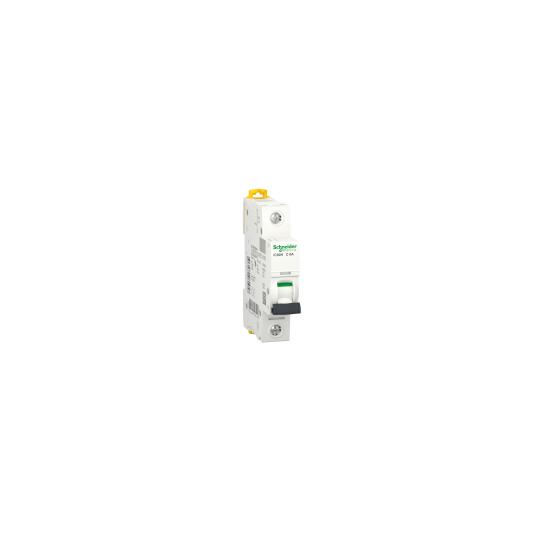

Acti9, iC60H disyuntor 1P 6A corriente C - A9F84106
DESCRIPCIÓN
| Aplicación del dispositivo: | Distribución |
|---|---|
| Rango: | Acti 9 |
| Nombre del producto: | Acti 9 iC60 |
| Tipo de producto o componente: | disyuntor en miniatura |
| Nombre corto del dispositivo: | IC60H |
| Descripción de los postes: | 1P |
| Número de postes protegidos: | 1 |
| [En] corriente nominal: | 6 A |
| Tipo de red: | AC/DC |
| Tecnología de la unidad de viaje: | Termomagnético |
| Código de curva: | do |
| Categoría de utilización: | Categoría A conforme a EN 60947-2 |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN 60898-1 |
| Normas: | EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 |
| Frecuencia de red: | 50/60 Hz |
|---|---|
| Límite de disparo magnético: | 8 x En +/- 20 % |
| [Ics] Capacidad de ruptura de servicio nominal: | 21 kA 50 % x Icu de acuerdo con EN 60947-2 - 12...60 V CA 50/60 Hz |
| Clase de limitación: | 3 conforme a EN 60898-1 |
| [Ui] Tensión de aislamiento nominal: | 500 V CA 50/60 Hz conforme a EN 60947-2 |
| [Uimp] Tensión nominal de resistencia al impulso: | 6 kV conforme a EN 60947-2 |
| Indicador de posición de contacto: | Sí |
| Tipo de control: | Palanca |
| Señalización local: | Indicador de viaje |
| Modo de montaje: | Fijado |
| Soporte de montaje: | riel DIN |
| Compatibilidad de barras colectoras y bloques de distribución: | Sí, arriba o abajo |
| Pasos de 9 mm: | 2 |
| Altura: | 85 mm |
| Ancho: | 18 mm |
| Profundidad: | 78,5 milímetros |
| Peso del producto: | 0,215 kg |
| Color: | Blanco |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 10000 ciclos |
| Conexiones - terminales: | Terminal único, cable(s) rígido(s) superior o inferior de 1...25 mm² máx. |
| Longitud de pelado del cable: | 14 mm arriba o abajo |
| Par de apriete: | 2 Nm arriba o abajo |
| Protección contra fugas a tierra: | Sin |
| Grado de protección IP: | Grado de protección IP20 conforme a la norma IEC 60529 |
|---|---|
| Grado de contaminación: | 3 conforme a EN 60947-2 |
| Categoría de sobretensión: | IV |
| Tropicalización: | 2 conforme a IEC 60068-1 |
| Humedad relativa: | 95 % (55 °C) |
| Altitud de funcionamiento: | 0...2000 m |
| Temperatura ambiente para el funcionamiento: | -35...70 °C |
| Temperatura ambiente para el almacenamiento: | -40...85 °C |
| Periodo de garantía: | 18 meses |
| Estado de la oferta sostenible: | Producto Green Premium RoHS (código de fecha: AA/AAAA) |
| Código EAN: | 3606480081958 |
|---|---|
| Contexto: |
Con características exclusivas, el MCB Acti 9 iC60 para carril DIN está definitivamente orientado a la seguridad absoluta y a una mayor continuidad del servicio.
|
