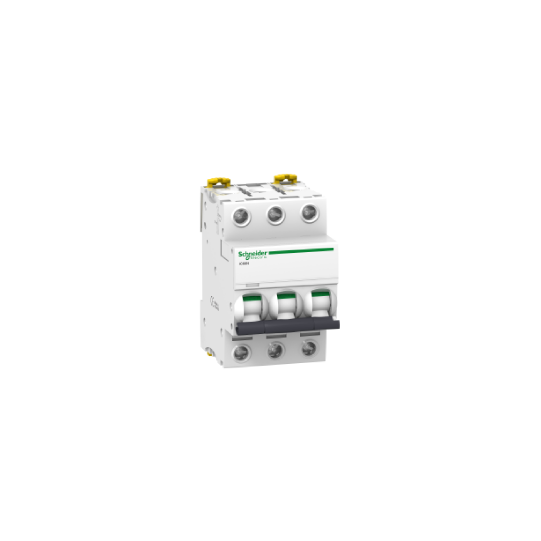

Schneider Electric Acti 9 Acti9, iC60N disjoncteur 3P 16A courbe C  - A9F74316
Schneider Electric Acti 9 Acti9, iC60N disjoncteur 3P 16A courbe C  - A9F74316

Acti9, iC60N disyuntor 3P 16A corriente C - A9F74316

SKU: A9F74316

Contáctanos para conocer el precio y el plazo de entrega de este producto. Nuestro equipo te responderá con rapidez.

Plazo de entrega: 2–3 semanas – Envío rápido tras la confirmación del pedido



Ofrecemos envíos internacionales fiables a través de socios logísticos de confianza.
La mayoría de los productos se envían entre 2 y 4 semanas después de la confirmación del pedido, dependiendo de la disponibilidad en stock y del proveedor.

Una vez que se envíe su pedido, recibirá un enlace de seguimiento para rastrear la entrega.
Para necesidades urgentes, por favor contáctenos antes de realizar el pedido; haremos todo lo posible para agilizar el envío.

Ponemos mucho cuidado en el embalaje y nos aseguramos de que todos los productos se entreguen de forma segura y puntual.

SOLICITAR PRESUPUESTO
Fecha estimada de entrega: [fecha de inicio] - [fecha de finalización].

Acti9, iC60N disyuntor 3P 16A corriente C - A9F74316

DESCRIPCIÓN

Aplicación del dispositivo: Distribución
Rango: Acti 9
Nombre del producto: Acti 9 iC60
Tipo de producto o componente: disyuntor en miniatura
Nombre corto del dispositivo: IC60N
Descripción de los postes: 3P
Número de postes protegidos: 3
[En] corriente nominal: 16 A
Tipo de red: DCAC
Tecnología de la unidad de viaje: Termomagnético
Código de curva: do
Capacidad de ruptura: 6 kA Icu conforme a EN/IEC 60947-2 - 440 V CA 50/60 Hz; 10 kA Icu conforme a EN/IEC 60947-2 - 380...415 V CA 50/60 Hz; 20 kA Icu conforme a EN/IEC 60947-2 - 220...240 V CA 50/60 Hz; 6000 A Icn conforme a EN/IEC 60898-1 - 400 V CA 50/60 Hz; 36 kA Icu conforme a EN/IEC 60947-2 - 12...60 V CA 50/60 Hz; 36 kA Icu conforme a EN/IEC 60947-2 - 100...133 V CA 50/60 Hz; 10 kA Icu conforme a EN/IEC 60947-2 - <= 180 V CC
Categoría de utilización: Categoría A conforme a EN 60947-2
Idoneidad para el aislamiento: Sí, conforme a EN 60947-2. Sí, conforme a IEC 60947-2. Sí, conforme a EN 60898-1. Sí, conforme a IEC 60898-1.
Normas: EN 60898-1IEC 60898-1IEC 60947-2EN 60947-2
Frecuencia de red: 50/60 Hz
Límite de disparo magnético: 8 x En +/- 20 %
[Ics] Capacidad de ruptura de servicio nominal: 6000 A 100 % x Icu conforme a IEC 60898-1 - 400 V CA 50/60 Hz 10 kA 100 % x Icu conforme a IEC 60947-2 - 125...180 V CC 10 kA 100 % x Icu conforme a EN 60947-2 - 125...180 V CC 6000 A 100 % x Icu conforme a EN 60898-1 - 400 V CA 50/60 Hz 4,5 kA 75 % x Icu conforme a IEC 60947-2 - 440 V CA 50/60 Hz 15 kA 75 % x Icu conforme a EN 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % x Icu conforme a EN 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % x Icu de acuerdo con EN 60947-2 - 440 V CA 50/60 Hz15 kA 75 % x Icu de acuerdo con IEC 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % x Icu conforme a IEC 60947-2 - 380...415 V AC 50/60 Hz27 kA 75 % x Icu conforme a IEC 60947-2 - 12...133 V AC 50/60 Hz27 kA 75 % x Icu conforme a EN 60947-2 - 12...133 V AC 50/60 Hz
Clase de limitación: 3 conforme a EN 60898-13 conforme a IEC 60898-1
[Ui] Tensión de aislamiento nominal: 500 V CA 50/60 Hz conforme a IEC 60947-2; 500 V CA 50/60 Hz conforme a EN 60947-2
[Uimp] Tensión nominal de resistencia al impulso: 6 kV conforme a EN 60947-26 kV conforme a IEC 60947-2
Indicador de posición de contacto: Sí
Tipo de control: Palanca
Señalización local: Indicador de viaje
Modo de montaje: Fijado
Soporte de montaje: riel DIN
Compatibilidad de barras colectoras y bloques de distribución: Sí, arriba o abajo
Pasos de 9 mm: 6
Altura: 85 mm
Ancho: 54 milímetros
Profundidad: 78,5 milímetros
Peso del producto: 0,375 kilogramos
Color: Blanco
Durabilidad mecánica: 20000 ciclos
Durabilidad eléctrica: 10000 ciclos
Conexiones - terminales: Terminal único, cable rígido superior o inferior de 1 a 25 mm² máx. Terminal único, cable flexible superior o inferior de 1 a 16 mm² máx.
Longitud de pelado del cable: 14 mm arriba o abajo
Par de apriete: 2 Nm arriba o abajo
Protección contra fugas a tierra: Bloque separado
Grado de protección IP: IP20 conforme a EN 60529 IP20 conforme a IEC 60529
Grado de contaminación: 3 conforme a EN 60947-23 conforme a IEC 60947-2
Categoría de sobretensión: IV
Tropicalización: 2 conforme a IEC 60068-1
Humedad relativa: 95 % (55 °C)
Altitud de funcionamiento: 0...2000 m
Temperatura ambiente para el funcionamiento: -35...70 °C
Temperatura ambiente para el almacenamiento: -40...85 °C
Periodo de garantía: 18 meses
Estado de la oferta sostenible: Producto Green Premium RoHS (código de fecha: AA/AAAA)
Código EAN: 3606480079658
Contexto:

Con características exclusivas, el MCB Acti 9 iC60 para carril DIN está definitivamente orientado a la seguridad absoluta y a una mayor continuidad del servicio.

  • VisiSafe: para un funcionamiento y mantenimiento seguros de los circuitos.
  • Aislamiento de clase 2: seguridad continua para operadores y personal no cualificado.
  • VisiTrip: detecta rápidamente las salidas defectuosas de los interruptores automáticos en miniatura y reduce el tiempo de intervención.
  • Dispositivos adicionales de protección contra fugas a tierra totalmente inmunes: mejor continuidad del servicio, especialmente en entornos y redes contaminadas.
  • Corriente nominal: de 1 a 63 A
  • Amplia selección de capacidades de ruptura de hasta 100 kA y curvas de disparo: B, C, D. Cumplimiento de las normas IEC/EN 60898 o IEC/EN 60947-2.
  • Coordinación total con los dispositivos de corriente residual (RCD) de la gama Acti 9 y los interruptores automáticos en caja moldeada (MCCB) Compact NSX,
  • Apto para aislamiento según la norma industrial IEC 60947.
  • Tensión de funcionamiento: hasta 440 V CA, tensión de aislamiento: 500 V
  • Módulos opcionales adicionales de detección de fugas a tierra: iC60 Vigi,
  • Auxiliares opcionales: indicación de estado y disparo, disparo por derivación, disparo por subtensión, disparo por sobretensión.
