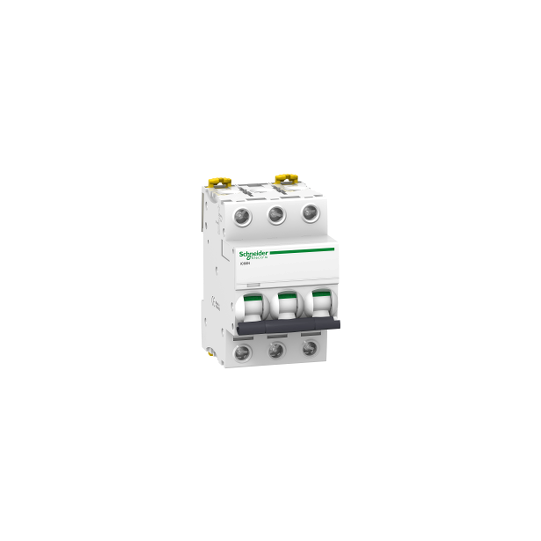

Acti9, iC60N disyuntor 3P 63A corriente B - A9F78363
DESCRIPCIÓN
| Solicitud: | Distribución |
|---|---|
| Gamme: | Acti 9 |
| Gamme de produits: | IC60 |
| Nombre del producto: | Acti 9 iC60 |
| Tipo de producto o equipo: | Miniatura de disyunción |
| Nom de l'appareil: | IC60N |
| Descripción de los polos: | 3P |
| Nombre de pôles protégés: | 3 |
| In courant assigné d'emploi: | 63 A |
| Tipo de red: | CACC |
| Tipo de declencheur: | Termomagnética |
| Courbe de déclenchement: | B |
| Codificación del poder de golpe: | norte |
| Pouvoir de coupure: | EN/CEI 60898-1 CA 400 V 50/60 Hz Icn 6000 A36 kA Icu a 12...60 V CA 50/60 Hz conforme a EN/CEI 60947-210 kA Icu a 380...415 V CA 50/60 Hz conforme a EN/CEI 60947-220 kA Icu a 220...240 V CA 50/60 Hz según EN/CEI 60947-26 kA Icu a 440 V CA 50/60 Hz según EN/CEI 60947-236 kA Icu a 100?133 V CA 50/60 Hz según EN/CEI ES/CEI 60947-210 kA Icu à |
| Catégorie d'emploi: | Categoría A según EN 60947-2CEI 60947-2 Categoría A |
| Aptitud en la sección: | Oui se conforme a EN 60898-1Oui se conforme a EN 60947-2IEC 60898-1 OuiOui se conforme a CEI 60947-2 |
| Normas: | CEI 60947-2EN 60898-1IEC 60898-1EN 60947-2 |
| Fréquence du réseau: | 50/60 Hz |
|---|---|
| [Ue] tensión asignada de empleo: | 220...240 V CA 50/60 Hz50/60 Hz CA 400 V380...415 V CA 50/60 Hz440 V CA 50/60 Hz12?133 V CA 50/60 Hz125?180 V CC |
| Déclenchement magnétique: | 4 x En +/- 20 % |
| [Ics] poder asignado de golpe de servicio en circuito judicial: | 15 kA 75 % conforme a EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % conforme a EN 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % conforme a EN 60947-2 - 440 V CA 50/60 Hz15 kA 75 % según CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % según CEI 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % según CEI 60947-2 - 440 VCA 50/60 Hz27 kA 75 % conforme a CEI 60947-2 - 12?133 V CA 50/60 Hz27 kA 75 % conforme a EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % conforme a EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % conforme a IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % conforme a CEI 60947-2 - 125?180 V CC10 kA 100 % conforme a EN 60947-2 - 125?180 V CC |
| [Ui] tensión de aislamiento: | 500 V CA 50/60 Hz según EN 60947-2500 V CA 50/60 Hz según CEI 60947-2 |
| [Uimp] tensión asignada de tenue aux chocs: | 6 kV conforme a EN 60947-26 kV conforme a CEI 60947-2 |
| Coupure pleinement appeare: | Sí |
| Tipo de comando: | Par maneton |
| Indicación de tensión: | Señalización de desaceleración |
| Modo de instalación: | Arreglado |
| Soporte de montaje: | Carril DIN |
| Compatibilidad de repartidor, peigne, jeu de barres: | Alto o bajo: sí |
| Pas de 9 mm: | 6 |
| Altura: | 85 mm |
| Largeur: | 54 milímetros |
| Profondeur: | 78,5 mm |
| Peso del producto: | 0,375 kg |
| Color: | Blanco |
| Resistencia mecánica: | 20000 ciclos |
| Resistencia eléctrica: | 10000 ciclos |
| Tipo de acuerdo: | Terminal simple (alto o bajo) 1?35 mm² rígidoTerminal simple (alto o bajo) 1?25 mm² sólido |
| Longueur de dénudage des fils: | 14 mm para conexión alta o baja |
| Pareja de serrage: | 3,5 Nm alto o bajo |
| Protección diferencial: | Bloque separado |
| Código de compatibilidad: | IC60 |
| Segment de marché: | Pequeño comercio |
| Grado de protección IP: | IP20 conforme a CEI 60529IP20 conforme a EN 60529 |
|---|---|
| Grado de contaminación: | 3 se conforme a EN 60947-23 se conforme a CEI 60947-2 |
| Catégorie de surtension: | IV |
| Tropicalización: | 2 se conformer à IEC 60068-1 |
| Humedad relativa: | 95 % a 55 °C |
| Altitud de funcionamiento: | 0,2000 m |
| Temperatura ambiente de funcionamiento: | -35?70 °C |
| Temperatura ambiente de almacenamiento: | -40?85 °C |
| Estatuto medioambiental de la oferta: | Producto Green PremiumRegulación REACh |
| Código EAN: | 3606480092930 |
|---|---|
| Descenso en rápel: |
Este disyuntor Schneider Electric A9F78363 es una de la gama Acti 9. Proporciona una protección en 3P y posee un tipo de desconexión térmica-magnética. Un calibre 63 A y una disminución según un cable B que está adaptado para los trabajos ci-après: cables grandes largos, receptores sensibles. El poder de corte es de 20 kA con 220...240 V y de 10 kA con 380...415 V. Tenemos que decir que este disjoncteur tiene 3 módulos de mayor tamaño para colocarlos en un cofre o en un armario. Il se rama con hilos rígidos de 35 mm² como máximo o hilos de 25 mm² como máximo. |
