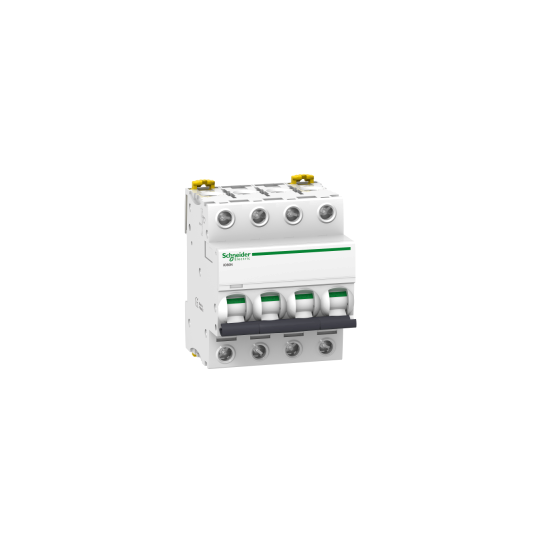

Acti9, iC60N disyuntor 4P 6A corriente C - A9F79406
DESCRIPCIÓN
| Solicitud: | Distribución |
|---|---|
| Gamme: | Acti 9 |
| Gamme de produits: | IC60 |
| Nombre del producto: | Acti 9 iC60 |
| Tipo de producto o equipo: | Miniatura de disyunción |
| Nom de l'appareil: | IC60N |
| Descripción de los polos: | 4P |
| Nombre de pôles protégés: | 4 |
| In courant assigné d'emploi: | 6 A |
| Tipo de red: | CCCA |
| Tipo de declencheur: | Termomagnética |
| Courbe de déclenchement: | do |
| Codificación del poder de golpe: | norte |
| Pouvoir de coupure: | 6000 A 400 V CA Icn EN/CEI 60898-1 50/60 Hz36 kA Icu a 12...60 V CA 50/60 Hz según EN/CEI 60947-210 kA Icu a 380...415 V CA 50/60 Hz según EN/CEI 60947-220 kA Icu a 220...240 V CA 50/60 Hz según EN/CEI 60947-26 kA Icu a 440 V CA 50/60 Hz según EN/CEI 60947-236 kA Icu a 100?133 V CA 50/60 Hz según EN/CEI ES/CEI 60947-210 kA Icu à |
| Catégorie d'emploi: | Catégorie A se conforme a EN 60947-2Catégorie A CEI 60947-2 |
| Aptitud en la sección: | Oui se conforme a EN 60898-1Oui se conforme a EN 60947-2Oui IEC 60898-1Oui se conforme a CEI 60947-2 |
| Normas: | EN 60898-1IEC 60898-1EN 60947-2CEI 60947-2 |
| Fréquence du réseau: | 50/60 Hz |
|---|---|
| [Ue] tensión asignada de empleo: | 220...240 V CA 50/60 Hz50/60 Hz CA 400 V380...415 V CA 50/60 Hz440 V CA 50/60 Hz12?133 V CA 50/60 Hz180?250 V CC |
| Déclenchement magnétique: | 8 x En +/- 20 % |
| [Ics] poder asignado de golpe de servicio en circuito judicial: | 15 kA 75 % conforme a EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % conforme a EN 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % conforme a EN 60947-2 - 440 V CA 50/60 Hz15 kA 75 % según CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % según CEI 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % según CEI 60947-2 - 440 VCA 50/60 Hz27 kA 75 % conforme a CEI 60947-2 - 12?133 V CA 50/60 Hz27 kA 75 % conforme a EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % conforme a EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % conforme a IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % conforme a CEI 60947-2 - 180?250 V CC10 kA 100 % conforme a EN 60947-2 - 180?250 V CC |
| Clase de limitación: | 3 se conforme a EN 60898-13 se conforme a IEC 60898-1 |
| [Ui] tensión de aislamiento: | 500 V CA 50/60 Hz según EN 60947-2500 V CA 50/60 Hz según CEI 60947-2 |
| [Uimp] tensión asignada de tenue aux chocs: | 6 kV conforme a EN 60947-26 kV conforme a CEI 60947-2 |
| Coupure pleinement appeare: | Sí |
| Tipo de comando: | Par maneton |
| Indicación de tensión: | Señalización de desaceleración |
| Modo de instalación: | Arreglado |
| Soporte de montaje: | Carril DIN |
| Compatibilidad del repartidor, peigne, jeu de barres: | Alto o bajo: sí |
| Pas de 9 mm: | 8 |
| Altura: | 85 mm |
| Largeur: | 72 mm |
| Profondeur: | 78,5 mm |
| Peso del producto: | 0,5 kg |
| Color: | Blanco |
| Resistencia mecánica: | 20000 ciclos |
| Resistencia eléctrica: | 10000 ciclos |
| Tipo de acuerdo: | Terminal simple (alto o bajo) 1?25 mm² rígidoTerminal simple (alto o bajo) 1?16 mm² sopale |
| Longueur de dénudage des fils: | 14 mm para conexión alta o baja |
| Pareja de serrage: | Alto o bajo 2 Nm |
| Protección diferencial: | Bloque separado |
| Código de compatibilidad: | IC60 |
| Segment de marché: | Pequeño comercio |
| Grado de protección IP: | IP20 conforme a CEI 60529IP20 conforme a EN 60529 |
|---|---|
| Grado de contaminación: | 3 se conforme a EN 60947-23 se conforme a CEI 60947-2 |
| Catégorie de surtension: | IV |
| Tropicalización: | 2 se conformer à IEC 60068-1 |
| Humedad relativa: | 95 % a 55 °C |
| Altitud de funcionamiento: | 0,2000 m |
| Temperatura ambiente de funcionamiento: | -35?70 °C |
| Temperatura ambiente de almacenamiento: | -40?85 °C |
| Estatuto medioambiental de la oferta: | Producto Green PremiumRegulación REACh |
| Código EAN: | 3606480093395 |
|---|---|
| Descenso en rápel: |
Este disyuntor Schneider A9F79406 es una de la gama Acti 9. Esta última garantía de protección 4P y posee un tipo de desconexión térmica-magnética. D'une consommation de 6 A et d'un declenchement selon une courbe C qui est adaptée pour les cas suivants: apps générales. El poder de corte es de 20 kA con 220...240 V y de 10 kA con 380...415 V. Tenga en cuenta que este disyuntor tiene 4 módulos más grandes para tener espacio en un cofre o en un armario. Se conecta con hilos rígidos de 25 mm² como máximo o con hilos de 16 mm² como máximo. |
