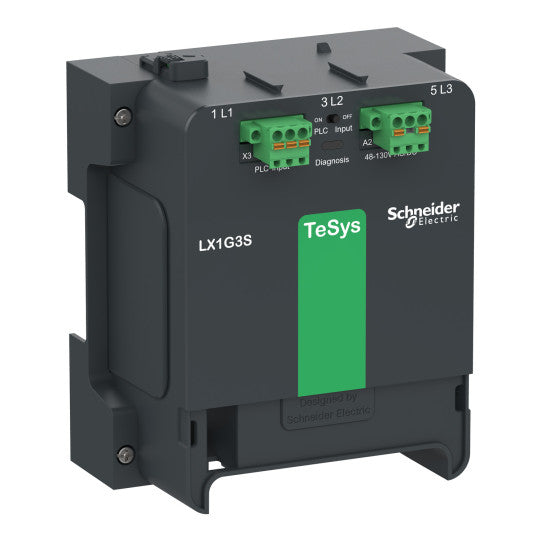

Módulo de control avanzado 200-500 V CA/CC para 3 polos TeSys G400/500 - LX1G3SLSEA
DESCRIPCIÓN
| Rango: | TeSys |
|---|---|
| Tipo de producto o equipo: | bobina del contactor |
| Nombre del dispositivo: | LX1G |
| Descripción del poste: | 4P |
| Compatibilidad de rango: | Bobina de contactor TeSys G LX1G |
| Compatibilidad del producto: | LC1G400...500 |
| [Uc] Tensión del circuito de control: | 200...500 V CA/CC 2 fases |
| Horario de funcionamiento: | 20-35 ms apertura, 40-55 ms cierre |
| Vida útil mecánica: | 5 Mciclos |
| Velocidad máxima de control: | 600 ciclos/min a 60 °C |
| Tecnología de bobinas: | limitación de picos bidireccional integrada |
| Rango de tensión del circuito de control: | Operacional |
| Pérdida de nivel: | 0...0,45 Uc (a 60 °C) |
| Modo de cableado: | |
| Circuito de control: | Conexión de inserción, 1 cable de 0,2 a 2,5 mm², multifilar rígido sin terminales, AWG 26 a AWG 12 |
| Circuito de control: | Conexión de inserción, 1 cable flexible de 0,25 a 2,5 mm² con extremo AWG 24 a AWG 14 |
| Circuito de control: | Conexión de inserción, 2 cables de 0,5 a 1,0 mm², rígidos o semirrígidos, con terminales de calibre AWG 20 a AWG 18. |
| Potencia de arranque en VA: | 400 VA a 480 V CC, 60 Hz |
| Potencia de arranque en W: | 260,0 W CC |
| Poder de retención promedio en Virginia: | 14,9 VA a 480 V CC, 60 Hz |
| Fuerza de sujeción media en W: | 4,8 W para red de CC |
| Grado de protección IP: | IP20 de acuerdo con CEI 60529 |
|---|---|
| Altitud de funcionamiento: | 3000 m sin reducción de potencia, 5000 m con factor de reducción de potencia |
| Compatibilidad electromagnética: | Inmunidad EMC según CEI 60947-4-1, Criterio A de las pruebas de emisión según CEI 60947-4-1 |
| Inmunidad contra interferencias radioeléctricas radiadas: | Nivel de prueba |
| Prueba de inmunidad ante caídas de tensión e interrupciones: | De conformidad con la norma SEMI F47 |
| Normas: | EN/CEI 60947-4-1, UL 60947-4-1A, CSA C22.2 nº 60947-4-1 |
| Grado de contaminación: | 3 de conformidad con CEI 60947-1 |
| Temperatura ambiente de funcionamiento: | -25?60 °C |
| Temperatura ambiente de almacenamiento: | -60?80 °C |
| Temperatura ambiente alrededor del dispositivo: | -40?70 °C en Uc |
| Altura: | 167 mm |
| Ancho: | 140 mm |
| Profundidad: | 93 milímetros |
| Cantidad por paquete: | 1 |
| Grado de protección IP: | IP2X conforme a CEI 60536 |
|---|---|
| Altitud de funcionamiento: | 3000 m con reducción de la tensión de funcionamiento 560 V CA5000 m con factor de reducción |
| Compatibilidad electromagnética: | Immunité CEM conforme a CEI 60947-4-1Tests d'émission critère A conforme a CEI 60947-4-1Immunité contre les interférences radio-électriques rayonnées - nivel de prueba: 2 kV conforme a EN/CEI 61000-4-3Test d'immunité aux baisses et aux interruptions de tension conforme a SEMI F47 |
| Normas: | EN/CEI 60947-4-1UL 60947-4-1ACSA C22.2 No 60947-4-1 |
| Grado de contaminación: | 3 botones en cada dirección X, Y y Z conforme a CEI 60947-5-1 |
| Temperatura del aire ambiente en funcionamiento: | -25...60 °C |
| Temperatura ambiente de almacenamiento: | -60...80 °C |
| Temperatura ambiente del aparato: | -40...70 °C a Uc |
| Altura: | 167,0 mm |
| Largeur: | 140,0 mm |
| Profondeur: | 93,0 mm |
| Cantidad del lote: | 10 piezas |
| Reglamento RoHS chino: | XComunicación medioambiental |
| Tipo de embalaje 1: | Nb produits dans l'emballage 1 |
| Código EAN: | 3606481946249 |
|---|---|
| Descenso en rápel: | Este producto de la marca Schneider LX1G3SLSEA es del tipo de la gama TeSys F. |
