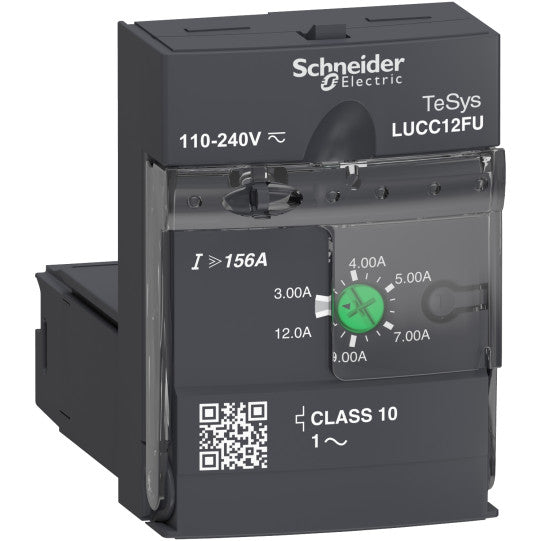

Unidad de control avanzada TeSys U, 3-12 A, motores monofásicos, protección y diagnóstico, clase 10, bobina 110-240 V CA/CC - LUCC12FU
DESCRIPCIÓN
| Rango: | TeSys |
|---|---|
| Gama de productos: | TeSys U |
| Nombre del producto: | TeSys U |
| Nombre corto del dispositivo: | LUCC |
| Tipo de producto o componente: | Unidad de control avanzada |
| Aplicación del dispositivo: | Control del motor Protección del motor |
| Aplicación específica del producto: | Protección básica y funciones avanzadas, comunicación |
| Función disponible: | Protección contra sobrecarga y cortocircuito. Protección contra fallas a tierra. Reinicio manual. Protección contra fallas de fase y desequilibrio de fase. |
| Compatibilidad del producto: | Base de potencia LUB12 Base de potencia LUB32 Base de potencia LUB38 Base de potencia LUB120 Base de potencia LUB320 Base de potencia LUB380 Interruptor de contacto inversor LU2B12FU Interruptor de contacto inversor LU2B32FU Interruptor de contacto inversor LU2B38FU |
| [Ue] Tensión nominal de funcionamiento: | 690 V CA |
| Frecuencia de red: | 40...60 Hz |
| Tipo de carga: | Motor monofásico |
| Categoría de utilización: | AC-43AC-41AC-44 |
| Potencia del motor kW: | 2,2 kW a 400...440 V CA 50/60 Hz para motores monofásicos |
| Rango de ajuste de la protección térmica: | 3...12 A |
| Clase de sobrecarga térmica: | Clase 10 - límite de frecuencia: 40...60 Hz - compensación de temperatura: -25...55 °C conforme a IEC 60947-6-2. Clase 10 - límite de frecuencia: 40...60 Hz - compensación de temperatura: -25...55 °C conforme a UL 508. |
| Umbral de activación: | 14,2 x Ir +/- 20 % |
| [Uc] Voltaje del circuito de control: | 110...240 V CA 110...220 V CC |
| Límites de tensión del circuito de control: | 88...264 V para circuito de CA, 110...240 V en funcionamiento; 88...242 V para circuito de CC, 110...220 V en funcionamiento; 55 V para circuito de CA, 110...240 V de caída de tensión; 55 V para circuito de CC, 110...220 V de caída de tensión. |
|---|---|
| Consumo típico actual: | 280 mA a 110...240 V CA I máximo al cerrar con LUB12280 mA a 110...240 V CA I máximo al cerrar con LUB32280 mA a 110...240 V CA I máximo al cerrar con LUB38280 mA a 110...220 V CC I máximo al cerrar con LUB12280 mA a 110...220 V CC I máximo al cerrar con LUB32280 mA a 110...220 V CC I máximo al cerrar con LUB3835 mA a 110...240 V CA I rms sellado con LUB1225 mA a 110...240 V CA I rms sellado con LUB3225 mA a 110...240 V CA I rms sellado con LUB3835 mA a 110...220 V CC I rms sellado con LUB1225 mA a 110...220 V CC I rms sellado con LUB3225 mA a 110...220 V CC I rms sellado con LUB38 |
| Disipación de calor: | 2 W para el circuito de control con LUB123 W para el circuito de control con LUB323 W para el circuito de control con LUB38 |
| Horario de funcionamiento: | Apertura de 35 ms con LUB12 para el circuito de control. Apertura de 35 ms con LUB32 para el circuito de control. Apertura de 35 ms con LUB38 para el circuito de control. Cierre de 50 ms con LUB12 para el circuito de control. Cierre de 50 ms con LUB32 para el circuito de control. Cierre de 50 ms con LUB38 para el circuito de control. |
| Reiniciar: | Reinicio manual |
| Normas: | EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, con barrera de fase; CSA C22.2 No 60947-4-1, con barrera de fase |
| Certificaciones de producto: | CEULCSACCCEACASEFAATEXMarine |
| [Ui] Tensión de aislamiento nominal: | 690 V conforme a IEC 60947-6-2; 600 V conforme a UL 60947-4-1; 600 V conforme a CSA C22.2 No 60947-4-1 |
| [Uimp] Tensión nominal de resistencia al impulso: | 6 kV conforme a IEC 60947-6-2 |
| Separación segura del circuito: | 400 V SELV entre los circuitos de control y auxiliares conforme a IEC 60947-1; 400 V SELV entre el circuito de control o auxiliar y el circuito principal conforme a IEC 60947-1. |
| Modo de reparación: | Enchufe (cara frontal) |
| Ancho: | 45 mm |
| Altura: | 66 mm |
| Profundidad: | 60 mm |
| Código de compatibilidad: | LUCC |
| Grado de protección IP: | Panel frontal y terminales cableados IP20 conformes a IEC 60947-1. Otras caras IP20 conformes a IEC 60947-1. Zona de conexión exterior del panel frontal IP40 conforme a IEC 60947-1. |
|---|---|
| Tratamiento protector: | TH conforme a IEC 60068 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -40...85 °C |
| Altitud de funcionamiento: | 2000 metros |
| Resistencia al fuego: | Piezas de 960 °C que soportan componentes activos conformes a IEC 60695-2-12; piezas de 650 °C conformes a IEC 60695-2-12 |
| Resistencia a los golpes: | 10 postes de potencia gn abiertos conformes a IEC 60068-2-2715 postes de potencia gn cerrados conformes a IEC 60068-2-27 |
| Resistencia a las vibraciones: | 2 gn, 5...300 Hz, postes de alimentación abiertos conforme a IEC 60068-2-64; gn, 5...300 Hz, postes de alimentación cerrados conforme a IEC 60068-2-6 |
| Resistencia a la descarga electrostática: | 8 kV nivel 3 al aire libre conforme a IEC 61000-4-2; 8 kV nivel 4 por contacto conforme a IEC 61000-4-2 |
| Onda de choque no disipativa: | Modo serie de 1 kV conforme a IEC 60947-6-2; modo común de 2 kV conforme a IEC 60947-6-2. |
| Resistencia a los campos radiados: | 10 V/m 3 conforme a IEC 61000-4-3 |
| Resistencia a transitorios rápidos: | Enlace serie de 2 kV clase 3 conforme a IEC 61000-4-4; todos los circuitos de 4 kV clase 4, excepto el enlace serie, conformes a IEC 61000-4-4. |
| Inmunidad a los campos radioeléctricos: | 10 V conforme a IEC 61000-4-6 |
| Inmunidad a las microrroturas: | 3 ms |
| Inmunidad a las caídas de tensión: | 70 % / 500 ms conforme a IEC 61000-4-11 |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3389110364767 |
|---|
