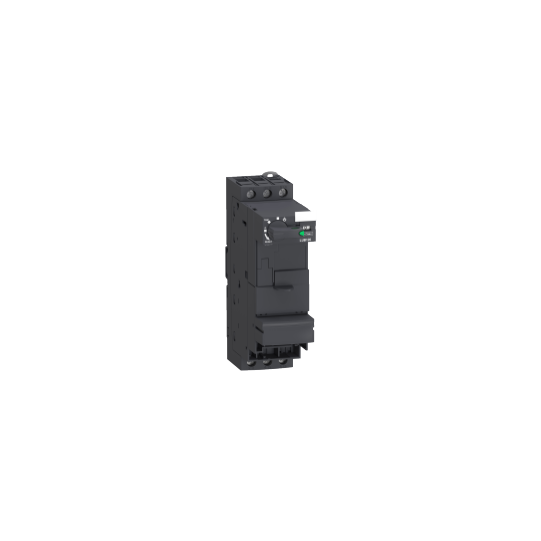

Schneider Electric TeSys Advanced power base, TeSys U, 3P, 12A/690V - LUB120
Schneider Electric TeSys Advanced power base, TeSys U, 3P, 12A/690V - LUB120

Base de alimentación avanzada, TeSys U, 3P, 12A/690V - LUB120

SKU: LUB120

Contáctanos para conocer el precio y el plazo de entrega de este producto. Nuestro equipo te responderá con rapidez.

Plazo de entrega: 2–3 semanas – Envío rápido tras la confirmación del pedido



Ofrecemos envíos internacionales fiables a través de socios logísticos de confianza.
La mayoría de los productos se envían entre 2 y 4 semanas después de la confirmación del pedido, dependiendo de la disponibilidad en stock y del proveedor.

Una vez que se envíe su pedido, recibirá un enlace de seguimiento para rastrear la entrega.
Para necesidades urgentes, por favor contáctenos antes de realizar el pedido; haremos todo lo posible para agilizar el envío.

Ponemos mucho cuidado en el embalaje y nos aseguramos de que todos los productos se entreguen de forma segura y puntual.

SOLICITAR PRESUPUESTO
Fecha estimada de entrega: [fecha de inicio] - [fecha de finalización].

Base de alimentación avanzada, TeSys U, 3P, 12A/690V - LUB120

DESCRIPCIÓN

Gama de productos: TeSys U
Rango: TeSys
Nombre del producto: TeSys U
Nombre corto del dispositivo: LUB
Tipo de producto o componente: base de alimentación no reversible
Aplicación del dispositivo: Control del motor Protección del motor
Descripción de los postes: 3P
Idoneidad para el aislamiento: Sí
[Ue] Tensión nominal de funcionamiento: 690 V CA para el circuito de alimentación
Frecuencia de red: 40...60 Hz
[Ith] corriente térmica convencional de aire libre: 12 A
[Ie] corriente operativa nominal: 12 A a 500 V, 9 A a 690 V
Categoría de utilización: AC-43AC-44AC-41
[Ics] Capacidad de ruptura de servicio nominal: 50 kA a 230 V50 kA a 440 V10 kA a 500 V4 kA a 690 V
Composición del contacto auxiliar: 1 NO + 1 NC
Tipo de contactos auxiliares: Contactos enlazados tipo (1 NA + 1 NC) conforme a IEC 60947-4-1; contacto espejo tipo (1 NC) conforme a IEC 60947-1
[Uc] Voltaje del circuito de control: 24 V CA 50/60 Hz 24 V CC 48...72 V CA 50/60 Hz 48...72 V CC 110...240 V CA 50/60 Hz 110...220 V CC
Consumo típico actual: 130 mA a 24 V CC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD140 mA a 24 V CA I máximo al cerrar con LUCA, LUCB, LUCC, LUCD150 mA a 24 V CC I máximo al cerrar con LUCM280 mA a 110-220 V CC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD280 mA a 110-240 V CA I máximo al cerrar con LUCA, LUCB, LUCC, LUCD280 mA a 48-72 V CA I máximo al cerrar con LUCA, LUCB, LUCC, LUCD280 mA a 48-72 V CC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD35 mA a 110-220 V CC I rms sellado con LUCA, LUCB, LUCC, LUCD35 mA a 110-240 V CA I rms sellado con LUCA, LUCB, LUCC, LUCD35 mA a 48...72 V CA I rms sellado con LUCA, LUCB, LUCC, LUCD35 mA a 48...72 V CC I rms sellado con LUCA, LUCB, LUCC, LUCD60 mA a 24 V CC I rms sellado con LUCA, LUCB, LUCC, LUCD70 mA a 24 V CA I rms sellado con LUCA, LUCB, LUCC, LUCD70 mA a 24 V CC I rms sellado con LUCM
Disipación de calor: 2 W para el circuito de control con LUCA, LUCB, LUCC, LUCD; 1,7 W para el circuito de control con LUCM.
Nivel de fiabilidad de seguridad: Contactor B10d = 1369863 ciclos con carga nominal conforme a EN/ISO 13849-1; contactor B10d = 20000000 ciclos con carga mecánica conforme a EN/ISO 13849-1.
Horario de funcionamiento: Apertura de 35 ms con LUCA, LUCB, LUCC, LUCD, LUCM para el circuito de control. Cierre de 50 ms a ≥ 72 V con LUCA, LUCB, LUCC, LUCD para el circuito de control. Cierre de 60 ms a 48 V con LUCA, LUCB, LUCC, LUCD para el circuito de control. Cierre de 70 ms a 24 V con LUCA, LUCB, LUCC, LUCD para el circuito de control. Cierre de 75 ms con LUCM para el circuito de control.
Durabilidad mecánica: 15 Mcycles
Velocidad máxima de funcionamiento: 3600 ciclos/hora
Certificaciones de producto: CEULCSACCCEACASEFAATEXMarine
Normas: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, con barrera de fase; CSA C22.2 No 60947-4-1, con barrera de fase
[Ui] Tensión de aislamiento nominal: 690 V conforme a IEC 60947-6-2 (grado de contaminación 3) 600 V conforme a UL 60947-4-1 600 V conforme a CSA C22.2 No 60947-4-1
[Uimp] Tensión nominal de resistencia al impulso: 6 kV conforme a IEC 60947-6-2
Separación segura del circuito: 400 V SELV entre los circuitos de control y auxiliares conforme al apéndice N de la norma IEC 60947-1. 400 V SELV entre el circuito de control o auxiliar y el circuito principal conforme al apéndice N de la norma IEC 60947-1.
Modo de reparación: Sujeción con clip (riel DIN) Fijación con tornillo (placa)
Conexiones - terminales: Circuito de alimentación: terminales de tornillo, 1 cable de 1...10 mm² rígido. Circuito de alimentación: terminales de tornillo, 1 cable de 1...6 mm² flexible con terminal. Circuito de alimentación: terminales de tornillo, 1 cable de 2,5...10 mm² flexible sin terminal. Circuito de alimentación: terminales de tornillo, 2 cables de 1...6 mm² flexibles con terminal. Circuito de alimentación: terminales de tornillo, 2 cables de 1...6 mm² rígidos. Circuito de alimentación: terminales de tornillo, 2 cables de 1,5...6 mm² flexibles sin terminal. Circuito de control: sin conexión.
Par de apriete: Circuito de control: Destornillador plano de 5 mm, 0,8...1,2 Nm; Circuito de control: Destornillador Philips n.° 1 de 5 mm, 0,8...1,2 Nm; Circuito de alimentación: Destornillador plano de 6 mm, 1,9...2,5 Nm; Circuito de alimentación: Destornillador Philips n.° 2 de 6 mm, 1,9...2,5 Nm
Ancho: 45 mm
Altura: 154 milímetros
Profundidad: 126 mm
Peso del producto: 0,865 kilogramos
Código de compatibilidad: LUB
Grado de protección IP: IP20 conforme a IEC 60947-1 (panel frontal y terminales cableados) IP20 conforme a IEC 60947-1 (otras caras) IP40 conforme a IEC 60947-1 (panel frontal fuera de la zona de conexión)
Tratamiento protector: TH conforme a IEC 60068
Temperatura ambiente para el funcionamiento: -25...60 °C con LUCM - 25...70 °C con LUCA, LUCB, LUCC, LUCD
Temperatura ambiente para el almacenamiento: -40...85 °C
Resistencia al fuego: Piezas de 960 °C que soportan componentes activos conformes a IEC 60695-2-12; piezas de 650 °C conformes a IEC 60695-2-12
Altitud de funcionamiento: 2000 metros
Resistencia a los golpes: 10 postes de potencia gn abiertos conformes a IEC 60068-2-2715 postes de potencia gn cerrados conformes a IEC 60068-2-27
Resistencia a las vibraciones: 2 postes de potencia abiertos (f= 5...300 Hz) conformes a IEC 60068-2-274; 4 postes de potencia cerrados (f= 5...300 Hz) conformes a IEC 60068-2-27
Resistencia a la descarga electrostática: 8 kV nivel 3 al aire libre conforme a IEC 61000-4-2; 8 kV nivel 4 por contacto conforme a IEC 61000-4-2
Resistencia a los campos radiados: 10 V/m 3 conforme a IEC 61000-4-3
Resistencia a transitorios rápidos: Enlace serie de 2 kV clase 3 conforme a IEC 61000-4-4; todos los circuitos de 4 kV clase 4, excepto el enlace serie, conforme a IEC 61000-4-4.
Onda de choque no disipativa: Modo serie de 1 kV, 24...240 V CA, conforme a IEC 60947-6-2; modo serie de 1 kV, 48...220 V CC, conforme a IEC 60947-6-2; modo común de 2 kV, 24...240 V CA, conforme a IEC 60947-6-2; modo común de 2 kV, 48...220 V CC, conforme a IEC 60947-6-2.
Inmunidad a los campos radioeléctricos: 10 V conforme a IEC 61000-4-6
Inmunidad a las microrroturas: 3 ms para el circuito de control
Inmunidad a las caídas de tensión: 70 % / 500 ms conforme a IEC 61000-4-11
Estado de la oferta sostenible: Producto Green Premium Reglamento REACH
Código EAN: 3389110362794
