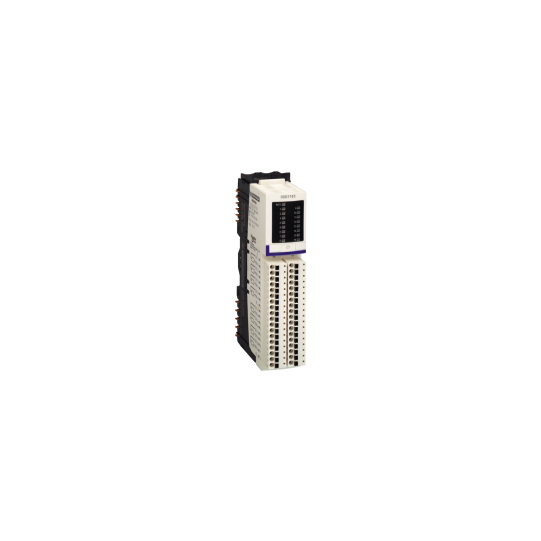

Decodificador Advantys STB, módulo básico de 16 salidas, 24 V CC, 0,1 A con base - STBDDO3705KS
DESCRIPCIÓN
| Gama de productos: | Solución de E/S distribuida Modicon STB |
|---|---|
| Tipo de producto o componente: | Kit básico de salida digital |
| Composición del kit: | Base STBXBA3000, conector de tornillo de 18 terminales STBXTS1180, módulo STBDDO3705 |
| Número de salida discreta: | 16 |
| Tipo de salida discreta: | Estado sólido |
| Tensión de salida discreta: | 24 V |
| Tipo de tensión de salida discreta: | corriente continua |
| Corriente de salida discreta: | 500 mA |
|---|---|
| Lógica de salida discreta: | Positivo |
| Tensión admisible: | 19,2...30 V CC |
| Tensión máxima absoluta: | 35 V 1,3 ms |
| Tiempo de respuesta: | 2 ms apagado-encendido 2 ms encendido-apagado |
| Intercambio en frío: | Sí |
| Alternativa de intercambio en caliente: | No para NIM básicos |
| Tipo de protección: | Protección contra polaridad inversa. Protección contra cortocircuitos. Protección contra sobrecarga térmica. Fusible integrado en el PDM con retardo de 5 A. |
| Aislamiento entre canales y bus lógico: | 1500 V durante 1 minuto |
| Corriente de fuga: | |
| Capacitancia de carga: | |
| Inductancia de carga: | |
| Reiniciar: | Reinicio manual por fallo COM |
| Compatibilidad del producto: | Base de E/S STBXBA3000 Módulo de distribución de energía STBPDT3100/3105 |
| [EE. UU.] Tensión de alimentación nominal: | 24 V CC |
| Suministrar: | módulo de distribución de energía |
| Consumo actual: | Bus lógico de 135 mA y 5 V CC |
| Calificación: | CE |
| Categoría de sobretensión: | II |
| LED de estado: | 1 LED verde de estado del módulo (RDY) 1 LED por canal verde de estado del canal (OUT1 a OUT16) |
| Altura: | 13,9 mm |
| Profundidad: | 70 mm |
| Ancho: | 128,3 mm |
| Peso del producto: | 0,086 kg |
| Normas: | EN/IEC 61131-2 |
|---|---|
| Certificaciones de producto: | ULCSAFM Clase 1 División 2 |
| Grado de contaminación: | 2 IEC 60664-1 |
| Altitud de funcionamiento: | |
| Grado de protección IP: | IP20 EN 61131-2 clase 1 |
| Temperatura ambiente para el funcionamiento: | 0...60 °C sin |
| Temperatura ambiente para el funcionamiento: | 32...140 °F sin |
| Temperatura ambiente para el almacenamiento: | -40...85 °C sin |
| Temperatura ambiente para el almacenamiento: | -40...185 °F sin |
| Humedad relativa: | 95 % 60 °C sin condensación |
| Resistencia a las vibraciones: | +/-0,35 mm 10...58 Hz 3 gn 58...150 Hz Carril DIN simétrico de 35 x 7,5 mm 5 gn 58...150 Hz Carril DIN simétrico de 35 x 15 mm |
| Resistencia a los golpes: | 30 gn 11 ms IEC 88 referencia 2-27 |
| Periodo de garantía: | 18 meses |
| Estado de la oferta sostenible: | Producto Green Premium RoHS (código de fecha: AA/AAAA) |
| Código EAN: | 3595863932638 |
|---|---|
| Contexto: |
Adaptable a su red. Compatible con la mayoría de las principales redes de bus de campo: Modbus, Ethernet, CANopen, Devicenet, Profibus e Interbus. E/S modular: STB
|
