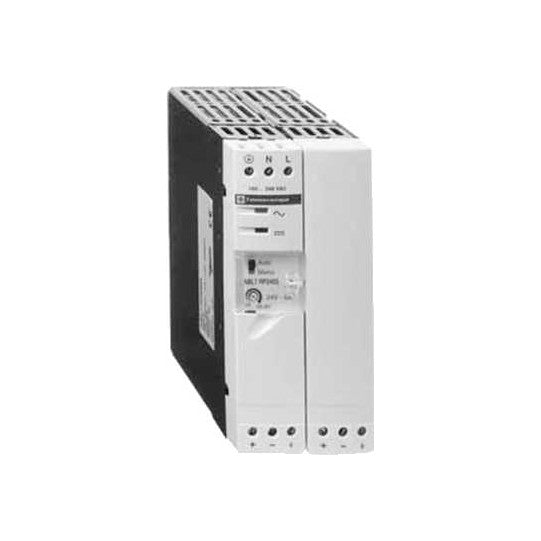

Alimentación eléctrica por conmutación régulée - AS-I - 100..240 V - 12 V - 5 A - ABL7RP1205
DESCRIPCIÓN
| Gama de productos: | Fase |
|---|---|
| Tipo de producto o componente: | Fuente de alimentación |
| Tipo de fuente de alimentación: | modo de conmutación regulado |
| Tensión de entrada: | 100-240 V CA fase a fase, terminales: L1-L2100-240 V CA monofásico, terminales: N-L1110-220 V CC |
| Tensión de salida: | 12 V CC |
| Potencia nominal en W: | 60 vatios |
| Tipo de protección de entrada: | Fusible integrado (no intercambiable) |
| Corriente de salida de la fuente de alimentación: | 5 A |
| Tipo de protección de salida: | Protección contra sobrecarga: tecnología de protección: 1,1 x In. Protección contra sobretensión: tecnología de protección: disparo si U > 1,5 x Un. Protección contra cortocircuitos: tecnología de protección: rearme manual o automático. Protección contra subtensión: tecnología de protección: disparo si U |
| Temperatura ambiente para el funcionamiento: | 0...50 °C sin 50...60 °C con |
| Límites de voltaje de entrada: | 100...250 V85...264 V |
|---|---|
| Frecuencia de red: | 47...63 Hz |
| Corriente de arranque: | |
| Cos phi: | 0.98 |
| Eficiencia: | > 85 % |
| Límites de tensión de salida: | 100...120 % ajustable |
| Disipación de potencia en W: | 10,6 W |
| Consumo actual: | 0,4 A a 240 V; 0,8 A a 100 V |
| Regulación de línea y carga: | +/- 3 % |
| Tiempo de espera: | >= 20 ms a 100 V >= 20 ms a 240 V |
| Conexiones - terminales: | Terminales de tornillo para conexión de entrada, capacidad de conexión: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14. Terminales de tornillo para conexión a tierra de entrada, capacidad de conexión: 1 x 0,14...1 x 2,5 mm² AWG 26...AWG 14. Terminales de tornillo para conexión de salida, capacidad de conexión: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14. Terminales de tornillo para conexión a tierra de salida, capacidad de conexión: 1 x 0,14...1 x 2,5 mm² AWG 26...AWG 14. |
| Calificación: | CE |
| Soporte de montaje: | Carril DIN simétrico de 35 x 7,5 mm; Carril DIN simétrico de 75 x 7,5 mm; Carril DIN simétrico de 35 x 15 mm |
| Posición operativa: | Vertical |
| Altitud de funcionamiento: | 2000 metros |
| Acoplamiento de salida: | Serie Paralelo |
| Nombre de la prueba: | Emisiones conducidas/radiadas conformes a EN 55011. Emisiones conducidas/radiadas conformes a EN 55022 Clase B. Descargas electrostáticas conformes a EN/IEC 61000-4-2. Emisiones conformes a EN 50081-1. Campo electromagnético inducido conforme a EN/IEC 61000-4-6. Interrupción primaria conforme a IEC 61000-4-11. Campo electromagnético radiado conforme a EN/IEC 61000-4-3. Transitorio rápido conforme a IEC 61000-4-4. Sobretensión conforme a EN/IEC 61000-4-5. |
| LED de estado: | 1 LED verde para voltaje de salida, 1 LED naranja para voltaje de entrada |
| Profundidad: | 120 mm |
| Altura: | 120 mm |
| Ancho: | 54 milímetros |
| Peso del producto: | 1 kg |
| Certificaciones de producto: | EACTUV 60950-1RCMKC |
|---|---|
| Normas: | UL 508CSA C22.2 No 60950-1 |
| Característica ambiental: | Compatibilidad electromagnética (CEM) conforme a EN 50081-1; CEM conforme a EN 50082-2; CEM conforme a EN/IEC 61000-6-2; Seguridad conforme a EN/IEC 60950; Seguridad conforme a IEC 61496-1-2; Seguridad conforme a SELV |
| Grado de protección IP: | Grado de protección IP20 conforme a la norma EN/IEC 60529 |
| Temperatura ambiente para el almacenamiento: | -25...70 °C |
| Humedad relativa: | 0...95 % sin condensación ni goteo de agua |
| Categoría de sobretensión: | Clase I conforme a VDE 0106-1 |
| Rigidez dieléctrica: | Entre entrada y tierra. Entre salida y tierra. Entre entrada y salida. Entre salidas. |
| Periodo de garantía: | 18 meses |
| Código EAN: | 3389110293036 |
|---|---|
| Contexto: |
