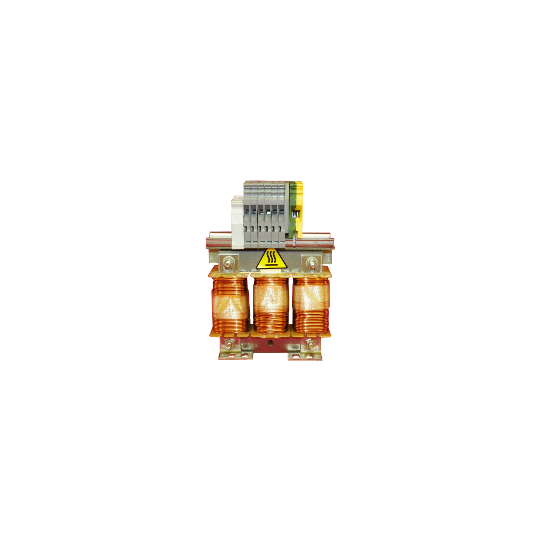

Altivar - inductancia de línea - 0,5mH - 60A - para variador de vitesse - VW3A4555
DESCRIPCIÓN
| Gama de productos: | Altivar |
|---|---|
| Tipo de producto o componente: | estrangulador de línea/motor |
| Compatibilidad del producto: | LXM32MD85N4 - Bobina de línea - 1 por variador LXM32MC10N4 - Bobina de línea - 1 por variador ATV61CD15N4 - Bobina de motor - 1 por variador ATV61HD11M3X - Bobina de línea - 1 por variador ATV61HD15N4 - Bobina de motor - 1 por variador ATV61HD18N4 - Bobina de línea - 1 por variador ATV61HD22N4 - Bobina de línea - 1 por variador ATV61HD30Y - Bobina de línea - 1 por variador ATV61HD37Y - Bobina de línea - 1 por variador ATV61HD45Y - Bobina de línea - 1 por variador ATV61HU75M3 - Bobina de línea - 1 por variador ATV61KD15N4 - Bobina de motor - 1 por variador ATV61WD18N4 - Bobina de línea - 1 por variador ATV61WD18N4C - bobina de línea - 1 por variador ATV61WD22N4 - bobina de línea - 1 por variador ATV61WD22N4C - bobina de línea - 1 por variador ATV71HD11M3X - bobina de línea - 1 por variador ATV71HD18N4 - bobina de línea - 1 por variador ATV71HD22N4 - bobina de línea - 1 por variador ATV71HD30Y - bobina de línea - 1 por variador ATV71HD37Y - bobina de línea - 1 por variador ATV71HD45Y - bobina de línea - 1 por variador ATV71HU75M3 - bobina de línea - 1 por variador ATV71WD18N4 - bobina de línea - 1 por variador ATV71WD22N4 - bobina de línea - 1 por variador ATV312HD11M3 - bobina de línea - 1 por variador ATV312HD15M3 - Bobina de línea - 1 por variador ATV32HD15N4 - Bobina de motor - 1 por variador Motor de velocidad variable ATV340 |
| Número de fases de la red: | Trifásico |
| Compatibilidad de rango: | Altivar 312, Altivar 61, Altivar 71, Altivar 32, Lexium 32, Lexium 62, Máquina Altivar ATV320, Máquina Altivar ATV340 |
| Aplicación del dispositivo: | Reducción de armónicos de corriente. Reducción de sobretensiones en los terminales del motor. |
| Valor de la inductancia: | 0,5 mH |
| [En] corriente nominal: | 60 A |
| Pérdidas térmicas: | 94 W |
| Conexión eléctrica: | Terminal 35 mm² / AWG 0, 2,5...3 Nm |
| Frecuencia de suministro: | 50...60 Hz |
|---|---|
| Corriente máxima: | 1,65 veces la corriente nominal durante 60 s |
| Caída de tensión a carga nominal: | 3...5 % |
| Clase de aislamiento eléctrico: | Clase F |
| Distancia de seguridad: | 5,5 mm conforme a la norma IEC 60664 |
| Distancia de fuga: | 11,5 mm conforme a la norma IEC 60664 |
| Peso del producto: | 11 kg |
| Ancho: | 180 milímetros |
| Altura: | 210 mm |
| Profundidad: | 165 mm |
| Normas: | EN 50178, IEC 60076 (con HD398), VDE 0160 nivel 1 |
|---|---|
| Grado de protección IP: | IP00 (estrangulador) IP10 (terminales) |
| Característica ambiental: | 3B1 conforme a IEC 721-3-33C2 conforme a IEC 721-3-33S1 conforme a IEC 721-3-3 |
| Grado de contaminación: | 2 conformes a la norma EN 50178 |
| Resistencia a las vibraciones: | 1,5 mm pico a pico (f = 3...13 Hz) conforme a IEC 60068-2-61 gn (f = 13...200 Hz) conforme a IEC 60068-2-6 |
| Resistencia a los golpes: | 15 gn durante 11 ms conforme a IEC 60068-2-27 |
| Humedad relativa: | |
| Temperatura ambiente para el funcionamiento: | > 45...0...45 °C sin reducción de corriente |
| Temperatura ambiente para el almacenamiento: | -25...70 °C |
| Altitud de funcionamiento: | |
| Periodo de garantía: | 18 meses |
| Estado de la oferta sostenible: | Producto no ecológico Premium RoHS (código de fecha: AA/AAAA) |
| Código EAN: | 3389118065949 |
|---|---|
| Contexto: |
200... 240 V monofásico 200... 240 V / 380... 690 V trifásico, 50/60 Hz
|
