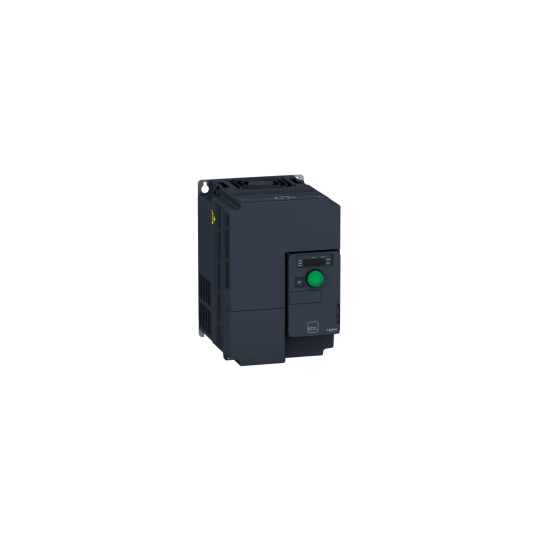

| Número de entrada discreto: |
7 |
| Tipo de entrada discreta: |
Desconexión segura del par, 24 V CC, impedancia: 1,5 kΩ. Entradas lógicas DI1...DI6, 24 V CC (30 V). DI5 programable como entrada de pulsos: 0...30 kHz, 24 V CC (30 V). |
| Lógica de entrada discreta: |
Lógica positiva (fuente) Lógica negativa (sumidero) |
| Número de salida discreta: |
3 |
| Tipo de salida discreta: |
Colector abierto DQ+ 0...1 kHz 30 V CC 100 mA Colector abierto DQ- 0...1 kHz 30 V CC 100 mA |
| Número de entrada analógica: |
3 |
| Tipo de entrada analógica: |
Voltaje AI1: 0...10 V CC, impedancia: 30 kΩ, resolución: 10 bits. Voltaje diferencial bipolar AI2: ±10 V CC, impedancia: 30 kΩ, resolución: 10 bits. Corriente AI3: 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros patrones según configuración), impedancia: 250 Ω, resolución: 10 bits. |
| Número de salida analógica: |
1 |
| Tipo de salida analógica: |
Corriente configurable por software AQ1: 0...20 mA, impedancia de 800 Ω, resolución de 10 bits. Tensión configurable por software AQ1: 0...10 V CC, impedancia de 470 Ω, resolución de 10 bits. |
| Tipo de salida del relé: |
Lógica de relé configurable R1A 1 NA, durabilidad eléctrica 100 000 ciclos. Lógica de relé configurable R1B 1 NC, durabilidad eléctrica 100 000 ciclos. Lógica de relé configurable R1C. Lógica de relé configurable R2A 1 NA, durabilidad eléctrica 100 000 ciclos. Lógica de relé configurable R2C. |
| Número de entradas, bidireccionales, no libres de potencial: |
0 |
| Número de entradas, libres de potencial: |
0 |
| Corriente máxima de conmutación: |
Salida de relé R1A, R1B, R1C en carga resistiva, cos φ = 1: 3 A a 250 V CA. Salida de relé R1A, R1B, R1C en carga resistiva, cos φ = 1: 3 A a 30 V CC. Salida de relé R1A, R1B, R1C, R2A, R2C en carga inductiva, cos φ = 0,4 y L/R = 7 ms: 2 A a 250 V CA. Salida de relé R1A, R1B, R1C, R2A, R2C en carga inductiva, cos φ = 0,4 y L/R = 7 ms: 2 A a 30 V CC. Salida de relé R2A, R2C en carga resistiva, cos φ = 1: 5 A a 250 V CA. Salida de relé R2A, R2C en carga resistiva, cos φ = 1: 5 A a 30 V CC |
| Corriente mínima de conmutación: |
Salida de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC |
| Protocolo de codificación: |
RS 422 |
| Puerto de computadora: |
Verdadero |
| Interfaz óptica presente: |
FALSO |
| Método de acceso: |
Esclavo CANopen |
| Número de interfaces HW en paralelo: |
0.0 |
| Número de interfaces HW Ethernet industrial: |
0.0 |
| Número de interfaces HW PROFINET: |
0.0 |
| Número de interfaces de hardware serie RS232: |
0.0 |
| Número de interfaces de hardware serie RS422: |
0.0 |
| Número de interfaces de hardware serie RS485: |
1.0 |
| Número de interfaces HW serie TTY: |
0.0 |
| Número de interfaces de hardware USB: |
0.0 |
| Número de interfaces HW otras: |
1.0 |
| Protocolo de soporte para la seguridad en el trabajo de la interfaz AS: |
FALSO |
| Protocolo de apoyo para ASI: |
FALSO |
| Protocolo de soporte para SUCONET: |
FALSO |
| Protocolo de soporte para BACnet: |
FALSO |
| Protocolo de soporte para CAN: |
Verdadero |
| Protocolo de soporte para la autopista de datos: |
FALSO |
| Protocolo compatible con DeviceNet: |
Verdadero |
| Protocolo de soporte para DeviceNet Safety: |
FALSO |
| Protocolo compatible con EtherNet/IP: |
Verdadero |
| Protocolo de soporte para Foundation Fieldbus: |
FALSO |
| Protocolo de soporte para INTERBUS: |
FALSO |
| Protocolo de soporte para INTERBUS-Safety: |
FALSO |
| Protocolo compatible con KNX: |
FALSO |
| Protocolo de soporte para LON: |
FALSO |
| Protocolo compatible con MODBUS: |
Verdadero |
| Protocolo de soporte para otros sistemas de bus: |
Verdadero |
| Protocolo de soporte para PROFIBUS: |
Verdadero |
| Protocolo de soporte para PROFINET CBA: |
FALSO |
| Protocolo compatible con PROFINET IO: |
Verdadero |
| Protocolo de soporte para PROFIsafe: |
FALSO |
| Protocolo de soporte para SafetyBUS P: |
FALSO |
| Protocolo de soporte para SERCOS: |
FALSO |
| Protocolo compatible con TCP/IP: |
Verdadero |
| Operación en 4 cuadrantes posible: |
Verdadero |
| Perfil de control de motor asíncrono: |
Relación tensión/frecuencia, 5 puntos. Control vectorial de flujo sin sensor, estándar. Relación tensión/frecuencia - Ahorro de energía, cuadrática U/f. Control vectorial de flujo sin sensor - Ahorro de energía. Relación tensión/frecuencia, 2 puntos. |
| Perfil de control de motor síncrono: |
Control vectorial sin sensor |
| Frecuencia de salida máxima: |
0,599 kHz |
| Sobrepar transitorio: |
170...200 % del par motor nominal |
| Rampas de aceleración y desaceleración: |
Conmutación lineal USCUSRampAdaptación de rampa de aceleración/desaceleraciónParada automática de aceleración/desaceleración con inyección de CC |
| Compensación por deslizamiento del motor: |
Automático independientemente de la carga. Ajustable de 0 a 300 %. No disponible en relación tensión/frecuencia (2 o 5 puntos). |
| Frecuencia de conmutación: |
2...16 kHz ajustable; 4...16 kHz con factor de reducción |
| Frecuencia de conmutación nominal: |
4 kHz |
| Frenado hasta detenerse por completo: |
Mediante inyección de CC |
| Chopper de freno integrado: |
Verdadero |
| Clasificación máxima del fusible asociado: |
40 A |
| Corriente de línea: |
26,5 A a 380 V (servicio pesado) 18,7 A a 500 V (servicio pesado) |
| Corriente de entrada máxima: |
26.5 A |
| Tensión máxima de salida: |
500 voltios |
| Potencia de salida nominal: |
7,5 kW |
| Poder aparente: |
16,2 kVA a 500 V (servicio pesado) |
| Capacidad del enlace de CC: |
1110 µF |
| Frecuencia de red: |
50...60 Hz |
| Tolerancia de frecuencia de red simétrica relativa: |
5 % |
| Línea prospectiva Isc: |
22 kA |
| Posible corriente baja en 1 fase: |
FALSO |
| Corriente de carga base con sobrecarga alta: |
17.0 A |
| Aplicación permitida en el ámbito doméstico y comercial: |
FALSO |
| Aplicación permitida en zonas industriales: |
Verdadero |
| Valor límite EMC (cumplido): |
Verdadero |
| Pérdida de potencia por dispositivo dependiente de la corriente: |
229,0 W |
| Pérdida de potencia con corriente estática independiente: |
229,0 W |
| Disipación de potencia en W: |
Ventilador: 229,0 W a 380 V, frecuencia de conmutación 4 kHz |
| Material de la vivienda: |
Plástico |
| Con función de seguridad de velocidad limitada de forma segura (SLS): |
Verdadero |
| Con función de seguridad Gestión segura de frenado (SBC/SBT): |
FALSO |
| Con función de seguridad Parada de Operación Segura (SOS): |
FALSO |
| Con función de seguridad Posición Segura (SP): |
FALSO |
| Con función de seguridad. Lógica programable segura: |
FALSO |
| Con función de seguridad Monitor de Velocidad Segura (SSM): |
FALSO |
| Con función de seguridad Parada Segura 1 (SS1): |
Verdadero |
| Con sft fct Safe Stop 2 (SS2): |
FALSO |
| Con función de seguridad: Par de seguridad desactivado (STO): |
Verdadero |
| Con función de seguridad Posición Limitada Segura (SLP): |
FALSO |
| Con función de seguridad Dirección Segura (SDI): |
FALSO |
| Tipo de protección: |
Interrupción de la fase de entrada: accionamiento. Sobrecorriente entre las fases de salida y tierra: accionamiento. Protección contra sobrecalentamiento: accionamiento. Cortocircuito entre las fases del motor: accionamiento. Protección térmica: accionamiento. |
| Elemento operativo presente: |
Verdadero |
| Ancho: |
150 mm |
| Altura: |
232,0 mm |
| Profundidad: |
178,0 mm |
| Peso neto: |
3,6 kg |
| Error de linealidad: |
AI1, AI2, AI3: +/- 0,2...0,5 % del valor máximo para la entrada analógica. AQ1: +/- 0,3 % para la salida analógica. |
| Exactitud: |
+/- 0,7 % AI1, AI2, AI3 para una temperatura de entrada analógica de -10...60 °C; +/- 0,5 % AI1, AI2, AI3 para una temperatura de entrada analógica de 25 °C; +/- 1 % AQ1 para una temperatura de salida analógica de 25 °C; +/- 2 % AQ1 para una temperatura de salida analógica de -10...60 °C |
| Duración del muestreo: |
2 ms (AI1, AI2, AI3) - entrada analógica; 2 ms (AQ1) - salida analógica |
| Tiempo de actualización: |
Entrada lógica (DI1...DI4): 8 ms; Salida de relé (R1A, R1B, R1C): 2 ms; Salida de relé (R2A, R2C): 2 ms |
