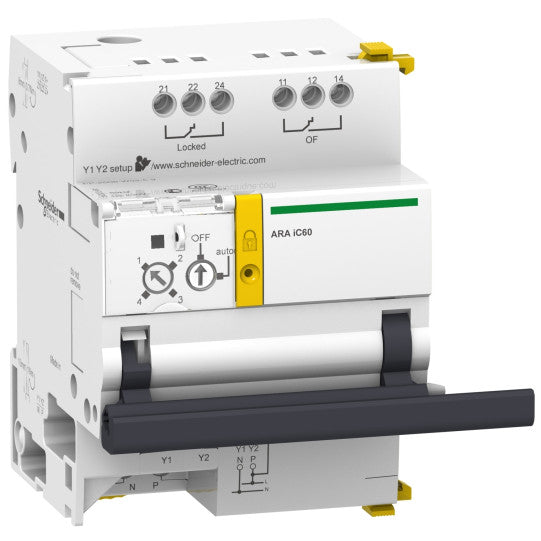

Reconectador automático ARA aux para iC60 1P-1PN-2P - 4 Prog - A9C70132
DESCRIPCIÓN
| Gama de productos: | IC60 |
|---|---|
| Rango: | Acti 9 |
| Tipo de producto o componente: | reconectador automático auxiliar |
| Nombre corto del dispositivo: | ARA iC60 |
| Composición de los contactos de señal: | 2 contactos libres de tensión |
| Tensión del circuito de señalización: | 24 V 10 mA CA/CC 230 V 1 A CA |
| Tipo de control: | Inhibición del automatismo mantenida a 230 V CA 50/60 Hz. Impulso de reconexión final a 230 V CA 50/60 Hz. |
|---|---|
| Corriente de entrada: | 5 mA |
| Duración del impulso: | Circuito de control >= 200 ms |
| Tiempo de respuesta: | |
| [EE. UU.] Tensión de alimentación nominal: | 230 V CA 50/60 Hz |
| Consumo de energía en W: | 2 W |
| [Ui] Tensión de aislamiento nominal: | 400 voltios |
| [Uimp] Tensión nominal de resistencia al impulso: | 6 kV |
| Valor de la configuración: | Programa 1: 1 intento de cierre, ciclo corto. Programa 2: 3 intentos de cierre, ciclo corto. Programa 2: 3 intentos de cierre, ciclo corto. Programa 2: 3 intentos de cierre, ciclo corto. Programa 3: 5 intentos de cierre, ciclo fijo largo. Programa 3: 5 intentos de cierre, ciclo fijo largo. Programa 3: 5 intentos de cierre, ciclo fijo largo. Programa 4: 5 intentos de cierre, ciclo progresivo largo. Programa 4: 5 intentos de cierre, ciclo progresivo largo. Programa 4: 5 intentos de cierre, ciclo progresivo largo. Programa 4: 5 intentos de cierre, ciclo progresivo largo. |
| Señalización local: | LED naranja parpadeante: no funciona. LED verde parpadeante: funcionamiento normal. LED rojo parpadeante: ciclo de reconexión en curso. LED rojo fijo: reconectador automático bloqueado. |
| Modo de montaje: | Clip-on |
| Soporte de montaje: | riel DIN |
| Compatibilidad de barras colectoras y bloques de distribución: | NO |
| Pasos de 9 mm: | 7 |
| Altura: | 93 mm |
| Ancho: | 63 mm |
| Profundidad: | 75,5 milímetros |
| Peso del producto: | 440 gramos |
| Color: | Blanco |
| Durabilidad eléctrica: | 5000 ciclos |
| Disposición para candado: | Con candado |
| Descripción de las opciones de bloqueo: | Candado en posición APAGADO |
| Conexiones - terminales: | Alimentación: terminales tipo túnel, 1 cable(s) rígido(s) de 0,5 a 10 mm² sin terminales. Entrada: terminales tipo túnel, 1 cable(s) rígido(s) de 0,5 a 10 mm² sin terminales. Salida: terminales tipo túnel, 2 cables rígidos de 0,5 a 1,5 mm² sin terminales. Salida: terminales tipo túnel, 1 cable rígido de 0,5 a 2,5 mm² sin terminales. Entrada: terminales tipo túnel, 1 cable flexible de 0,5 a 6 mm² sin terminales. Salida: terminales tipo túnel, 2 cables flexibles de 0,5 a 1,5 mm² sin terminales. Salida: terminales tipo túnel, 1 cable flexible de 0,5 a 2,5 mm² sin terminales. Alimentación: terminales tipo túnel, 1 cable flexible de 0,5 a 4 mm² con terminales. Entrada: terminales tipo túnel, 1 cable de 0,5 a 4 mm² con terminales. Salida: terminales tipo túnel, 2 cables de 0,5 a 1,5 mm² flexibles con extremo de cable. Salida: terminales tipo túnel, 1 cable de 0,5 a 1,5 mm² flexible con extremo de cable. Alimentación: terminales tipo túnel, 2 cables de 0,5 a 2,5 mm² rígidos sin extremo de cable. Entrada: terminales tipo túnel, 2 cables de 0,5 a 2,5 mm² rígidos sin extremo de cable. Alimentación: terminales tipo túnel, 2 cables de 0,5 a 2,5 mm² flexibles con extremo de cable. Entrada: terminales tipo túnel, 2 cables de 0,5 a 2,5 mm² flexibles con extremo de cable. Entrada: terminales tipo túnel, 2 cables de 0,5 a 1,5 mm² flexibles sin extremo de cable. |
| Longitud de pelado del cable: | Alimentación: 10 mm para conexión inferior. Entrada: 10 mm para conexión inferior. Salida: 8 mm para conexión superior. |
| Par de apriete: | Alimentación: 1 N·m Entrada: 1 N·m Salida: 0,7 N·m |
| Compatibilidad de rango: | Acti 9 iC60 |
| Compatibilidad del producto: | 2P iC601P + N iC601P iC60 |
| Segmento de mercado: | Pequeños comercios/residenciales |
| Código de compatibilidad: | ARA iC60 |
| Grado de protección IP: | Grado de protección IP20 conforme a la norma IEC 60529 |
|---|---|
| Grado de contaminación: | 3 conforme a la norma IEC 60947 |
| Categoría de sobretensión: | II |
| Tropicalización: | 2 |
| Humedad relativa: | 93 % a 40 °C |
| Temperatura ambiente para el almacenamiento: | -40...70 °C |
| Temperatura ambiente para el funcionamiento: | -25...60 °C |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606480097980 |
|---|
