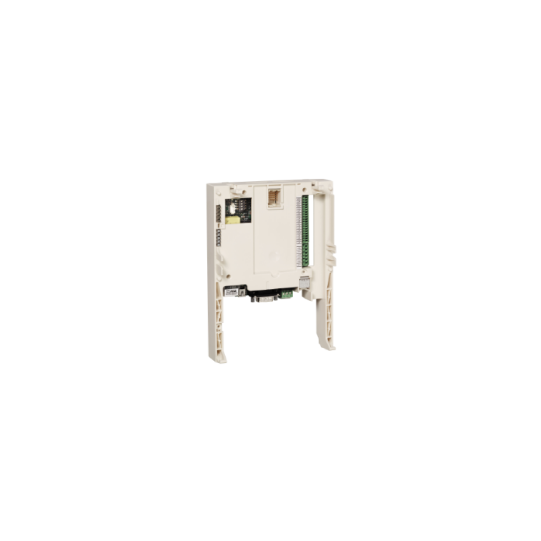

Tarjeta controladora de accionamiento ATV IMC tipo S - VW3A3521S0
DESCRIPCIÓN
| Gama de productos: | Altivar IMC |
|---|---|
| Tipo de producto o componente: | Tarjeta controladora de unidad |
| Configuración del módulo: | Configurado y programado con el software SoMachine |
| Aplicación específica del producto: | Para soluciones |
| Número de E/S discretas: | 16 |
| Número de E/S analógicas: | 4 |
| Número de entrada discreto: | 6 entradas discretas para entrada 4 entradas discretas para entrada rápida |
|---|---|
| Tipo de entrada discreta: | Configurable como contador monofásico (LI51, LI59) Configurable como codificador incremental (LI51, LI52) Configurable como codificador incremental (LI59, LI60) |
| Lógica de entrada discreta: | Lógica positiva (sumidero) para entrada rápida. Sumidero o fuente (positiva/negativa) para entrada. |
| Voltaje de entrada discreto: | 24...30 V |
| Tipo de voltaje de entrada discreto: | corriente continua |
| Número de puntos en común: | 1 punto común para salida analógica, 1 punto común para entrada analógica, 3 puntos comunes para entrada lógica |
| Estado de tensión 1 garantizado: | >= 11 V para entrada lógica |
| Estado de voltaje 0 garantizado: | |
| Impedancia de entrada: | 500 Ω para salida analógica; 4,4 kΩ para entrada lógica. |
| Frecuencia de entrada: | |
| Número de salida discreta: | 6 salidas discretas para salida de transistor |
| Lógica de salida discreta: | Lógica positiva (fuente) |
| Tensión de salida discreta: | 24...30 V CC para la salida del transistor |
| Corriente de salida discreta: | 2 A para salida de transistor (LO51...LO56) |
| Compatibilidad de salida: | PLC de nivel 1 para salida de transistor |
| Error de precisión absoluta: | +/- 1 % para una variación de temperatura de 60 °C (entrada analógica) +/- 1 % para una variación de temperatura de 60 °C (salida analógica) |
| Protección contra cortocircuitos: | Con protección contra cortocircuitos en la salida y salida rápida |
| Protección contra sobretensión: | Con protección contra sobretensión en la salida y salida rápida |
| Protección contra sobrecargas: | Con protección contra sobrecargas en la salida y salida rápida |
| Número de entrada analógica: | 2 |
| Tipo de entrada analógica: | Voltaje o corriente configurable |
| Rango de entrada analógica: | 0...20 mA 0...5 V |
| Resolución de entrada analógica: | 10 bits |
| Número de salida analógica: | 2 |
| Rango de salida analógica: | 0...20 mA |
| Resolución de salida analógica: | 12 bits |
| Error de linealidad: | +/- 0,4 % del valor máximo para la entrada analógica +/- 0,2 % del valor máximo para la salida analógica |
| [EE. UU.] Tensión de alimentación nominal: | 24 V CC |
| Límites de tensión de alimentación: | 19...30 V |
| Descripción de la memoria: | RAM interna |
| Tipo de conexión integrada: | Puerto MDI/MDX |
| Perfil de la función CANopen: | DR 303-1DS 301 V4.02 |
| Nivel o clase: | Clase M20 - |
| Servicio de comunicación: | 10 PDO por esclavo (transmisión/emisión). Máximo 320 TPDO y RPDO. |
| Tasa de transmisión: | 1000 kbit/s con cable CANopen de 20 m; 500 kbit/s con cable CANopen de 100 m; 250 kbit/s con cable CANopen de 250 m; 125 kbit/s con cable CANopen de 500 m; 50 kbit/s con cable CANopen de 1000 m; 20 kbit/s con cable CANopen de 2500 m. |
| Señalización local: | 1 LED verde/amarillo para ETH (actividad Ethernet) 1 LED verde/rojo para CAN (actividad CANopen) 1 LED verde/rojo para USUARIO (programable) 1 LED verde/rojo para NS (estado de red) 1 LED verde/rojo para MS (estado del módulo) |
| Conexión eléctrica: | 3 conectores con bloque de terminales de tornillo - 1 conector con bloque de terminales de tornillo extraíble - 3 contactos - 1 conector mini USB tipo B para programación con el software SoMachine - 1 conector macho SUB-D 9 para conexión al bus CANopen - 1 conector RJ45 para programación con el software SoMachine/red Ethernet Modbus TCP |
| Par de apriete: | 0,25 Nm |
| Producto completo asociado: | ATV61ATV71TCSXCNAMUM3P |
| Peso del producto: | 0,185 kg |
| Estado de la oferta sostenible: | Producto no verde premium |
|---|---|
| RoHS (código de fecha: AA/AAAA): | Conforme - desde 1015 - Declaración de conformidad de Schneider Electric |
| Periodo de garantía: | 18 meses |
| Código EAN: | 3606480284748 |
|---|---|
| Contexto: |
Tarjeta controladora integrada ATV-IMC para variadores de velocidad Altivar 61 y 71. Un sistema de conducción más inteligente
Una interfaz hombre-máquina más abierta
Abierto y comunicativo
|
