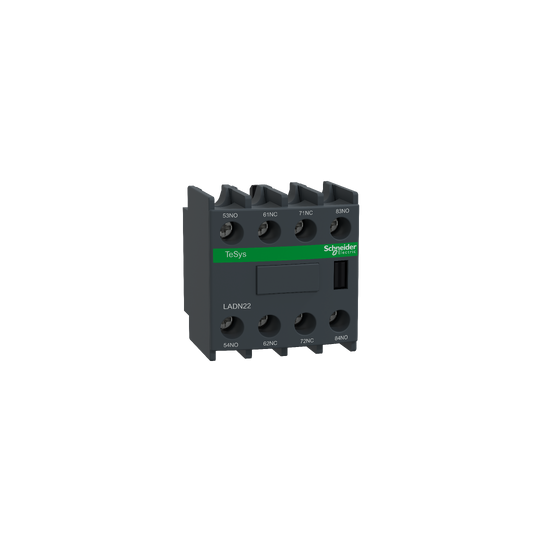

Schneider Electric TeSys Auxiliary contact block, TeSys D, 2NO + 2NC, front mounting, screw clamp terminals - LADN22
Schneider Electric TeSys Auxiliary contact block, TeSys D, 2NO + 2NC, front mounting, screw clamp terminals - LADN22

Bloque de contactos auxiliares, TeSys D, 2NA + 2NC, montaje frontal, terminales de tornillo - LADN22

SKU: LADN22

Contáctanos para conocer el precio y el plazo de entrega de este producto. Nuestro equipo te responderá con rapidez.

Plazo de entrega: 2–3 semanas – Envío rápido tras la confirmación del pedido



Ofrecemos envíos internacionales fiables a través de socios logísticos de confianza.
La mayoría de los productos se envían entre 2 y 4 semanas después de la confirmación del pedido, dependiendo de la disponibilidad en stock y del proveedor.

Una vez que se envíe su pedido, recibirá un enlace de seguimiento para rastrear la entrega.
Para necesidades urgentes, por favor contáctenos antes de realizar el pedido; haremos todo lo posible para agilizar el envío.

Ponemos mucho cuidado en el embalaje y nos aseguramos de que todos los productos se entreguen de forma segura y puntual.

SOLICITAR PRESUPUESTO
Fecha estimada de entrega: [fecha de inicio] - [fecha de finalización].

Bloque de contactos auxiliares, TeSys D, 2NA + 2NC, montaje frontal, terminales de tornillo - LADN22

DESCRIPCIÓN

Rango: TeSysTeSys Deca
Gama de productos: TeSys DTeSys Deca
Nombre del producto: TeSys DTeSys Deca
Tipo de producto o componente: Bloque de contactos auxiliar
Nombre corto del dispositivo: LADN
Compatibilidad de rango: TeSys D CADTeSys D LC1DTeSys F LC1FTeSys F CR1FTeSys Deca CADTeSys Deca LC1D
Ubicación de montaje: Frente
Composición de contacto del polo: 2 NO + 2 NC
Funcionamiento de los contactos auxiliares: Instantáneo
[Ue] Tensión nominal de funcionamiento: 690 V CA 25...400 Hz
[Ie] corriente operativa nominal: 6 A a 120 V CA - 151,04 A a 690 V CA - 150,55 A a 125 V CC - 130,1 A a 600 V CC - 13
[Ui] Tensión de aislamiento nominal: 690 V conforme a IEC 60947-5-1600 V conforme a UL 60947-5-1600 V conforme a CSA C22.2 No 60947-5-1
[Ith] corriente térmica convencional de aire libre: 10 A (a 60 °C)
Normas: EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5
Certificaciones de producto: Esquema CB de IECEE ULCSACCCUKCA
Capacidad de fabricación nominal de Irms: 140 A CA conforme a IEC 60947-5-1250 A CC conforme a IEC 60947-5-1
Calificación permitida a corto plazo: 100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms
Tipo de protección: Fusible GG 10 A
Durabilidad mecánica: 30 Mciclos
Corriente mínima de conmutación: 5 mA
Tensión mínima de conmutación: 17 V
Tiempo sin solapamiento: 1,5 ms al desenergizarse, sin superposición entre los contactos NC y NO. 1,5 ms al energizarse, sin superposición entre los contactos NC y NO.
Resistencia de aislamiento: > 10 MOhm
Conexiones - terminales: Terminales de tornillo para 1 cable de 1 a 2,5 mm² flexible con extremo de cable; Terminales de tornillo para 1 cable de 1 a 2,5 mm² flexible sin extremo de cable; Terminales de tornillo para 2 cables de 1 a 2,5 mm² flexible con extremo de cable; Terminales de tornillo para 2 cables de 1 a 2,5 mm² flexible sin extremo de cable; Terminales de tornillo para 1 cable de 1 a 2,5 mm² rígido; Terminales de tornillo para 2 cables de 1 a 2,5 mm² rígido
Par de apriete: 1,7 Nm - con destornillador plano Ø 6 mm 1,7 Nm - con destornillador Philips nº 2
Terminal de continuidad de blindaje: Sin
Color: Gris oscuro
Altura: 48 mm
Ancho: 44 mm
Profundidad: 42 mm
Peso del producto: 0,05 kg
Característica ambiental: Entorno normal
Grado de protección IP: Grado de protección IP20 conforme a la norma IEC 60529
Tratamiento protector: TH conforme a IEC 60068
Temperatura ambiente para el almacenamiento: -60...80 °C
Temperatura ambiente para el funcionamiento: -5...60 °C
Altitud de funcionamiento: 3000 metros
Estado de la oferta sostenible: Producto Green Premium Reglamento REACH
Código EAN: 3389110384031
