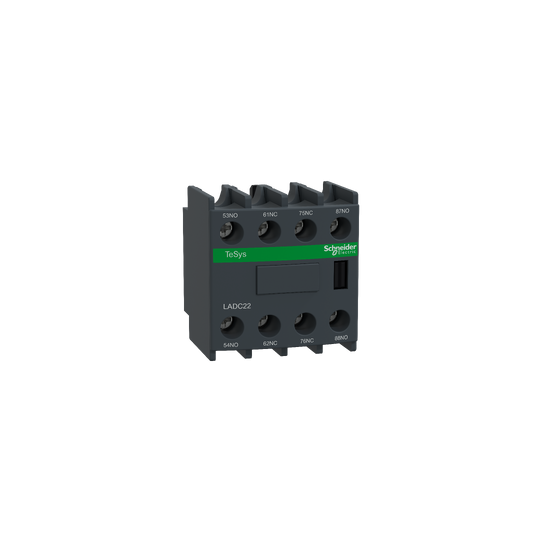

Bloque de contactos auxiliares, TeSys D, 2NA + 2NC (incl. 1NA + 1NC con conexión antes de desconexión), montaje frontal, terminales de tornillo - LADC22
DESCRIPCIÓN
| Rango: | TeSysTeSys Deca |
|---|---|
| Gama de productos: | TeSys DTeSys Deca |
| Nombre del producto: | TeSys DTeSys Deca |
| Tipo de producto o componente: | Bloque de contactos auxiliar |
| Compatibilidad de rango: | TeSys D CADTeSys D LC1DTeSys F LC1FTeSys F CR1FTeSys Deca CADTeSys Deca LC1D |
| Ubicación de montaje: | Frente |
| Composición de contacto del polo: | 2 NO + 2 NC |
| Funcionamiento de los contactos auxiliares: | Preparar antes de la pausa 1 NO + 1 NCInstantáneo 1 NO + 1 NC |
| [Ue] Tensión nominal de funcionamiento: | 690 V CA 25...400 Hz |
| [Ie] corriente operativa nominal: | 6 A a 120 V CA - 151,04 A a 690 V CA - 150,55 A a 125 V CC - 130,1 A a 600 V CC - 13 |
| [Ui] Tensión de aislamiento nominal: | 690 V conforme a IEC 60947-5-1600 V conforme a UL 60947-5-1600 V conforme a CSA C22.2 No 60947-5-1 |
| [Ith] corriente térmica convencional de aire libre: | 10 A (a 60 °C) |
| Normas: | EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 N.° 60947-5-1 |
| Certificaciones de producto: | Esquema CB de IECEE (pendiente) ULCSAEAC |
| Capacidad de fabricación nominal de Irms: | 140 A CA conforme a IEC 60947-5-1250 A CC conforme a IEC 60947-5-1 |
|---|---|
| Calificación permitida a corto plazo: | 100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| Tipo de protección: | Fusible GG 10 A |
| Durabilidad mecánica: | 3 Mciclos |
| Corriente mínima de conmutación: | 5 mA |
| Tensión mínima de conmutación: | 17 V |
| Tiempo sin solapamiento: | 1,5 ms al desenergizarse, sin superposición entre los contactos NC y NO. 1,5 ms al energizarse, sin superposición entre los contactos NC y NO. |
| Tiempo de solapamiento: | 1,5 ms |
| Resistencia de aislamiento: | > 10 MOhm |
| Conexiones - terminales: | Terminales de tornillo para 1 cable de 1 a 2,5 mm² flexible con extremo de cable; Terminales de tornillo para 1 cable de 1 a 2,5 mm² flexible sin extremo de cable; Terminales de tornillo para 2 cables de 1 a 2,5 mm² flexible con extremo de cable; Terminales de tornillo para 2 cables de 1 a 2,5 mm² flexible sin extremo de cable; Terminales de tornillo para 1 cable de 1 a 2,5 mm² rígido; Terminales de tornillo para 2 cables de 1 a 2,5 mm² rígido |
| Par de apriete: | 1,7 Nm - con destornillador plano Ø 6 mm 1,7 Nm - con destornillador Philips nº 2 |
| Terminal de continuidad de blindaje: | Sin |
| Altura: | 48 mm |
| Ancho: | 44 mm |
| Profundidad: | 42 mm |
| Peso del producto: | 0,05 kg |
| Característica ambiental: | Entorno normal |
|---|---|
| Grado de protección IP: | Grado de protección IP20 conforme a la norma IEC 60529 |
| Tratamiento protector: | TH conforme a IEC 60068 |
| Temperatura ambiente para el almacenamiento: | -60...80 °C |
| Temperatura ambiente para el funcionamiento: | -5...60 °C |
| Altitud de funcionamiento: | 3000 metros |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3389110384475 |
|---|
