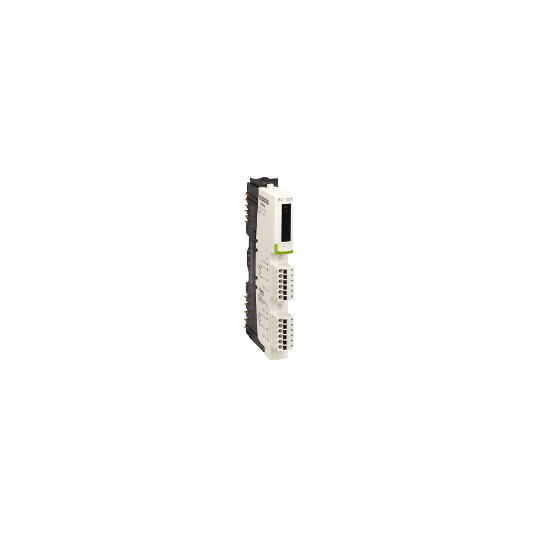

Kit básico de entrada analógica STB - 4..20 mA - 2 I - 10 bits - STBACI1225K
DESCRIPCIÓN
| Gama de productos: | Solución de E/S distribuida Modicon STB |
|---|---|
| Tipo de producto o componente: | Kit básico de entrada analógica |
| Composición del kit: | STBXTS1100, conector de tornillo de 6 terminales; base STBXBA1000; STBXTS2100, conector de pinza de resorte de 6 terminales; módulo STBACI1225 |
| Tipo de entrada analógica: | Corriente 4...20 mA |
| Número de entrada analógica: | 2 |
| Resolución de entrada analógica: | 10 bits |
| Tipo de filtro: | Filtro de entrada de paso bajo único de 25 Hz |
| Entrada máxima absoluta: | 25 mA/50 V CC |
|---|---|
| Tiempo de respuesta: | 5 ms |
| Intercambio en frío: | Sí |
| Alternativa de intercambio en caliente: | No para NIM básicos |
| Formato de datos: | EN 61131-2IEC 61131-2 |
| Hora de actualización: | 10 ms |
| Linealidad integral: | +/- 0,2 %FS |
| Linealidad diferencial: | Monotónico |
| Impedancia de entrada: | |
| Corriente máxima de alimentación para los sensores: | 100 mA por canal de entrada |
| Error de precisión absoluta: | +/- 0,5 % de la escala completa 25 °C |
| Deriva de temperatura: | +/-0,01 %/°C |
| Aislamiento entre canales y bus lógico: | 1500 V durante 1 minuto |
| Aislamiento entre canales y bus de sensores: | 30 voltios |
| Requisito de dirección: | 2 palabras de entrada |
| Compatibilidad del producto: | Base de montaje STBXBA1000 Módulo de distribución de energía STBPDT3100/3105 |
| [EE. UU.] Tensión de alimentación nominal: | 24 V CC |
| Suministrar: | módulo de distribución de energía |
| Consumo actual: | 30 mA a 5 V CC para el bus lógico |
| Calificación: | CE |
| Categoría de sobretensión: | II |
| LED de estado: | 1 LED (verde) estado del módulo (RDY) |
| Profundidad: | 70 mm |
| Altura: | 13,9 mm |
| Ancho: | 128,3 mm |
| Certificaciones de producto: | C-TickULCSAFM Clase 1 División 2ATEX Cat 3G |
|---|---|
| Grado de contaminación: | 2 conforme a IEC 60664-1 |
| Altitud de funcionamiento: | |
| Grado de protección IP: | IP20 conforme a EN 61131-2 clase 1 |
| Temperatura ambiente para el funcionamiento: | 0...60 °C |
| Temperatura ambiente para el funcionamiento: | 32...140 °F sin reducción de potencia |
| Temperatura ambiente para el almacenamiento: | -40...85 °C sin reducción de potencia |
| Temperatura ambiente para el almacenamiento: | -40...185 °F sin reducción de potencia |
| Humedad relativa: | 95 % a 60 °C sin condensación |
| Resistencia a las vibraciones: | +/-0,35 mm a 10...58 Hz; 3 gn a 58...150 Hz en riel DIN simétrico de 35 x 7,5 mm; 5 gn a 58...150 Hz en riel DIN simétrico de 35 x 15 mm |
| Resistencia a los golpes: | 30 gn durante 11 ms conforme a la norma IEC 88 referencia 2-27 |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3595863948387 |
|---|
