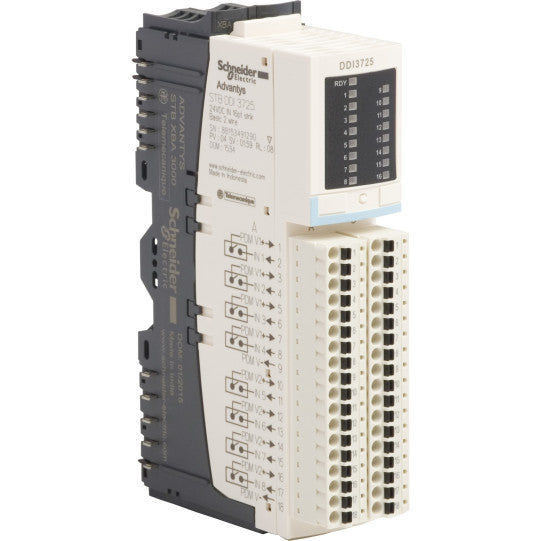

Kit básico de entrada digital STB - 24 V CC - 16 I - STBDDI3725KC
DESCRIPCIÓN
| Gama de productos: | Solución de E/S distribuida Modicon STB |
|---|---|
| Tipo de producto o componente: | kit básico de entrada digital |
| Composición del kit: | STBXTS2180, conector de abrazadera de resorte de 18 terminales, módulo STBDDI3725, base STBXBA3000 |
| Número de entrada discreto: | 16 |
| Voltaje de entrada discreto: | 24 V |
| Tipo de voltaje de entrada discreto: | corriente continua |
| Límites de voltaje de entrada: | 11...30 V en el estado 1-3...5 V en el estado 0 |
|---|---|
| Tensión admisible: | 30 voltios |
| Corriente de entrada discreta: | 4,5 mA |
| Estado actual 0 garantizado: | |
| Estado actual 1 garantizado: | >= 2,5 mA |
| Lógica de entrada discreta: | Positivo |
| Tiempo de respuesta: | 2 ms apagado-encendido 2 ms encendido-apagado |
| Tipo de protección: | Protección de alimentación con fusible integrado en el PDM con retardo de 5 A. Protección de entrada limitada por resistencia. Protección contra inversión de polaridad. |
| Aislamiento entre canales y bus lógico: | 1500 V durante 1 minuto |
| Intercambio en frío: | Sí |
| Alternativa de intercambio en caliente: | Sí, para NIM básicos |
| Compatibilidad del producto: | Base de E/S STBXBA3000 Módulo de distribución de energía STBPDT3100/3105 |
| [EE. UU.] Tensión de alimentación nominal: | 24 V CC |
| Suministrar: | módulo de distribución de energía |
| Consumo actual: | 100 mA a 5 V CC para el bus lógico |
| Calificación: | CE |
| Categoría de sobretensión: | II |
| LED de estado: | 1 LED (verde) estado del módulo (RDY) 1 LED por canal (verde) estado del canal (IN1 a IN16) |
| Profundidad: | 65,1 mm |
| Altura: | 125 mm |
| Ancho: | 28,1 milímetros |
| Peso del producto: | 0,086 kg |
| Normas: | EN/IEC 61131-2 tipo 3 |
|---|---|
| Certificaciones de producto: | FM Clase 1 División 2ULCSA |
| Grado de contaminación: | 2 conformes a la norma IEC 60664-1 |
| Altitud de funcionamiento: | |
| Grado de protección IP: | IP20 conforme a EN 61131-2 clase 1 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C (sin reducción de potencia) |
| Temperatura ambiente para el funcionamiento: | 32...140 °F sin reducción de potencia |
| Temperatura ambiente para el almacenamiento: | -40...85 °C sin reducción de potencia |
| Temperatura ambiente para el almacenamiento: | -40...185 °F sin reducción de potencia |
| Humedad relativa: | 95 % a 60 °C sin condensación |
| Resistencia a las vibraciones: | 3 gn a 58...150 Hz en riel DIN simétrico de 35 x 7,5 mm; 5 gn a 58...150 Hz en riel DIN simétrico de 35 x 15 mm; ±0,35 mm a 10...58 Hz |
| Resistencia a los golpes: | 30 gn durante 11 ms conforme a la norma IEC 88 referencia 2-27 |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3595863932980 |
|---|
