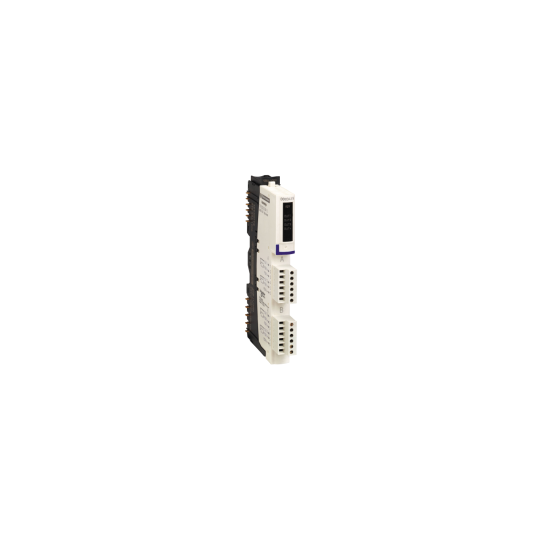

Kit básico de salida digital - Modicon STB - 24 V CC - 4 O - STBDDO3415K
DESCRIPCIÓN
| Gama de productos: | Solución de E/S distribuida Modicon STB |
|---|---|
| Tipo de producto o componente: | Kit básico de salida digital |
| Composición del kit: | Base STBXBA1000, conector de tornillo de 6 terminales STBXTS1100, conector de pinza de resorte de 6 terminales STBXTS2100, módulo STBDDO3415 |
| Número de salida discreta: | 4 |
| Tipo de salida discreta: | Estado sólido |
| Tensión de salida discreta: | 24 V |
| Tipo de tensión de salida discreta: | corriente continua |
| Corriente de salida discreta: | 250 mA |
|---|---|
| Lógica de salida discreta: | Positivo |
| Tensión de salida: | 19,2...30 V CC |
| Tensión máxima absoluta: | 56 V 1,3 ms |
| Tiempo de respuesta: | 560 µs apagado a encendido, 870 µs encendido a apagado |
| Intercambio en frío: | Sí |
| Alternativa de intercambio en caliente: | No para NIM básicos |
| Tipo de protección: | Protección de alimentación: fusible integrado en el módulo de distribución de energía (PDM) con retardo de 5 A. Protección contra inversión de polaridad. Protección contra cortocircuitos. Protección contra sobrecarga térmica. |
| Aislamiento entre canales y bus lógico: | 1500 V durante 1 minuto |
| Corriente de fuga máxima: | 0,4 mA en el estado 0 30 V |
| Corriente de sobretensión: | 2,5 A 0,5 ms |
| Capacitancia de carga máxima: | 50 µF |
| Inductancia de carga máxima: | 500 mH a 4 Hz |
| Reiniciar: | Fallo COM con reinicio manual o automático |
| Compatibilidad del producto: | Base de E/S STBXBA1000 Módulo de distribución de energía STBPDT3100/3105 |
| [EE. UU.] Tensión de alimentación nominal: | 24 V CC |
| Suministrar: | módulo de distribución de energía |
| Consumo actual: | 70 mA a 5 V CC para el bus lógico |
| Calificación: | CE |
| Categoría de sobretensión: | II |
| LED de estado: | 1 LED (verde) estado del módulo (RDY) 1 LED por canal (verde) estado del canal (OUT1 a OUT4) |
| Altura: | 13,9 mm |
| Profundidad: | 70 mm |
| Ancho: | 128,3 mm |
| Peso neto: | 0,11 kg |
| Normas: | IEC 61131-2 |
|---|---|
| Certificaciones de producto: | CSAFM Clase 1 División 2UL |
| Grado de contaminación: | 2 conforme a IEC 60664-1 |
| Altitud de funcionamiento: | |
| Grado de protección IP: | IP20 conforme a la norma IEC 61131-2 clase 1 |
| Temperatura ambiente para el funcionamiento: | 0...60 °C (sin reducción de potencia) |
| Temperatura ambiente para el funcionamiento: | 32...140 °F sin reducción de potencia |
| Temperatura ambiente para el almacenamiento: | -40...85 °C sin reducción de potencia |
| Temperatura ambiente para el almacenamiento: | -40...185 °F sin reducción de potencia |
| Humedad relativa: | 95 % a 60 °C sin condensación |
| Resistencia a las vibraciones: | 3 gn a 58...150 Hz en riel DIN simétrico de 35 x 7,5 mm; 5 gn a 58...150 Hz en riel DIN simétrico de 35 x 15 mm; ±0,35 mm a 10...58 Hz |
| Resistencia a los golpes: | 30 gn durante 11 ms conforme a la norma IEC 88 referencia 2-27 |
| Reglamento REACH: | La referencia contiene sustancias extremadamente preocupantes por encima del umbral establecido en la Directiva RoHS de la UE. |
| Tipo de unidad de paquete 1: | Número de PCE de unidades en el paquete 1 |
| Código EAN: | 3595863989281 |
|---|
