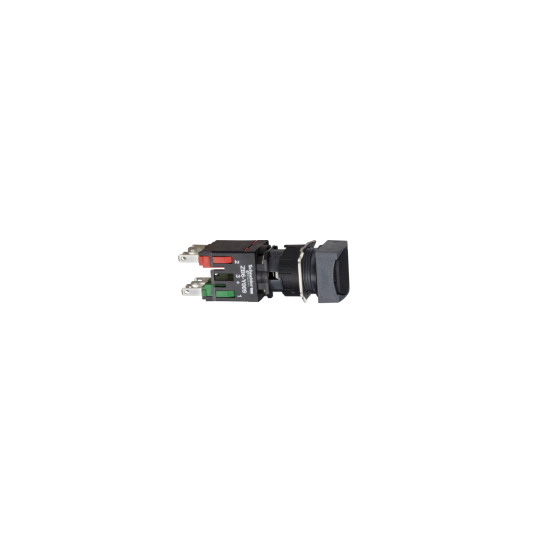

Pulsador cuadrado negro de empotrar, Ø16, con retorno por resorte, 1NO+1NC, sin marcar - XB6CA25B
DESCRIPCIÓN
| Gama de productos: | Harmony XB6 |
|---|---|
| Tipo de producto o componente: | Botón pulsador completo |
| Nombre corto del dispositivo: | XB6 |
| Material del bisel: | Plástico |
| Diámetro de montaje: | 16 mm |
| Venta por cantidad indivisible: | 1 |
| Forma del cabezal de la unidad de señalización: | Cuadrado |
| Tipo de operador: | retorno de primavera |
| Perfil del operador: | Descarga negra, sin marcas |
| Tipo y composición de los contactos: | 1 NO + 1 NC |
| Operación de contacto: | pausa lenta |
| Conexiones - terminales: | Conectores Faston, tamaño de conexión: 2,8 x 0,5 mm |
| Ancho total del CAD: | 18 milímetros |
|---|---|
| Altura total del CAD: | 18 milímetros |
| Profundidad total del CAD: | 57 milímetros |
| Descripción de terminales ISO n°1: | (13-14)NO(21-22)NC |
| Peso del producto: | 0,022 kg |
| Posición operativa: | Cualquier puesto |
| Apertura positiva: | Conforme a la norma EN/IEC 60947-5-1, apéndice K |
| Viajes operativos: | 1 mm (sin cambio de estado eléctrico) 2 mm (sin cambio de estado eléctrico) 3,5 mm (recorrido total) |
| Fuerza operativa: | 3,5 N NO cambia de estado eléctrico 4,5 N NC cambia de estado eléctrico |
| Durabilidad mecánica: | 2.000.000 ciclos |
| Material de contacto: | Aleación de plata (Ag/Ni) |
| Protección contra cortocircuitos: | Fusible de cartucho tipo gG de 6 A |
| [Ui] Tensión de aislamiento nominal: | 250 V (grado de contaminación 3) conforme a EN/IEC 60947-1 |
| [Uimp] Tensión nominal de resistencia al impulso: | 4 kV conforme a EN/IEC 60947-1 |
| [Ie] corriente operativa nominal: | 3 A a 120 V, AC-15, B300 conforme a EN/IEC 60947-5-11.5 A a 240 V, AC-15, B300 conforme a EN/IEC 60947-5-10.1 A a 250 V, DC-13, R300 conforme a EN/IEC 60947-5-10.22 A a 125 V, DC-13, R300 conforme a EN/IEC 60947-5-1 |
| Durabilidad eléctrica: | 1.000.000 de ciclos, CA-15 a 230 V, frecuencia de funcionamiento; 1.000.000 de ciclos, CC-13 a 230 V, frecuencia de funcionamiento. |
| Fiabilidad eléctrica: | ? = 10exp(-8) a 5 V y 1 mA con un nivel de confianza del 90 %, conforme a la norma IEC 60947-5-4 |
| Código de compatibilidad: | XB6 |
| Tratamiento protector: | TC |
|---|---|
| Temperatura ambiente para el almacenamiento: | -40...70 °C |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Clase de protección contra descargas eléctricas: | Clase II conforme a IEC 61140 |
| Grado de protección IP: | Grado de protección IP65 conforme a la norma IEC 60529 |
| Grado de protección NEMA: | NEMA 13 conforme a UL 50; NEMA 4 conforme a UL 50; NEMA 4X conforme a UL 50; NEMA 13 conforme a CSA C22.2 n.° 94; NEMA 4 conforme a CSA C22.2 n.° 94; NEMA 4X conforme a CSA C22.2 n.° 94 |
| Normas: | EN/IEC 60947-5-1 UL 508 EN/IEC 60947-1 JIS C 4520 JIS C 852 EN/IEC 60947-5-5 CSA C22.2 N.° 14 |
| Certificaciones de producto: | GOSTULCCCCSA |
| Resistencia a las vibraciones: | +/- 3 mm (f= 2...500 Hz) conforme a IEC 60068-2-65 gn (f= 2...500 Hz) conforme a IEC 60068-2-6 |
| Resistencia a los golpes: | 30 gn (duración = 18 ms) para una aceleración de media onda sinusoidal conforme a la norma IEC 60068-2-27; 50 gn (duración = 11 ms) para una aceleración de media onda sinusoidal conforme a la norma IEC 60068-2-27. |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3389110764413 |
|---|
