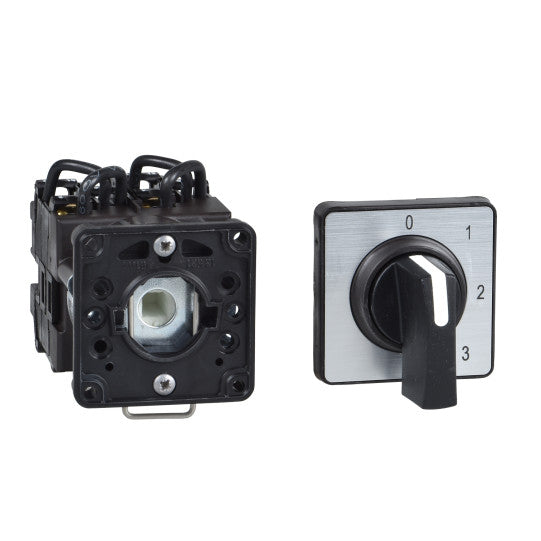

Schneider Electric SCHNEIDER Cam ammeter switch, 3 circuits, 90°, 12 A for Ø22 mm - K1F003MCH
Schneider Electric SCHNEIDER Cam ammeter switch, 3 circuits, 90°, 12 A for Ø22 mm - K1F003MCH

Interruptor de amperímetro de leva, 3 circuitos, 90°, 12 A para Ø22 mm - K1F003MCH

SKU: K1F003MCH

Contáctanos para conocer el precio y el plazo de entrega de este producto. Nuestro equipo te responderá con rapidez.

Plazo de entrega: 2–3 semanas – Envío rápido tras la confirmación del pedido



Ofrecemos envíos internacionales fiables a través de socios logísticos de confianza.
La mayoría de los productos se envían entre 2 y 4 semanas después de la confirmación del pedido, dependiendo de la disponibilidad en stock y del proveedor.

Una vez que se envíe su pedido, recibirá un enlace de seguimiento para rastrear la entrega.
Para necesidades urgentes, por favor contáctenos antes de realizar el pedido; haremos todo lo posible para agilizar el envío.

Ponemos mucho cuidado en el embalaje y nos aseguramos de que todos los productos se entreguen de forma segura y puntual.

SOLICITAR PRESUPUESTO
Fecha estimada de entrega: [fecha de inicio] - [fecha de finalización].

Interruptor de amperímetro de leva, 3 circuitos, 90°, 12 A para Ø22 mm - K1F003MCH

DESCRIPCIÓN

Gama de productos: Harmony K
Tipo de producto o componente: Interruptor de leva completo
Nombre del componente: K1
[Ith] corriente térmica convencional de aire libre: 12 A
Montaje del producto: Montaje frontal
Modo de reparación: Orificio de Ø 22 mm
Tipo de cabezal de interruptor de leva: Con placa frontal de 45 x 45 mm
Tipo de operador: Mango negro, longitud = 35 mm
Candado con manija giratoria: Sin
Presentación de la leyenda: Con leyenda metálica, marcas negras 0 - L1 - L2 - L3
Función del interruptor de leva: interruptor del amperímetro
Devolver: Sin
Tipo de medición: Para 3 circuitos
Posición de apagado: Con posición de apagado
Cambio de posiciones: Derecha: 0° - 90° - 180° - 270°
Grado de protección IP: IP65 conforme a IEC 529. IP65 conforme a NF C 20-010.
Ángulo de cambio: 90°
[Ui] Tensión de aislamiento nominal: 690 V (grado de contaminación 3) conforme a IEC 60947-1
[La] corriente térmica convencional en recinto cerrado: 10 A
Potencia operativa nominal en W: 10500 W AC-21, 500...660 V trifásico conforme a IEC 60947-31; 100 W AC-3, 230 V trifásico conforme a IEC 60947-31; 500 W AC-23A, 230 V trifásico conforme a IEC 60947-31; 500 W AC-3, 400 V monofásico conforme a IEC 60947-31; 500 W AC-3, 400 V trifásico conforme a IEC 60947-31; 500 W AC-3, 500 V trifásico conforme a IEC 60947-31; 500 W AC-3, 690 V trifásico conforme a IEC 60947-32; 200 W AC-23A, 400 V trifásico conforme a IEC 60947-32200 W AC-23A, 500 V trifásico conforme a IEC 60947-32200 W AC-23A, 690 V trifásico conforme a IEC 60947-34800 W AC-21, 230 V trifásico conforme a IEC 60947-3600 W AC-3, 230 V monofásico conforme a IEC 60947-38300 W AC-21, 400 V trifásico conforme a IEC 60947-3
[Ie] corriente operativa nominal CA: 1 A a 500 V CA-15 conforme a IEC 60947-5-12; 2 A a 400 V CA-15 conforme a IEC 60947-5-13; 3 A a 230 V CA-15 conforme a IEC 60947-5-11,8; 1 A a 690 V CA-3 trifásico conforme a IEC 60947-32,8; 2 A a 500 V CA-3 trifásico conforme a IEC 60947-32,8; 2 A a 690 V CA-23A trifásico conforme a IEC 60947-33,3; 3 A a 400 V CA-3 trifásico conforme a IEC 60947-33,8; 3 A a 500 V CA-23A trifásico conforme a IEC 60947-34,6; 4 A a 230 V CA-3 trifásico conforme a IEC 60947-34,8 A a 400 V CA - 23 A trifásico conforme a IEC 60947-35,6 A a 230 V CA - 23 A trifásico conforme a IEC 60947-3
Durabilidad eléctrica: 1000000 ciclos AC-151000000 ciclos AC-21500000 ciclos AC-23500000 ciclos AC-3
Velocidad máxima de funcionamiento: 2,5 ciclos/min AC-212,5 ciclos/min AC-232,5 ciclos/min AC-38,333 ciclos/min AC-15
Corriente de cortocircuito: 10000 A
Protección contra cortocircuitos: Fusible de cartucho 16 A, tipo gG
[Uimp] Tensión nominal de resistencia al impulso: 4 kV en función de aislamiento, 6 kV conforme a IEC 60947-1
Operación de contacto: Descanso lento
Apertura positiva: Con
Conexión eléctrica: Terminales de tornillo cautivo flexibles, capacidad de sujeción: 2 x 1,5 mm²; terminales de tornillo cautivo sólidos, capacidad de sujeción: 1 x 2,5 mm²
Durabilidad mecánica: 1.000.000 de ciclos
Ancho total del CAD: 45 mm
Altura total del CAD: 50 mm
Profundidad total del CAD: 69 mm
Peso del producto: 0,19 kg
Código de compatibilidad: K1F
Normas: CENELEC EN 50013EN/IEC 60947-3 para circuito de potenciaEN/IEC 60947-5-1 para circuito de control
Certificaciones de producto: CSA 240 V 1 hp 1 fase; CSA 240 V 3 hp 3 fases 2 polos; UL 240 V 1 hp 3 fases; UL 240 V 0,33 hp 1 fase 2 polos
Tratamiento protector: TC
Temperatura ambiente para el funcionamiento: -25...55 °C
Temperatura ambiente para el almacenamiento: -40...70 °C
Resistencia a los golpes: 30 gn conforme a IEC 68-2-27
Resistencia a la vibración: 5 gn conforme a IEC 68-2-6 (f = 10...150 Hz)
Clase de protección contra descargas eléctricas: Clase II conforme a IEC 536. Clase II conforme a NF C 20-030.
Estado de la oferta sostenible: Producto Green Premium Reglamento REACH
Código EAN: 3389110979176
