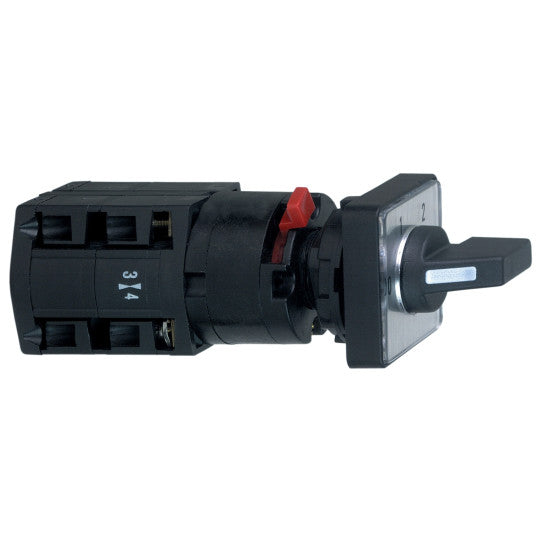

Interruptor de leva - 2 polos - 60° - 10 A - para Ø 16 o 22 mm - K10D012QCH
DESCRIPCIÓN
| Gama de productos: | Harmony K |
|---|---|
| Tipo de producto o componente: | Interruptor de leva completo |
| Nombre del componente: | K10 |
| [Ith] corriente térmica convencional de aire libre: | 10 A |
| Montaje del producto: | Montaje frontal |
| Modo de reparación: | Agujero de Ø 16 o 22 mm |
| Tipo de cabezal de interruptor de leva: | Con placa frontal 30 x 30 mm |
| Tipo de operador: | Mango negro |
| Candado con manija giratoria: | Sin |
| Presentación de la leyenda: | Con leyenda metálica, numeración negra 0 - 1 - 2 |
| Función del interruptor de leva: | Interruptor de paso |
| Devolver: | Sin |
| Posición de apagado: | Con posición de apagado |
| Descripción de los postes: | 2P |
| Cambio de posiciones: | Derecha: 270° - 330° - 30° |
| Grado de protección IP: | Bloque de contactos: IP20. Cabezal operativo: IP65 conforme a IEC 60529. |
| Número de pasos: | 2 |
|---|---|
| Ángulo de cambio: | 60° |
| [Ui] Tensión de aislamiento nominal: | 440 V (grado de contaminación 3) conforme a IEC 60947-1 |
| Potencia operativa nominal en W: | 370 W AC-23A, 110/120 V monofásico; 750 W AC-23A, 220/240 V monofásico |
| Potencia nominal en CV: | 0,33 hp a 110/120 V CA, monofásico; 0,75 hp a 220/240 V CA, monofásico |
| [Ie] corriente operativa nominal CA: | 10 A a 400 V CA - 110 A a 400 V CA - 21A - 3 A a 240 V CA - 156 A a 120 V CA - 15 |
| [Ie] corriente operativa nominal CC: | 10 A con carga resistiva de 24 V; 0,3 A con carga resistiva de 220 V; 0,7 A con carga resistiva de 110 V. |
| Durabilidad eléctrica: | 100000000 ciclos |
| Protección contra cortocircuitos: | Fusible de cartucho de 10 A, tipo gG |
| [Uimp] Tensión nominal de resistencia al impulso: | 4 kV conforme a IEC 60947-1 |
| Operación de contacto: | Descanso lento |
| Conexión eléctrica: | Terminales de sujeción con tornillo cautivo, capacidad de sujeción: 2 x 1,5 mm² |
| Durabilidad mecánica: | 1.000.000 de ciclos |
| Ancho total del CAD: | 30 mm |
| Altura total del CAD: | 30 mm |
| Profundidad total del CAD: | 88 milímetros |
| Peso del producto: | 0,045 kilogramos |
| Código de compatibilidad: | K10 |
| Normas: | CENELEC EN 50013EN/IEC 60947-3EN/IEC 60947-5-1 |
|---|---|
| Certificaciones de producto: | CULus |
| Tratamiento protector: | TC |
| Temperatura ambiente para el funcionamiento: | -20...55 °C |
| Temperatura ambiente para el almacenamiento: | -40...70 °C |
| Clase de protección contra descargas eléctricas: | Clase II según IEC 60536 |
| Reglamento REACH: | Libre de sustancias extremadamente preocupantes por encima del umbral REACH. Libre de SVHC. |
| Código EAN: | 3389110076592 |
|---|
