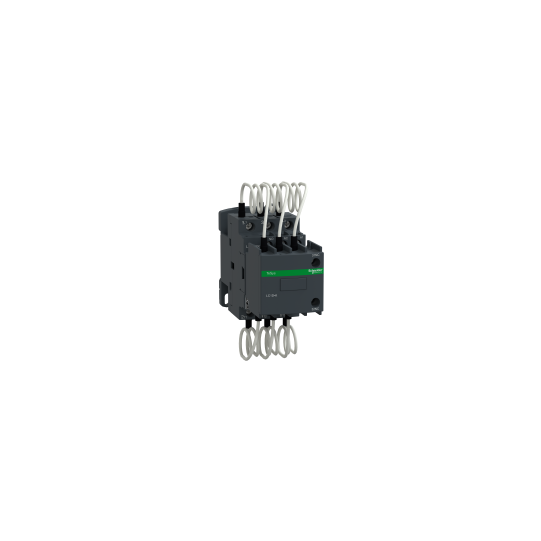

Contactor de condensador, TeSys D, 12,5 kVAR a 400 V/50 Hz, bobina 230 V CA 50/60 Hz - LC1DFKP7
DESCRIPCIÓN
| Rango: | TeSysTeSys Deca |
|---|---|
| Gama de productos: | TeSys DTeSys Deca |
| Nombre del producto: | TeSys LC1D.KTeSys Deca |
| Tipo de producto o componente: | Contactor de servicio de condensador |
| Nombre corto del dispositivo: | LC1DFK |
| Aplicación del dispositivo: | Control |
| Aplicación del contactor: | Corrección del factor de potencia |
| Categoría de utilización: | AC-6b |
| Descripción de los postes: | 3P |
| Composición de contacto del polo: | 3 NO |
| [Ue] Tensión nominal de funcionamiento: | Circuito de alimentación: 690 V CA 50/60 Hz |
| Potencia reactiva nominal: | 7 kvar a 230 V CA 50 Hz 60 °C12,5 kvar a 400 V CA 50 Hz 60 °C 13 kvar a 440 V CA 50 Hz 60 °C 21 kvar a 690 V CA 50 Hz 60 °C |
| Tipo de circuito de control: | Corriente alterna a 50/60 Hz |
| [Uc] Tensión del circuito de control: | 230 V CA 50/60 Hz |
| Composición de contacto auxiliar: | 1 NO + 2 NC instantáneo |
| Durabilidad eléctrica: | 300 000 ciclos a Ue 400 V; 200 000 ciclos a Ue 690 V |
| Soporte de montaje: | Placa para riel DIN |
| Normas: | EN/IEC 60947-1 EN/IEC 60947-4-1 IEC 60335-1 |
| Certificaciones de producto: | Esquema CB de IECEE UKCA |
| Conexiones - terminales: | Circuito de control: terminales de tornillo 1 1...4 mm² - rigidez del cable: sólido. Circuito de control: terminales de tornillo 2 1...4 mm² - rigidez del cable: sólido. Circuito de control: terminales de tornillo 1 1...4 mm² - rigidez del cable: flexible sin extremo. Circuito de control: terminales de tornillo 2 1...4 mm² - rigidez del cable: flexible sin extremo. Circuito de control: terminales de tornillo 1 1...4 mm² - rigidez del cable: flexible con extremo. Circuito de control: terminales de tornillo 2 1...2,5 mm² - rigidez del cable: flexible con extremo. Circuito de alimentación: terminales de tornillo 1 1,5...6 mm² - rigidez del cable: sólido. Circuito de alimentación: terminales de tornillo 2 1,5...4 mm² - rigidez del cable: sólido. Circuito de alimentación: terminales de tornillo 1 1,5...6 mm² - rigidez del cable: flexible sin extremo. Circuito de alimentación: terminales de tornillo 2 1,5...6 mm² - cable. Rigidez: flexible sin terminal de cable. Circuito de alimentación: terminales de tornillo 1 (1,5...6 mm²). Rigidez del cable: flexible con terminal de cable. Circuito de alimentación: terminales de tornillo 2 (1,5...4 mm²). Rigidez del cable: flexible con terminal de cable. |
| Par de apriete: | Circuito de control: 1,7 Nm - en terminales de tornillo. Circuito de alimentación: 1,7 Nm - en terminales de tornillo. |
| Velocidad máxima de funcionamiento: | 240 ciclos/hora |
| Tipo de contactos auxiliares: | Tipo mecánicamente enlazado 1 NA + 2 NC conforme a IEC 60947-5-1 |
|---|---|
| Código de compatibilidad: | LC1D |
| Grado de protección IP: | Cara frontal IP20 conforme a IEC 60529 |
|---|---|
| Temperatura ambiente para el funcionamiento: | -5...60 °C |
| Temperatura ambiente para el almacenamiento: | -60...80 °C |
| Altitud de funcionamiento: | 0...3000 metros |
| Altura: | 115 milímetros |
| Ancho: | 45 mm |
| Profundidad: | 121 mm |
| Peso del producto: | 0,53 kg |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606480401794 |
|---|
