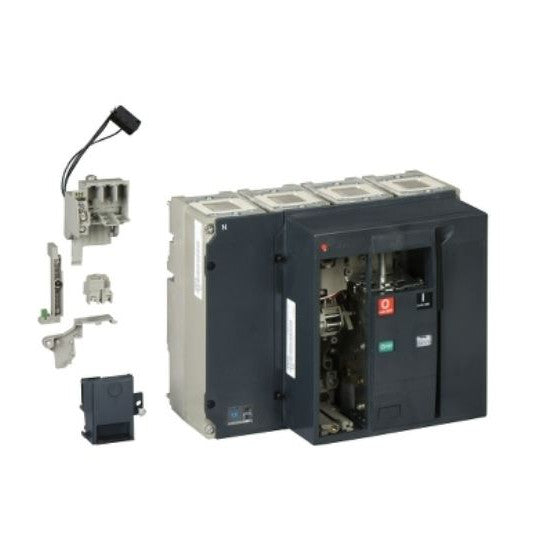

Bastidor básico de interruptor automático, ComPact NS 800N, 50 kA a 415 VCA, 800 A, fijo, de accionamiento eléctrico, sin unidad de disparo, 4 P - 33284
DESCRIPCIÓN
| Rango: | Compacto |
|---|---|
| Gama de productos: | ComPact NS630b...1600 |
| Nombre del producto: | ComPact NS |
| Nombre corto del dispositivo: | NS800N compacto |
| Tipo de producto o componente: | Estructura básica |
| Aplicación del dispositivo: | Distribución |
| Nombre del disyuntor: | NS800N compacto |
| Descripción de los postes: | 4P |
| Posición neutral: | Izquierda |
| [En] corriente nominal: | 800 A a 50 °C |
| [Ue] Tensión nominal de funcionamiento: | 690 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de la red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría B |
| Capacidad de ruptura: | 30 kA Icu a 660/690 V CA 50/60 Hz conforme a IEC 60947-250 kA Icu a 380/415 V CA 50/60 Hz conforme a IEC 60947-250 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-250 kA Icu a 220/240 V CA 50/60 Hz conforme a IEC 60947-240 kA Icu a 500/525 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | N 50 kA 415 V CA |
| Tipo de control: | mecanismo motor |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 1000 V CA 50/60 Hz conforme a IEC 60947-2 |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV conforme a IEC 60947-2 |
| [Ics] Capacidad de ruptura de servicio nominal: | 30 kA a 500/525 V CA 50/60 Hz conforme a IEC 60947-2 (funcionamiento eléctrico) 22 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 (funcionamiento eléctrico) 37 kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-2 (funcionamiento eléctrico) 37 kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-2 (funcionamiento eléctrico) 37 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 (funcionamiento eléctrico) |
| [Icw] Corriente nominal de resistencia a corto plazo: | 19,2 kA 1 s conforme a IEC 60947-2 |
| Protección instantánea integral: | 40 kA |
| Durabilidad mecánica: | 10000 ciclos conforme a IEC 60947-2 |
| Durabilidad eléctrica: | 2000 ciclos 690 V CA 50/60 Hz In conforme a IEC 60947-24000 ciclos 690 V CA 50/60 Hz In/2 conforme a IEC 60947-25000 ciclos 440 V CA 50/60 Hz In conforme a IEC 60947-26000 ciclos 440 V CA 50/60 Hz In/2 conforme a IEC 60947-2 |
| Pérdidas de potencia: | 15 W |
| Soporte de montaje: | Espaldar |
| Presentación de la conexión: | 70 mm |
| Tipo de protección: | Sin protección |
| Altura: | 327 mm |
| Ancho: | 280 mm |
| Profundidad: | 147 mm |
| Código de compatibilidad: | NS800 |
| Normas: | IEC 60947-2 |
|---|---|
| Certificaciones de producto: | ASTALCIEASEFA |
| Grado de contaminación: | 3 conforme a la norma IEC 60947 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a EN 50102 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Reglamento REACH: | Libre de sustancias extremadamente preocupantes por encima del umbral establecido en la Directiva RoHS de la UE. |
| Código EAN: | 3303430332848 |
|---|
