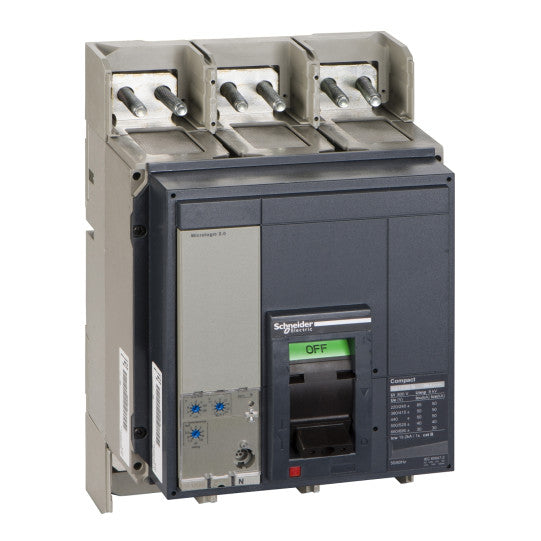

Interruptor automático ComPact NS1250N, 50 kA a 415 VCA, unidad de disparo Micrologic 2.0, 1250 A, fijo, 3 polos 3d - 33478
DESCRIPCIÓN
| Rango: | Compacto |
|---|---|
| Nombre del producto: | ComPact NS |
| Gama de productos: | ComPact NS630b...1600 |
| Nombre corto del dispositivo: | Compact NS1250N |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Distribución |
| Descripción de los postes: | 3P |
| Descripción de los postes protegidos: | 3D |
| [En] corriente nominal: | 1250 A a 50 °C |
| [Ue] Tensión nominal de funcionamiento: | 690 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría B |
| Capacidad de ruptura: | 30 kA Icu a 660/690 V CA 50/60 Hz conforme a IEC 60947-250 kA Icu a 380/415 V CA 50/60 Hz conforme a IEC 60947-250 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-285 kA Icu a 220/240 V CA 50/60 Hz conforme a IEC 60947-240 kA Icu a 500/525 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | N 50 kA 415 V CA |
| Nombre de la unidad de viaje: | Micrologic 2.0 |
| Tecnología de la unidad de viaje: | Electrónico |
| Funciones de protección de la unidad de disparo: | LI |
| Tipo de control: | Manija giratoria Interruptor |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 800 V CA 50/60 Hz conforme a IEC 60947-2 |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV conforme a IEC 60947-2 |
| [Ics] Capacidad de ruptura de servicio nominal: | 30 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-240; kA a 500/525 V CA 50/60 Hz conforme a IEC 60947-250; kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-250; kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-250; kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 |
| [Icw] Corriente nominal de resistencia a corto plazo: | 19,2 kA 1 s conforme a IEC 60947-2 |
| Durabilidad mecánica: | 10000 ciclos |
| Durabilidad eléctrica: | 2000 ciclos a 690 V In3000 ciclos a 690 V In/24000 ciclos a 440 V In5000 ciclos a 440 V In/2 |
| Pérdidas de potencia: | 44 W |
| Soporte de montaje: | Espaldar |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Presentación de la conexión: | 70 mm |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 1250 A a 50 °C |
| Ajuste de recogida de larga duración tipo Ir: | 9 configuraciones ajustables |
| Amplio rango de ajuste de recogida: | 0.4...1 x En |
| Tipo de ajuste de retardo prolongado: | 9 configuraciones ajustables |
| [tr] Rango de ajuste de retardo a largo plazo: | 12,5...600 s a 1,5 x Ir0,5...24 s a 6 x Ir0,7...16,6 s a 7,2 x Ir |
| Memoria térmica: | 20 minutos |
| Ajuste de recogida instantánea tipo II: | Ajustable |
| Rango de ajuste de captación instantánea: | 1,5...10 x Ir |
| Protección contra fugas a tierra: | Sin |
| ZSI de enclavamiento selectivo por zonas: | Sin |
| Composición del contacto auxiliar: | 1 NO/NC |
| Señalización local: | 4 LED (rojos) para indicación de fallo; 1 LED (amarillo) para sobrecarga. |
| Ancho: | 210 mm |
| Altura: | 327 mm |
| Profundidad: | 147 mm |
| Peso del producto: | 14 kg |
| Código de compatibilidad: | NS1250 |
| Normas: | EN/IEC 60947-2 |
|---|---|
| Certificaciones de producto: | ASEFAASTA |
| Grado de contaminación: | 3 conforme a la norma IEC 60947 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a EN 50102 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3303430334781 |
|---|---|
| Texto de sustitución: | Producto obsoleto. |
