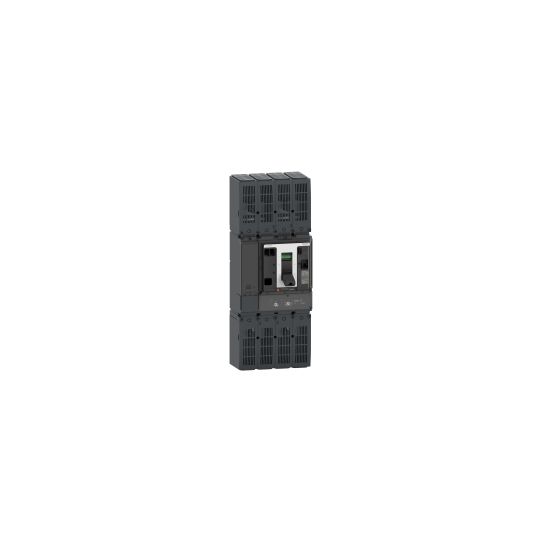

Interruptor automático ComPacT NSX1000 TM-DC, 2 polos, 1000 A, 50 kA a 600 V CC, sin conector de cable desnudo - C1BN2TM10HD
DESCRIPCIÓN
| Rango: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | ComPacT NSX DC nueva generación |
| Gama de productos: | ComPacT NSX630...1200 CC nueva generación |
| Nombre corto del dispositivo: | NSX1200 DC |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Distribución |
| Descripción de los postes: | 2P |
| Descripción de los postes protegidos: | 2D |
| [En] corriente nominal: | 1000 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 600 V CC |
| Tipo de red: | corriente continua |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 50 kA Icu a 24...300 V CC 1 polo conforme a IEC 60947-250 kA Icu a 300...600 V CC 2 polos en serie conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | N 50 kA 600 V CC |
| Nombre de la unidad de viaje: | TM-DC |
| Tecnología de la unidad de viaje: | Termomagnético |
| Funciones de protección de la unidad de disparo: | LI |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 750 V CC conforme a IEC 60947-2 |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV conforme a IEC 60947-2 |
| [Ics] Capacidad de ruptura de servicio nominal: | 12,5 kA a 24...300 V CC conforme a IEC 60947-2; 12,5 kA a 300...600 V CC conforme a IEC 60947-2 |
| Durabilidad mecánica: | 5000 ciclos |
| Durabilidad eléctrica: | 2000 ciclos a 600 V de entrada / 21000 ciclos a 600 V de entrada |
| Soporte de montaje: | Espaldar |
| Posición de montaje: | Horizontal y vertical. Plano en la parte posterior. |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Presentación de la conexión: | 45 mm |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 1000 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | Ajustable |
| Amplio rango de ajuste de recogida: | 0.7...1 x En |
| Tipo de ajuste de retardo prolongado: | Fijado |
| Ajuste de recogida instantánea tipo II: | Ajustable |
| Rango de ajuste de captación instantánea: | 2.5...5 x En |
| Protección contra fugas a tierra: | Sin |
| Número de espacios: | 6 ranuras |
| Ancho: | 185 milímetros |
| Altura: | 350 milímetros |
| Profundidad: | 110 milímetros |
| Peso neto: | 9,4 kg |
| Código de compatibilidad: | NSX1000 |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | CCCEACMarina |
| Categoría de sobretensión: | Clase II |
| Clase de protección contra descargas eléctricas: | Clase II |
| Grado de contaminación: | 3 conforme a IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606482005648 |
|---|
