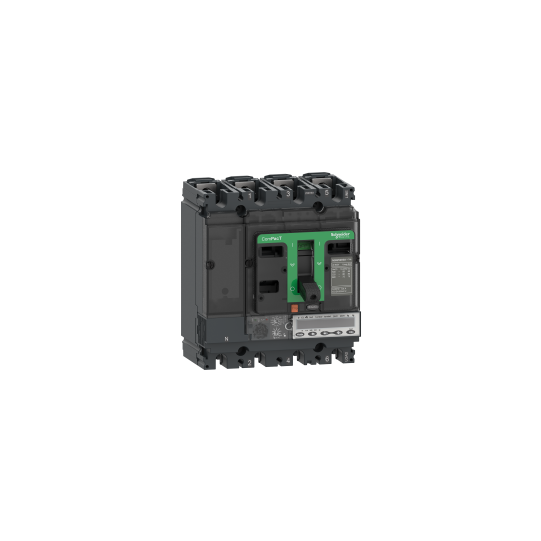

Interruptor automático ComPacT NSX100HB2, 100 kA a 690 VCA, unidad de disparo EM MicroLogic 6.2 de 80 A, 3 polos 3d - C10W36M080
DESCRIPCIÓN
| Rango: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | Nueva generación de ComPacT NSX |
| Gama de productos: | ComPacT NSX100...250 nueva generación |
| Nombre corto del dispositivo: | NSX100HB2 |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Protección del motor |
| Descripción de los postes: | 3P |
| Descripción de los postes protegidos: | 3D |
| [En] corriente nominal: | 80 A a 65 °C |
| [Ue] Tensión nominal de funcionamiento: | 690 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | Capacidad de corriente de descarga (Icu) de 100 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2100 kA a 525 V CA 50/60 Hz conforme a IEC 60947-2100 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | HB2 100 kA 690 V CA |
| Nombre de la unidad de viaje: | Micrologic 6.2 EM |
| Tecnología de la unidad de viaje: | Electrónico |
| Funciones de protección de la unidad de disparo: | LSIG |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV |
| [Ics] Capacidad de ruptura de servicio nominal: | 100 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2; 100 kA a 525 V CA 50/60 Hz conforme a IEC 60947-2; 100 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 20000 ciclos a 440 V In/210000 ciclos a 440 V In10000 ciclos a 690 V In/25000 ciclos a 690 V In |
| Potencia disipada por polo: | 3,01 W |
| Soporte de montaje: | Espaldar |
| Posición de montaje: | Horizontal y vertical. Plano en la parte posterior. |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Presentación de la conexión: | 35 milímetros |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 80 A a 65 °C |
| Clase de viaje del motor: | 3010520 |
| Protección complementaria del motor: | Arranque prolongado. Carga insuficiente. Rotor bloqueado. Desequilibrio de fase. |
| Ajuste de recogida de larga duración tipo Ir: | 9 configuraciones ajustables |
| Amplio rango de ajuste de recogida: | 35...80 A |
| Tipo de ajuste de retardo prolongado: | Ajustable |
| [tr] Rango de ajuste de retardo a largo plazo: | 120 s a 1,5 x Ir para la clase de viaje 56,5 s a 6 x Ir para la clase de viaje 55 s a 7,2 x Ir para la clase de viaje 5240 s a 1,5 x Ir para la clase de viaje 1013,5 s a 6 x Ir para la clase de viaje 1010 s a 7,2 x Ir para la clase de viaje 10480 s a 1,5 x Ir para la clase de viaje 2026 s a 6 x Ir para la clase de viaje 2020 s a 7,2 x Ir para la clase de viaje 20720 s a 1,5 x Ir para la clase de viaje 3038 s a 6 x Ir para la clase de viaje 3030 s a 7,2 x Ir para la clase de viaje 30 |
| Memoria térmica: | 20 minutos antes y después del viaje |
| Tipo de ajuste de recogida de corta duración Isd: | Ajustable |
| [Isd] Rango de ajuste de recogida de corta duración: | 5...13 x Ir |
| Tipo de ajuste de retardo de corta duración: | Fijado |
| Ajuste de recogida instantánea tipo II: | Fijado |
| Rango de ajuste de captación instantánea: | 1200 A |
| Tipo de ajuste de captación de falla a tierra: | 9 configuraciones ajustables |
| [Ig] Rango de ajuste de detección de fallas a tierra: | 0.2...1 x InIg habilitar/deshabilitar |
| Tipo de ajuste de retardo de tiempo de falla a tierra -tg: | 5 ajustes ajustables |
| [tg] Rango de ajuste del retardo de tiempo de falla a tierra: | 0...0,4 s |
| Protección contra fugas a tierra: | Sin |
| ZSI de enclavamiento selectivo por zonas: | Con |
| Número de espacios: | 5 espacios |
| Señalización local: | LED verde parpadeante indica que está listo para funcionar. LED rojo indica que la temperatura supera el punto de ajuste. |
| Tipo de visualización: | Pantalla LCD |
| Tipo de medición: | medidor de energía |
| Comunicación de datos: | Maxímetros/minímetros, secuencia de fases, historiales con marca de tiempo y tablas de eventos, ajustes de protección y alarma, calidad de la energía, valores instantáneos y de demanda, función de imagen térmica, indicadores de mantenimiento, corriente y potencia de demanda, medición de energía. |
| Ancho: | 105 mm |
| Altura: | 161 mm |
| Profundidad: | 86 mm |
| Peso neto: | 2,05 kg |
| Código de compatibilidad: | NSX100 |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | EACMarineCCC |
| Categoría de sobretensión: | Clase II |
| Clase de protección contra descargas eléctricas: | Clase II |
| Grado de contaminación: | 3 conforme a IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente del aire para el almacenamiento: | -40...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606482013698 |
|---|
