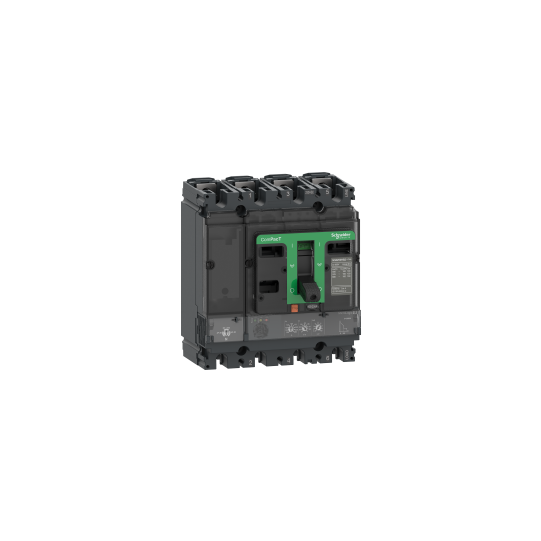

Interruptor automático ComPacT NSX100R, 200 kA a 415 VCA, unidad de disparo MicroLogic 2.2 de 100 A, 4 polos 4d - C10R42D100
DESCRIPCIÓN
| Rango: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | Nueva generación de ComPacT NSX |
| Gama de productos: | ComPacT NSX100...250 nueva generación |
| Nombre corto del dispositivo: | NSX100R |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Distribución |
| Descripción de los postes: | 4P |
| Descripción de los postes protegidos: | 4D3D + N/23D |
| Posición neutral: | Izquierda |
| [En] corriente nominal: | 100 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 690 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de la red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 200 kA Icu a 220/240 V CA 50/60 Hz conforme a IEC 60947-2; 200 kA Icu a 380/415 V CA 50/60 Hz conforme a IEC 60947-2; 200 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2; 80 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-2; 65 kA Icu a 525 V CA 50/60 Hz conforme a IEC 60947-2; 45 kA Icu a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | R 200 kA 415 V CA |
| Nombre de la unidad de viaje: | Micrologic 2.2 |
| Tecnología de la unidad de viaje: | Electrónico |
| Funciones de protección de la unidad de disparo: | LSoI |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV |
| [Ics] Capacidad de ruptura de servicio nominal: | 200 kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-2; 200 kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-2; 200 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2; 80 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2; 65 kA a 525 V CA 50/60 Hz conforme a IEC 60947-2; 45 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 20000 ciclos a 440 V In/210000 ciclos a 440 V In10000 ciclos a 690 V In/25000 ciclos a 690 V In |
| Potencia disipada por polo: | 4,7 W |
| Soporte de montaje: | Espaldar |
| Posición de montaje: | Horizontal y vertical. Plano en la parte posterior. |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Presentación de la conexión: | 35 milímetros |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 100 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | 9 configuraciones ajustables |
| Amplio rango de ajuste de recogida: | 40...100 A |
| Tipo de ajuste de retardo prolongado: | Fijado |
| [tr] Rango de ajuste de retardo a largo plazo: | 400 s a 1,5 x Ir16 s a 6 x Ir11 s a 7,2 x Ir |
| Ajuste de protección neutral: | 0,5 x Ir (3D + N/2) 1 x Ir (4D) Sin protección (3D) |
| Memoria térmica: | 20 minutos antes y después del viaje |
| Tipo de ajuste de recogida de corta duración Isd: | 9 configuraciones ajustables |
| [Isd] Rango de ajuste de recogida de corta duración: | 1,5...10 x Ir |
| Tipo de ajuste de retardo de corta duración: | Fijado |
| Ajuste de recogida instantánea tipo II: | Fijado |
| Rango de ajuste de captación instantánea: | 1500 A |
| Protección contra fugas a tierra: | Sin |
| ZSI de enclavamiento selectivo por zonas: | Sin |
| Número de espacios: | 5 espacios |
| Señalización local: | LED verde intermitente: listo para funcionar. LED rojo (105 %): sobrecarga. LED naranja (90 %): sobrecarga. |
| Ancho: | 140 mm |
| Altura: | 161 mm |
| Profundidad: | 86 mm |
| Peso neto: | 2,4 kilogramos |
| Código de compatibilidad: | NSX100 |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | EACCCCMarina |
| Categoría de sobretensión: | Clase II |
| Clase de protección contra descargas eléctricas: | Clase II |
| Grado de contaminación: | 3 conforme a IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606482001183 |
|---|
