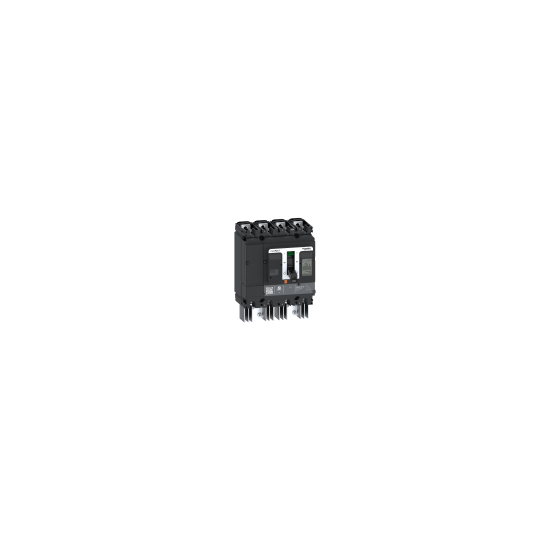

Interruptor automático ComPacT NSX250 TM DC EP, 20 kA/1500 V CC, 4 polos, unidad de disparo TM-DC EP 250 A - C25F4TM250D3
DESCRIPCIÓN
| Rango: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | ComPacT NSX DC EP |
| Gama de productos: | ComPacT NSX250/500 DC EP |
| Nombre corto del dispositivo: | NSX250 DC EP |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Aplicación fotovoltaica marina |
| Descripción de los postes: | 4P |
| [En] corriente nominal: | 250 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 1500 V CC |
| Tipo de red: | corriente continua |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 20 kA Icu a 1500 V CC, 4 polos en serie, conforme a IEC 60947-2; 50 kA Icu a 1100 V CC, 4 polos en serie, conforme a IEC 60947-2. |
| Código de capacidad de ruptura: | F 20 kA 1500 V CC |
| Nombre de la unidad de viaje: | TM-DC |
| Tecnología de la unidad de viaje: | Termomagnético |
| Funciones de protección de la unidad de disparo: | LI |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 1600 V CC conforme a IEC 60947-2 |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV conforme a IEC 60947-2 |
| [Ics] Capacidad de ruptura de servicio nominal: | 20 kA a 1500 V CC conforme a IEC 60947-2; 20 kA a 1100 V CC conforme a IEC 60947-2 |
| Durabilidad mecánica: | 10000 ciclos |
| Durabilidad eléctrica: | 4500 ciclos a 1500 V en |
| Soporte de montaje: | Espaldar |
| Posición de montaje: | Horizontal y vertical. Plano en la parte posterior. |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 250 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | Ajustable |
| Amplio rango de ajuste de recogida: | 0.7...1 x En |
| Tipo de ajuste de retardo prolongado: | Fijado |
| Ajuste de recogida instantánea tipo II: | Fijado |
| Rango de ajuste de captación instantánea: | 1500 A |
| Protección contra fugas a tierra: | Sin |
| Ancho: | 140 mm |
| Altura: | 161 milímetros |
| Profundidad: | 86 milímetros |
| Peso neto: | 2,8 kilogramos |
| Código de compatibilidad: | NSX250 |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | CCC |
| Grado de contaminación: | 3 conforme a IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606481988607 |
|---|
