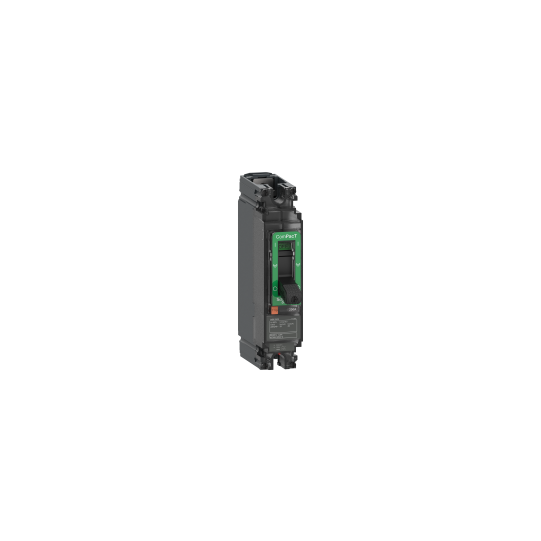

Interruptor automático ComPacT NSX250N AC, 25 kA a 240 VCA, unidad de disparo TMD 250 A, 1 polo 1d - C25N1TM250
DESCRIPCIÓN
| Rango: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | Nueva generación de ComPacT NSX |
| Gama de productos: | ComPacT NSX100...250 nueva generación |
| Nombre corto del dispositivo: | NSX250N |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Distribución |
| Descripción de los postes: | 1P |
| Descripción de los postes protegidos: | 1D |
| [En] corriente nominal: | 250 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 277 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de la red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 90 kA Icu a 220/240 V CA 50/60 Hz conforme a IEC 60947-250 kA Icu a 380/415 V CA 50/60 Hz conforme a IEC 60947-250 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-236 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-235 kA Icu a 525 V CA 50/60 Hz conforme a IEC 60947-210 kA Icu a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | N 25 kA 240 V CA |
| Nombre de la unidad de viaje: | TM-D |
| Tecnología de la unidad de viaje: | Termomagnético |
| Funciones de protección de la unidad de disparo: | LI |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 750 V CA 50/60 Hz conforme a IEC 60947-2 |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV conforme a IEC 60947-2 |
| [Ics] Capacidad de ruptura de servicio nominal: | 90 kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-250 kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-250 kA a 440 V CA 50/60 Hz conforme a IEC 60947-236 kA a 500 V CA 50/60 Hz conforme a IEC 60947-235 kA a 525 V CA 50/60 Hz conforme a IEC 60947-210 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durabilidad mecánica: | 10000 ciclos |
| Durabilidad eléctrica: | 10000 ciclos a 440 V de entrada / 25000 ciclos a 440 V de entrada |
| Potencia disipada por polo: | 18,75 W |
| Soporte de montaje: | Espaldar |
| Posición de montaje: | Horizontal y vertical. Plano en la parte posterior. |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Presentación de la conexión: | 35 milímetros |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 250 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | Fijado |
| Amplio rango de ajuste de recogida: | 1 x En |
| Tipo de ajuste de retardo prolongado: | Fijado |
| Ajuste de recogida instantánea tipo II: | Fijado |
| Rango de ajuste de captación instantánea: | 850 A |
| Protección contra fugas a tierra: | Sin |
| Ancho: | 35 milímetros |
| Altura: | 161 mm |
| Profundidad: | 86 mm |
| Peso neto: | 0,7 kg |
| Código de compatibilidad: | NSX250 |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | CCCEACMarina |
| Categoría de sobretensión: | Clase II |
| Clase de protección contra descargas eléctricas: | Clase II |
| Grado de contaminación: | 3 conforme a la norma IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606481995964 |
|---|
