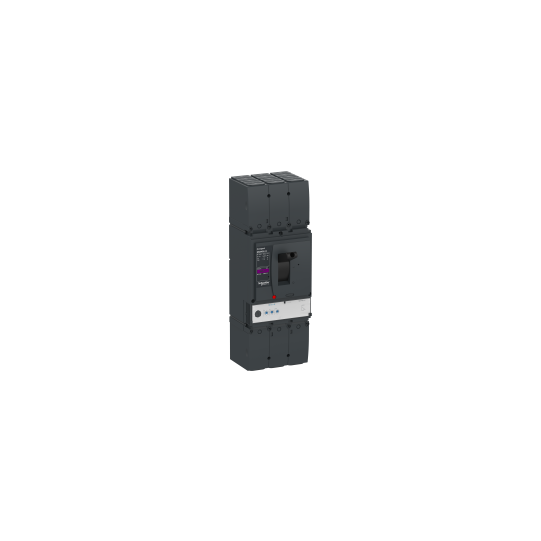

Interruptor automático ComPacT NSX400K, 36 kA a 800 VCA, 10 kA a 1000 VCA, unidad de disparo MicroLogic 2.3, 250 A, 3 polos 3d - C40K32D250
DESCRIPCIÓN
| Rango: | Compacto |
|---|---|
| Gama de productos: | ComPact NSX400...630 |
| Nombre corto del dispositivo: | ComPacT NSX400K |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Aplicación especial |
| Descripción de los postes: | 3P |
| Descripción de los postes protegidos: | 3º |
| [En] corriente nominal: | 250 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 800...1000 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de la red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 36 kA Icu a 800 V CA 50/60 Hz conforme a IEC 60947-2; 1000 kA Icu a 1000 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | K 10 kA 1000 V CA |
| Nombre de la unidad de viaje: | Micrologic 2.3 |
| Tecnología de la unidad de viaje: | Electrónico |
| Funciones de protección de la unidad de disparo: | LSoI |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 1000 V CA 50/60 Hz |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV |
| [Ics] Capacidad de ruptura de servicio nominal: | 10 kA a 800 V CA 50/60 Hz conforme a IEC 60947-2; 10 kA a 1000 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durabilidad mecánica: | 15000 ciclos |
| Durabilidad eléctrica: | 1000 ciclos a 1000 V en |
| Soporte de montaje: | Espaldar |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Presentación de la conexión: | 45 mm |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 250 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | 9 configuraciones ajustables |
| Amplio rango de ajuste de recogida: | 70...250 A |
| Tipo de ajuste de retardo prolongado: | Fijado |
| [tr] Rango de ajuste de retardo a largo plazo: | 11 s a 7,2 x Ir; 16 s a 6 x Ir; 400 s a 1,5 x Ir |
| Memoria térmica: | 20 minutos antes y después del viaje |
| Tipo de ajuste de recogida de corta duración Isd: | 9 configuraciones ajustables |
| [Isd] Rango de ajuste de recogida de corta duración: | 1,5...10 x Ir |
| Tipo de ajuste de retardo de corta duración: | Fijado |
| Ajuste de recogida instantánea tipo II: | Fijado |
| Rango de ajuste de captación instantánea: | 3000 A |
| Protección contra fugas a tierra: | Sin |
| ZSI de enclavamiento selectivo por zonas: | Sin |
| Número de espacios: | 6 ranuras |
| Señalización local: | LED verde intermitente: listo para funcionar. LED rojo (105 %): sobrecarga. LED naranja (90 %): sobrecarga. |
| Ancho: | 140 mm |
| Altura: | 255 milímetros |
| Profundidad: | 110 milímetros |
| Peso neto: | 6,05 kilogramos |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | CECC |
| Categoría de sobretensión: | IV |
| Clase de protección contra descargas eléctricas: | Clase II |
| Grado de contaminación: | 3 conforme a IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606481004826 |
|---|
