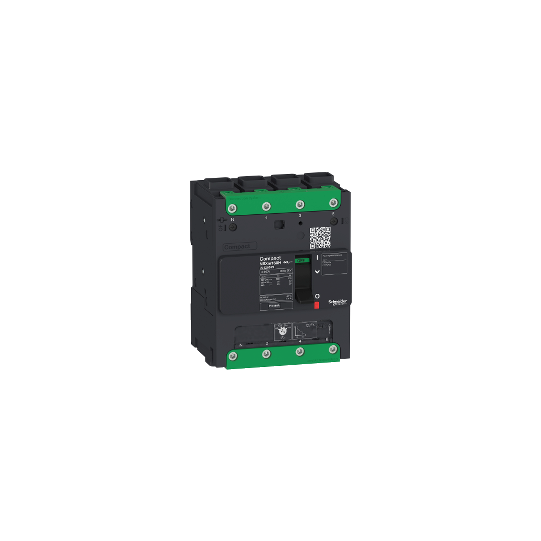

Interruptor automático compacto NSXm 125A 4P 70kA a 380/415V(IEC) Terminal EverLink - LV426518
DESCRIPCIÓN
| Rango: | Compacto |
|---|---|
| Nombre del producto: | ComPact NSXm |
| Gama de productos: | ComPact NSXm |
| Nombre corto del dispositivo: | NSXm 125H |
| Tipo de producto o componente: | Cortacircuitos |
| Aplicación del dispositivo: | Protección de la distribución |
| Descripción de los postes: | 4P |
| Descripción de los postes protegidos: | 3D |
| Posición neutral: | Izquierda |
| [En] corriente nominal: | 125 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 690 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 100 kA Icu a 220-240 V CA 50/60 Hz conforme a IEC 60947-2; 70 kA Icu a 380-415 V CA 50/60 Hz conforme a IEC 60947-2; 65 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | H 70 kA 415 V CA |
| Nombre de la unidad de viaje: | TM-D |
| Tecnología de la unidad de viaje: | Termomagnético |
| Funciones de protección de la unidad de disparo: | LI |
| Tipo de control: | Palanca |
| Modo de montaje: | Mediante tornillos. Clip-on. |
| [Ui] Tensión de aislamiento nominal: | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV |
| [Ics] Capacidad de ruptura de servicio nominal: | 100 kA a 220-240 V CA 50/60 Hz conforme a IEC 60947-2; 70 kA a 380-415 V CA 50/60 Hz conforme a IEC 60947-2; 65 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 10000 ciclos a 440 V In20000 ciclos a 440 V In/25000 ciclos a 690 V In10000 ciclos a 690 V In/2 |
| Soporte de montaje: | Riel PlateDIN |
| Conexiones - terminales: | 1 cable de terminal Everlink de 2,5 a 70 mm², de cobre flexible; 1 cable de terminal Everlink de 2,5 a 95 mm², de cobre rígido o trenzado. |
| Presentación de la conexión: | 35 mm con esparcidores, 27 mm sin esparcidores |
| Pasos de 9 mm: | Módulo 12 |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 125 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | Ajustable |
| Amplio rango de ajuste de recogida: | 0.7...1 x En |
| Tipo de ajuste de retardo prolongado: | Fijado |
| Corriente de disparo magnético: | 1250 A |
| Protección contra fugas a tierra: | Sin |
| Número de espacios: | 1 ranura para interruptor auxiliar OF1, 1 ranura para interruptor de alarma SD1, 1 ranura para disparador de tensión MN o MX |
| Ancho: | 108 milímetros |
| Altura: | 137 milímetros |
| Profundidad: | 80 milímetros |
| Peso del producto: | 1,42 kilogramos |
| Color: | Gris (RAL 7016) |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | CCCEACMarina |
| Grado de contaminación: | 3 conforme a IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606481176042 |
|---|
