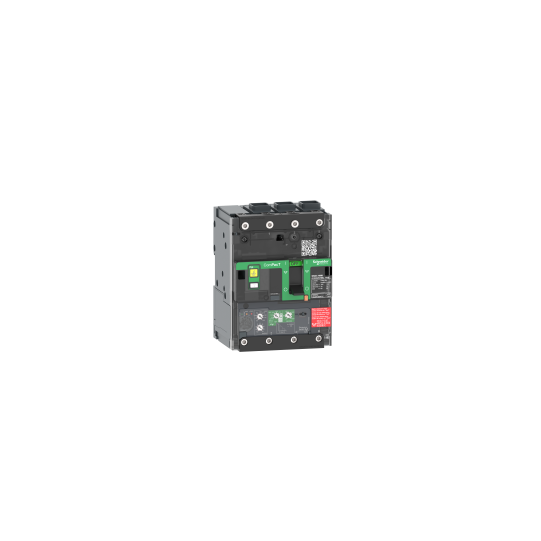

Interruptor automático ComPacT NSXm B (25 kA a 415 V CA), 3P 3d, 100 A, unidad de disparo Micrologic 4.1, conectores EverLink - C11B34V100L
DESCRIPCIÓN
| Rango: | ComPacT nueva generación |
|---|---|
| Nombre del producto: | ComPacT NSXm nueva generación |
| Gama de productos: | ComPacT NSXm nueva generación |
| Nombre corto del dispositivo: | NSXm 100B |
| Tipo de producto o componente: | Disyuntor de fuga a tierra |
| Aplicación del dispositivo: | Distribución |
| Descripción de los postes: | 3P |
| Descripción de los postes protegidos: | 3D |
| [En] corriente nominal: | 100 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 440 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 50 kA Icu a 220-240 V CA 50/60 Hz conforme a IEC 60947-2; 25 kA Icu a 380-415 V CA 50/60 Hz conforme a IEC 60947-2; 20 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2; 10 kA Icu a 500 V CA conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | B 25 kA 415 V CA |
| Nombre de la unidad de viaje: | Micrologic 4.1 |
| Tecnología de la unidad de viaje: | Electrónico |
| Funciones de protección de la unidad de disparo: | LSoIR |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 500 V CA 50/60 Hz |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV |
| [Ics] Capacidad de ruptura de servicio nominal: | 50 kA a 220-240 V CA 50/60 Hz conforme a IEC 60947-2; 25 kA a 380-415 V CA 50/60 Hz conforme a IEC 60947-2; 20 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2; 10 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 20000 ciclos a 440 V In/210000 ciclos a 440 V In10000 ciclos a 690 V In/25000 ciclos a 690 V In |
| Potencia disipada por polo: | 4,77 W |
| Soporte de montaje: | Espaldar |
| Posición de montaje: | Horizontal y vertical. Plano en la parte posterior. |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Conexiones - terminales: | 1 cable de terminal Everlink de 2,5 a 70 mm², cobre trenzado fino; 1 cable de terminal Everlink de 2,5 a 95 mm², aluminio/cobre rígido o trenzado. |
| Presentación de la conexión: | 35 mm con esparcidores, 27 mm sin esparcidores |
| Pasos de 9 mm: | 9 módulos |
| Valoración de la unidad de viaje: | 100 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | 9 configuraciones ajustables |
| Amplio rango de ajuste de recogida: | 40...100 A |
| Tipo de ajuste de retardo prolongado: | Fijado |
| [tr] Rango de ajuste de retardo a largo plazo: | 200 s a 1,5 x Ir8 s a 6 x Ir5 s a 7,2 x Ir |
| Memoria térmica: | 20 minutos antes y después del viaje |
| Tipo de ajuste de recogida de corta duración Isd: | 9 configuraciones ajustables |
| [Isd] Rango de ajuste de recogida de corta duración: | 1,5...10 x Ir |
| Tipo de ajuste de retardo de corta duración: | Fijado |
| Ajuste de recogida instantánea tipo II: | Fijado |
| Rango de ajuste de captación instantánea: | 1500 A |
| Protección contra fugas a tierra: | Integrado |
| Clase de protección contra fugas a tierra: | Clase A Clase AC |
| Tipo de ajuste de sensibilidad a fugas a tierra residuales: | Ajustable |
| [En] ajuste sensible a fugas a tierra residuales: | 30 mA100 mA300 mA500 mA1 A3 A5 A |
| Sensibilidad a fugas a tierra: | 30 mA para clase A, 100 mA para clase A, 300 mA para clase A, 500 mA para clase A1A, 30 mA para clase AC, 100 mA para clase AC, 300 mA para clase AC, 500 mA para clase AC1A, 3A para clase AC3A, 5A para clase AC |
| Tipo de ajuste del retardo de fuga a tierra residual: | Ajustable |
| [?t] Ajuste del retardo de tiempo de fuga a tierra residual: | 0 ms 60 ms 150 ms 500 ms 1000 ms |
| Número de espacios: | 1 ranura para interruptor auxiliar OF1, 1 ranura para interruptor de alarma SD1, 1 ranura para disparador de tensión MN o MX |
| Señalización local: | Bandera (verde) que indica la presencia de contactos auxiliares |
| Ancho: | 108 mm |
| Altura: | 144 mm |
| Profundidad: | 80 mm |
| Peso neto: | 1,63 kilogramos |
| Color: | Gris (RAL 7016) |
| Normas: | EN/IEC 60947 |
|---|---|
| Grado de contaminación: | 3 conforme a IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente del aire para el almacenamiento: | -40...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 2000 m sin reducción de potencia 5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606481992543 |
|---|
