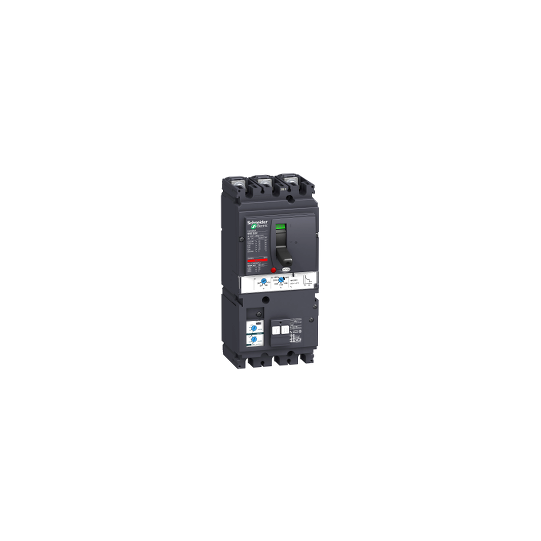

Interruptor automático VigiComPact NSX250B, 25 kA a 415 VCA, unidad de disparo TM-D 250 A, módulo adicional Vigi MH, 3P 3d - LV431900
DESCRIPCIÓN
| Rango: | Compacto |
|---|---|
| Nombre del producto: | ComPact NSX |
| Gama de productos: | ComPact NSX100...250 |
| Nombre corto del dispositivo: | VigiCompact NSX250B |
| Tipo de producto o componente: | Interruptor automático con complemento Vigi |
| Aplicación del dispositivo: | Distribución |
| Descripción de los postes: | 3P |
| Descripción de los postes protegidos: | 3º |
| [En] corriente nominal: | 250 A a 40 °C |
| [Ue] Tensión nominal de funcionamiento: | 440 V CA 50/60 Hz |
| Tipo de red: | C.A. |
| Frecuencia de red: | 50/60 Hz |
| Idoneidad para el aislamiento: | Sí, conforme a la norma EN/IEC 60947-2 |
| Categoría de utilización: | Categoría A |
| Capacidad de ruptura: | 15 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-2; 20 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2; 25 kA Icu a 380/415 V CA 50/60 Hz conforme a IEC 60947-2; 40 kA Icu a 220/240 V CA 50/60 Hz conforme a IEC 60947-2 |
| Código de capacidad de ruptura: | B 25 kA 415 V CA |
| Nombre de la unidad de viaje: | TM-D |
| Tecnología de la unidad de viaje: | Termomagnético |
| Funciones de protección de la unidad de disparo: | LI |
| Tipo de control: | Palanca |
| Modo de montaje: | Fijado |
| [Ui] Tensión de aislamiento nominal: | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] Tensión nominal de resistencia al impulso: | 8 kV |
| [Ics] Capacidad de ruptura de servicio nominal: | 20 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2; 25 kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-2; 40 kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-2; 15 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 5000 ciclos a 690 V In10000 ciclos a 690 V In/210000 ciclos a 440 V In20000 ciclos a 440 V In/2 |
| Soporte de montaje: | Espaldar |
| Conexión ascendente: | Frente |
| Conexión negativa: | Frente |
| Presentación de la conexión: | 35 milímetros |
| Tipo de protección: | L |
| Valoración de la unidad de viaje: | 250 A a 40 °C |
| Ajuste de recogida de larga duración tipo Ir: | Ajustable |
| Amplio rango de ajuste de recogida: | 0.7...1 x En |
| Tipo de ajuste de retardo prolongado: | Fijado |
| [tr] Rango de ajuste de retardo a largo plazo: | 120...400 s a 1,5 x ln15 s a 6 x ln |
| Tipo de ajuste de recogida de corta duración Isd: | Ajustable |
| [Isd] Rango de ajuste de recogida de corta duración: | 5...10 x En |
| Tipo de ajuste de retardo de corta duración: | Fijado |
| Protección contra fugas a tierra: | Con |
| Nombre del módulo adicional de fugas a tierra: | MH |
| Clase de protección contra fugas a tierra: | Clase A |
| Tipo de ajuste de sensibilidad a fugas a tierra residuales: | 5 ajustes ajustables |
| [En] ajuste sensible a fugas a tierra residuales: | 0.03...10 A |
| Tipo de ajuste del retardo de fuga a tierra residual: | 4 ajustes ajustables |
| Número de espacios: | 6 ranuras |
| Ancho: | 105 mm |
| Altura: | 236 mm |
| Profundidad: | 86 mm |
| Peso del producto: | 2,4 kilogramos |
| Código de compatibilidad: | NSX250 |
| Normas: | EN/IEC 60947 |
|---|---|
| Certificaciones de producto: | CCCEACMarina |
| Categoría de sobretensión: | Clase II |
| Clase de protección contra descargas eléctricas: | Clase II |
| Grado de contaminación: | 3 conforme a la norma IEC 60664-1 |
| Grado de protección IP: | Grado de protección IP40 conforme a la norma IEC 60529 |
| Grado de protección IK: | IK07 conforme a IEC 62262 |
| Temperatura ambiente para el funcionamiento: | -25...70 °C |
| Temperatura ambiente del aire para el almacenamiento: | -50...85 °C |
| Humedad relativa: | 0...95 % |
| Altitud de funcionamiento: | 0...2000 m sin reducción de potencia 2000 m...5000 m con reducción de potencia |
| Estado de la oferta sostenible: | Producto Green Premium Directiva RoHS de la UE |
| Código EAN: | 3606480012983 |
|---|
