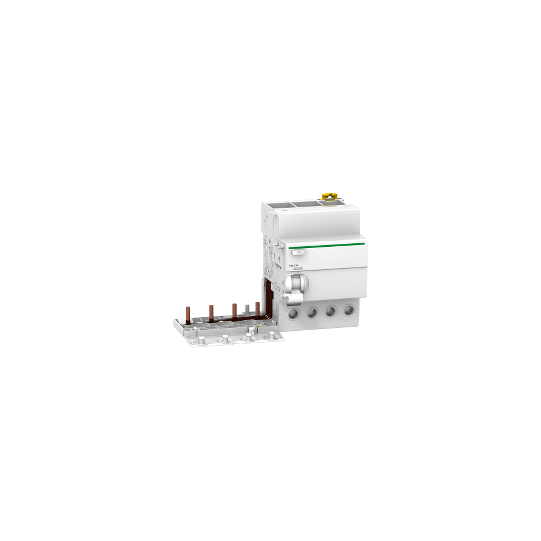

Vigi iC60 - Bloque de protección contra fugas a tierra - 4P - 63A - 300mA - Tipo A - Selectivo - A9V25463
DESCRIPCIÓN
| Rango: | Acti 9 |
|---|---|
| Gama de productos: | Reflex iC60IC60 |
| Tipo de producto o componente: | Dispositivos de corriente residual adicionales |
| Nombre corto del dispositivo: | Vigi iC60 |
| Descripción de los postes: | 4P |
| [En] corriente nominal: | 63 A |
| Sensibilidad a fugas a tierra: | 300 mA |
| Retardo de protección contra fugas a tierra: | Selectivo |
| Clase de protección contra fugas a tierra: | Tipo A |
| Tipo de red: | C.A. |
| Frecuencia de red: | 50/60 Hz |
| [Ue] Tensión nominal de funcionamiento: | 400 V CA 50/60 Hz conforme a EN 61009-1400/415 V CA 50/60 Hz conforme a IEC 61009-1 |
| Normas: | EN 61009-1IEC 61009-1 |
| Pasos de 9 mm: | 7 |
| Ubicación del dispositivo en el sistema: | Egresado |
|---|---|
| Tecnología de disparo por corriente residual: | Independiente del voltaje |
| [Ui] Tensión de aislamiento nominal: | 500 V CA 50/60 Hz conforme a IEC 60947-2 |
| [Uimp] Tensión nominal de resistencia al impulso: | 6 kV conforme a IEC 60947-2 |
| Compatibilidad de rango: | Acti 9 iC60 Acti 9 Reflex iC60 |
| Compatibilidad del producto: | Terminal única |
| Señalización local: | Indicador de viaje |
| Modo de montaje: | Clip-on |
| Soporte de montaje: | riel DIN |
| Conexión eléctrica al MCB: | Con tornillos |
| Compatibilidad de barras colectoras y bloques de distribución: | Abajo: SÍ |
| Altura: | 91 mm |
| Ancho: | 135 milímetros |
| Profundidad: | 73,5 mm |
| Peso del producto: | 0,245 kilogramos |
| Conexiones - terminales: | Terminal tipo túnel inferior para 1 cable de 1...35 mm² rígido sin terminal. Terminal tipo túnel inferior para 1 cable de 1...25 mm² flexible sin terminal. Terminal tipo túnel inferior para 1 cable de 1...25 mm² flexible con terminal. |
| Longitud de pelado del cable: | 14 mm para conexión inferior |
| Par de apriete: | Fondo de 3,5 Nm |
| Segmento de mercado: | Pequeño comercio |
| Código de compatibilidad: | Vigi iC60 |
| Grado de protección IP: | IP20 conforme a IEC 60529; IP40 (envolvente modular) conforme a IEC 60529 |
|---|---|
| Grado de contaminación: | 3 conforme a la norma IEC 60947-2 |
| Compatibilidad electromagnética: | Resistencia a impulsos de 8/20 µs, 3000 A conforme a IEC 61009-1 |
| Temperatura ambiente para el funcionamiento: | -25...60 °C |
| Temperatura ambiente para el almacenamiento: | -40...85 °C |
| Estado de la oferta sostenible: | Producto Green Premium Reglamento REACH |
| Código EAN: | 3606480091032 |
|---|
