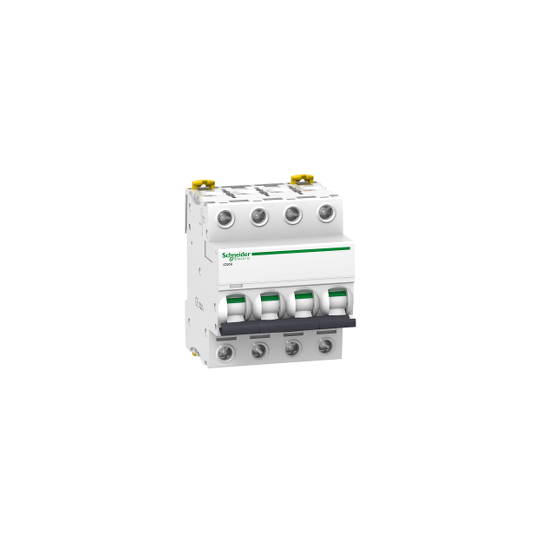

ACTI9 4P 20A courbe B - A9F83420
DESCRIPTION
| Application: | Distribution |
|---|---|
| Gamme : | Acti 9 |
| Gamme de produits : | IC60 |
| Nom du produit: | Acti 9 iC60 |
| Type de produit ou équipement : | Disjoncteur miniature |
| Nom de l'appareil: | IC60H |
| Description des pôles: | 4P |
| Nombre de pôles protégés: | 4 |
| In courant assigné d'emploi: | 20 A |
| Type de réseau: | CACC |
| Type de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement: | B |
| Codification du pouvoir de coupure : | H |
| Pouvoir de coupure: | 10000 A Icn à 400 V CA 50/60 Hz se conforme à EN/CEI 60898-142 kA Icu à 12...60 V CA 50/60 Hz se conforme à EN/CEI 60947-210 kA Icu à 440 V CA 50/60 Hz se conforme à EN/CEI 60947-215 kA Icu à 380...415 V CA 50/60 Hz se conforme à EN/CEI 60947-230 kA Icu à 220...240 V CA 50/60 Hz se conforme à EN/CEI 60947-242 kA Icu à 100?133 V CA 50/60 Hz se conforme à EN/CEI 60947-215 kA Icu à |
| Catégorie d'emploi: | Catégorie A se conforme à EN 60947-2CEI 60947-2 Catégorie A |
| Aptitude au sectionnement : | Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2IEC 60898-1 OuiOui se conformer à CEI 60947-2 |
| Normes : | EN 60947-2IEC 60898-1CEI 60947-2EN 60898-1 |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi: | 220...240 V CA 50/60 Hz50/60 Hz CA 400 V380...415 V CA 50/60 Hz440 V CA 50/60 Hz12 à 133 V CA 50/60 Hz180 à 250 V CC |
| Déclenchement magnétique : | 4 x En +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 15 kA 50 % se conforme à EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 50 % se conforme à EN 60947-2 - 380...415 V CA 50/60 Hz5 kA 50 % se conforme à EN 60947-2 - 440 V CA 50/60 Hz15 kA 50 % se conforme à CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 50 % se conforme à CEI 60947-2 - 380...415 V CA 50/60 Hz5 kA 50 % se conforme à CEI 60947-2 - 440 V CA 50/60 Hz7500 A 75 % se conformer à FR 60898-1 - 400 V CA 50/60 Hz7500 A 75 % se conforme à IEC 60898-1 - 400 V CA 50/60 Hz21 kA 50 % se conforme à CEI 60947-2 - 12?133 V CA 50/60 Hz21 kA 50 % se conforme à EN 60947-2 - 12 ?133 V CA 50/60 Hz15 kA 100 % se conforme à CEI 60947-2 - 180 ?250 V CC15 kA 100 % se conforme à EN 60947-2 - 180 ?250 V CC |
| Classe de limitation : | 3 se conforme à EN 60898-13 se conforme à IEC 60898-1 |
| [Ui] tension d'isolement: | 500 V CA 50/60 Hz conforme à EN 60947-2500 V CA 50/60 Hz conforme à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV selon la norme EN 60947-26 kV selon la CEI 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande : | Par maneton |
| Indication de tension: | Signalisation de déclenchement |
| Mode d'installation : | Réparer |
| Support de montage : | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres : | Haut ou bas : oui |
| Pas de 9 mm : | 8 |
| Hauteur : | 85 mm |
| Largeur : | 72 mm |
| Profondeur : | 78,5 mm |
| Poids du produit : | 0,5 kg |
| Couleur : | Blanc |
| Endurance mécanique : | 20 000 cycles |
| Endurance électrique : | 10 000 cycles |
| Type de raccordement: | Borne simple (haut ou bas) 1?25 mm² rigideBorne simple (haut ou bas) 1?16 mm² souple |
| Longueur de dénudage des fils: | 14 mm pour connexion haut ou bas |
| Couple de serrage : | Haut ou bas 2 Nm |
| Protection différentielle : | Bloc sec |
| Code de compatibilité : | IC60 |
| Degré de protection IP : | IP20 est conforme à CEI 60529IP20 est conforme à EN 60529 |
|---|---|
| Degré de pollution : | 3 se conforme à la norme EN 60947-23 se conforme à la CEI 60947-2 |
| Catégorie de surtension: | IV |
| Tropicalisation : | 2 se conforme à IEC 60068-1 |
| Humidité relative : | 95 % à 55 °C |
| Altitude de fonctionnement : | 0?2000 m |
| Température ambiante de fonctionnement : | -35 à 70 °C |
| Température ambiante de stockage : | -40 ? 85 °C |
| Statut environnemental de l'offre : | Produit Green PremiumRégulation REACh |
| Code EAN : | 3606480081651 |
|---|---|
| Rappels : |
Ce disjoncteur de la marque Schneider A9F83420 est un de la gamme Acti 9. Il réalise une protection sur 4P et possède une technologie de déclenchement Thermique-magnétique . D'une consommation de 20 A et d'un déclenchement selon une courbe B élaborée pour les réalisations suivantes : câbles grande longueur, récepteurs sensibles. Le pouvoir de coupure est de 30 kA sous 220...240 V et de 15 kA sous 380...415 V. Nous vous signalons que ce disjoncteur exige 4 modules de largeur pour être logé dans une armoire ou un coffret. Il se raccorde avec des fils rigides de 25 mm² ri maximum ou des fils souples de 16 mm² donc maximum. |
