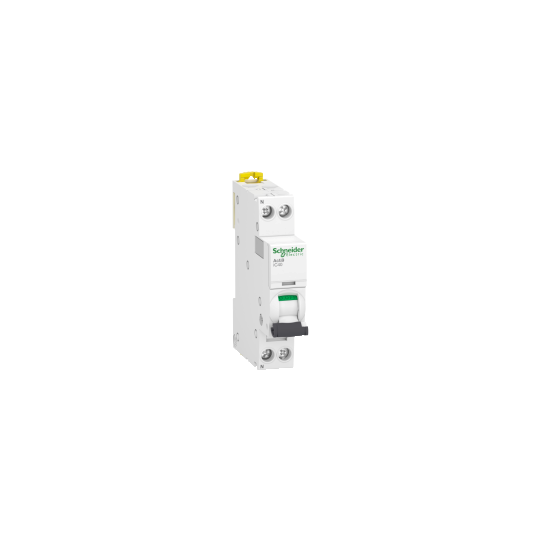

Acti9 IC40a disj mod 1P+N 32A courbe C 4500A/6kA - A9P52632
DESCRIPTION
| Gamme : | Acti9 |
|---|---|
| Nom du produit: | Acti9 iC40 |
| Type de produit ou équipement : | Disjoncteur miniature |
| Nom de l'appareil: | IC40 |
| Application: | Distribution |
| Description des pôles: | 1P + N |
| Nombre de pôles protégés: | 1 |
| Position du pôle neutre: | Gauche |
| In courant assigné d'emploi: | 32 A |
| Type de réseau: | Californie |
| Type de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement: | C |
| Codification du pouvoir de coupure : | UN |
| Pouvoir de coupure: | 230 V CA 50/60 Hz 6 kA Icu EN/CEI 60947-24500 A Icn à 230 V CA 50/60 Hz se conforme à EN/CEI 60898-1 |
| Aptitude au sectionnement : | Oui se conformer à la norme EN/CEI 60947-2 |
| Qualité des étiquettes : | KEMAIMQ |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi: | 230 V CA 50/60 Hz |
| Limite de déclenchement magnétique : | 5...10 x In se conforme à EN/CEI 60898-18 x In +/- 20 % se conforme à EN/CEI 60947-2 |
| [Ics] pouvoir de coupure de service : | 4500 A 100 % Icn à 230 V CA 50/60 Hz se conforme à EN/CEI 60898-14,5 kA 50/60 Hz EN/CEI 60947-2 230 V CA 75 % Icu |
| Classe de limitation : | 3 EN/CEI 60898-1 |
| [Ui] tension d'isolement: | 400 V CA 50/60 Hz conforme à la norme EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV selon la norme EN/CEI 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande : | Par maneton |
| Indication de tension: | Indication ON/OFFSignalisation de déclenchement |
| Mode d'installation : | Encliquetable |
| Support de montage : | Rail DIN |
| Pas de 9 mm : | 2 |
| Hauteur : | 85 mm |
| Largeur : | 18 mm |
| Profondeur : | 74 mm |
| Poids du produit : | 120 g |
| Couleur : | Blanc |
| Endurance mécanique : | 20 000 cycles |
| Endurance électrique : | 10 000 cycles |
| Verrouillages optionnels: | Dispositif de cadenassage |
| Type de raccordement: | Bornes type tunnel haut ou bas1?10 mm² soupleBornes type tunnel haut ou bas1?16 mm² rigide |
| Longueur de dénudage des fils: | 14 mm pour connexion haut ou bas |
| Couple de serrage : | Haut ou bas 2 Nm |
| Protection différentielle : | Bloc sec |
| Code de compatibilité : | IC40 |
| Normes : | EN/CEI 60898-1 EN/CEI 60947-2 |
|---|---|
| Certifications du produit : | CEBVRINADNV |
| Degré de protection IP : | IP20 se conforme à CEI 60529IP40 (boîtier modulaire) se conforme à CEI 60529 |
| Degré de pollution : | 3 se conforme à la norme EN/CEI 60947-2 |
| Humidité relative : | 95 % à 55 °C |
| Altitude de fonctionnement : | 2000 m |
| Température de fonctionnement : | -25 à 70 °C |
| Température ambiante de stockage : | -40 ? 85 °C |
| Statut environnemental de l'offre : | Produit Green PremiumRégulation REACh |
| Code EAN : | 3606481324405 |
|---|---|
| Rappels : |
Ce disjoncteur de la marque Schneider A9P52632 est un de la gamme Acti9. Il réalise une protection sur 1P+N et possède un type de déclenchement Thermique-magnétique . D'un calibre de 32 A et d'un déclenchement selon une courbe C élaborée pour les réalisations ci-après : applications générales. Il se raccorde avec des fils rigides de 16 mm² ri maximum ou des fils souples de 10 mm² donc maximum. |
