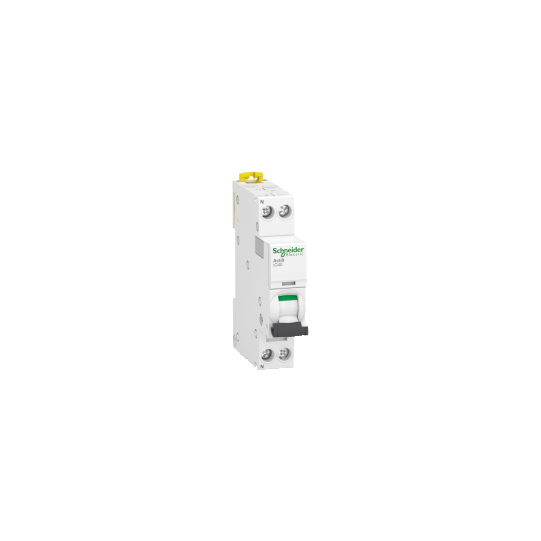

Disjoncteur modulaire Acti9 IC40a 1P+N 2A courbe C 4500A/6kA - A9P52602
DESCRIPTION
| Gamme principale | Acti9 |
|---|---|
| Nom du produit | Acti9 iC40 |
| Type de produit | Disjoncteur miniature |
| Nom de l'appareil | IC40 |
| Application | Distribution |
| Description des poteaux | 1P + N |
| Nombre de poteaux protégés | 1 |
| Position du pôle neutre | Gauche |
| Courant nominal de fonctionnement (en pouces) | 2 A |
| Type de réseau | AC |
| Type de déclenchement | thermomagnétique |
| Courbe de trébuchement | C |
| Enfreindre le code de capacité | UN |
| Capacité de rupture | 6 kA à 230 V AC 50/60 Hz (EN/IEC 60947-2), 4,5 kA à 230 V AC 50/60 Hz (EN/IEC 60898-1) |
| Capacité d'isolation | Oui (EN/IEC 60947-2) |
| Étiquettes de qualité | IMQ |
| normes | EN/CEI 60898-1, EN/CEI 60947-2 |
| Certifications de produits | CE, BV, RINA, DNV |
| Degré de protection (PI) | IP20 (IEC 60529), IP40 (boîtier modulaire - IEC 60529) |
| Degré de pollution | 3 (EN/IEC 60947-2) |
| Humidité relative | 95 % à 55 °C |
| Altitude opérationnelle | 2000 m |
| Température de fonctionnement | -25…70°C |
| Température de stockage | -40…85°C |
| Durabilité environnementale | Produit Green Premium |
| Règlement REACh | La référence ne contient aucune SVHC au-dessus du seuil |
| Directive RoHS de l'UE | Conforme |
| Sans mercure | Oui |
| Informations sur les exemptions RoHS | Oui |
| Réglementation RoHS chinoise | Hors champ d'application, déclaration de substance à titre d'information |
| Profil environnemental | DEEE : Sur le marché de l’UE, ce produit doit être éliminé conformément aux procédures de collecte des déchets spécifiques et ne doit pas être jeté avec les ordures ménagères. |
| Fréquence du réseau | 50/60 Hz |
| [Ue] Tension de fonctionnement nominale | 230 V CA 50/60 Hz |
| Limite de déclenchement magnétique | 5...10 x In conformément à la norme EN/IEC 60898-1, 8 x In +/- 20 % conformément à la norme EN/IEC 60947-2 |
| [Ics] Capacité de coupure de service | 4500 A 100 % Icn à 230 V CA 50/60 Hz conformément à la norme EN/IEC 60898-1, 75 % 4,5 kA conformément à la norme EN/IEC 60947-2 Icu |
| Classe de limitation | EN/IEC 60898-1 3 |
| [Ui] Tension d'isolation | 400 V CA 50/60 Hz conformément à la norme EN/IEC 60947-2 |
| [Uimp] Tension de tenue aux impulsions | 4 kV conformément à la norme EN/IEC 60947-2 |
| bris entièrement visible | Oui |
| Type de contrôle | Par poignée |
| Indication de tension | Indication MARCHE/ARRÊT |
| Signal de déclenchement | Oui |
| Mode d'installation | Snap-on |
| Support de montage | rail DIN |
| Pas de 9 mm | 2 |
| Hauteur | 85 mm |
| Largeur | 18 mm |
| Profondeur | 74 mm |
| Poids du produit | 120 g |
| Couleur | Blanc |
| endurance mécanique | 20 000 cycles |
| endurance électrique | 20 000 cycles |
| Verrouillage optionnel | Dispositif de verrouillage |
| Type de connexion | Bornes de type tunnel, flexibles 1…10 mm², supérieures ou inférieures ; bornes de type tunnel, rigides 1…16 mm², supérieures ou inférieures |
| Longueur de dénudage des fils | 14 mm pour connexion par le haut ou par le bas |
| Couple de serrage | 2 Nm en haut ou en bas |
| Protection différentielle | Bloc séparé |
| Code de compatibilité | IC40 |
| Code EAN : | 3606481324337 |
|---|
