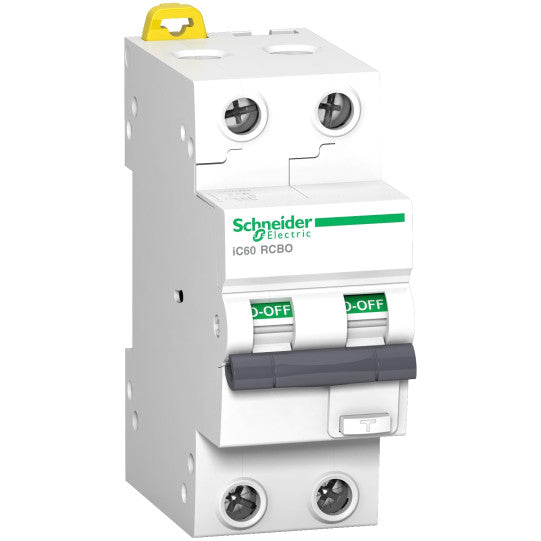

Acti9 iC60 RCBO - 2P - 16 A - Courbe C - 10000 A/15 kA - 30 mA - Type SI - A9D27216
DESCRIPTION
| Gamme de produits : | Acti 9 |
|---|---|
| Gamme: | Acti 9 |
| Nom du produit: | Acti 9 iC60 RCBO |
| Type de produit ou de composant : | Disjoncteur différentiel avec protection contre les surintensités (RCBO) |
| Nom abrégé de l'appareil : | IC60 RCBO |
| Application pour appareil : | Distribution |
| Description des poteaux : | 2P |
| Nombre de poteaux protégés : | 2 |
| [En] courant nominal : | 16 A |
| Type de réseau : | AC |
| Technologie de l'unité de déclenchement : | thermomagnétique |
| Code de la courbe : | C |
| Sensibilité aux fuites à la terre : | 30 mA |
| Délai de protection contre les fuites à la terre : | Instantané |
| Classe de protection contre les fuites à la terre : | Type A-SI (Super Immunisé) |
| Capacité de rupture : | 10 000 A Icn à 220…240 V CA 50 Hz conforme à la norme EN/IEC 61009-2 ; 115 kA Icu à 220…240 V CA 50 Hz conforme à la norme EN/IEC 60947-2 |
| Aptitude à l'isolement : | Non conforme à la norme IEC 60947-1 |
| Labels de qualité : | KEMA-KEURNFIMQVDE |
| Emplacement du périphérique dans le système : | Sortant |
|---|---|
| Fréquence du réseau : | 50 Hz |
| [Ue] tension de fonctionnement nominale : | 220...240 V CA 50 Hz |
| Limite de déclenchement magnétique : | 5...10 x Dans |
| Technologie de déclenchement par courant résiduel : | indépendant de la tension |
| [Ics] Capacité de coupure nominale : | 7500 A 75 % x Icn à 220...240 V CA 50 Hz conforme à la norme EN/IEC 61009-2-17,5 kA 50 % x Icu à 220...240 V CA 50 Hz conforme à la norme EN/IEC 60947-2 |
| Capacité de serrage et de rupture nominale : | Intensité de courant de 6000 A à 220...240 V CA 50 Hz conforme à la norme EN/IEC 61009-2-1 |
| Classe de limitation : | 3 conforme à la norme EN/IEC 61009-2-1 |
| [Ui] tension d'isolation nominale : | 500 V CA 50 Hz |
| [Uimp] Tension de tenue aux impulsions nominale : | 4 kV |
| Courant de surtension : | 3000 A |
| Indicateur de position de contact : | Non |
| Type de contrôle : | Basculer |
| Signalisation locale : | MARCHE, ARRÊT, déclenchement en cas de défaut |
| Mode de montage : | Clip-on |
| Support de montage : | Rail DIN |
| Compatibilité des barres omnibus et des blocs de distribution : | Haut ou bas : OUI Bas : biconnect |
| Pas de 9 mm : | 4 |
| Hauteur: | 86 mm |
| Largeur: | 36 mm |
| Profondeur: | 78 mm |
| Poids du produit : | 273 g |
| Couleur: | Blanc |
| Durabilité mécanique : | 20 000 cycles |
| Durabilité électrique : | 10 000 cycles |
| Connexions - bornes : | Borne tunnel rigide 1...35 mm², supérieure ou inférieure. Borne tunnel flexible 1...25 mm², supérieure ou inférieure. Borne tunnel flexible avec embout, 1...25 mm², supérieure ou inférieure. |
| Longueur de dénudage du fil : | 12 mm pour connexion par le haut ou par le bas |
| Couple de serrage : | 2 Nm |
| Protection contre les fuites à la terre : | Intégré |
| Normes : | EN/CEI 60947-2EN/CEI 61009-2-1 |
|---|---|
| Degré de protection de la propriété intellectuelle : | Boîtier de distribution IP40 conforme à la norme IEC 60529 ; boîtier IP20 conforme à la norme IEC 60529 |
| Catégorie de surtension : | III conforme à la norme CEI 60364 |
| Compatibilité électromagnétique : | Résistance aux impulsions de 8/20 µs, 3000 A, conforme à la norme EN/IEC 61009-2-1 |
| Tropicalisation : | 2 |
| Humidité relative : | 95 % à 55 °C |
| Température ambiante de fonctionnement : | -25...40 °C |
| Température ambiante de stockage : | -40...70 °C |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Code EAN : | 3606481157430 |
|---|
