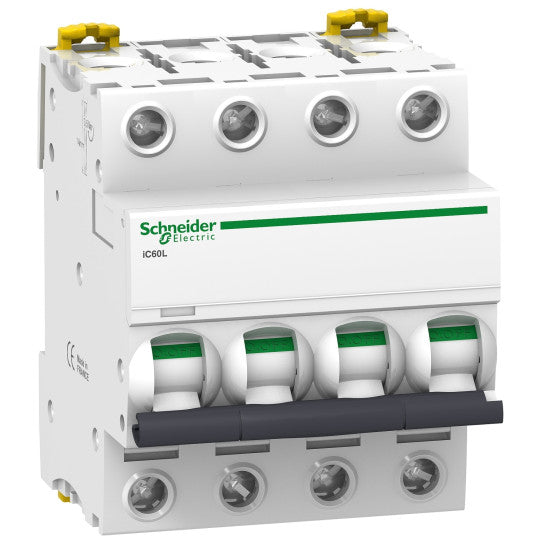

Acti9, iC60L disjoncteur 4P 40A courbe Z - A9F92440
DESCRIPTION
| Statut environnemental : | Produit Green Premium |
|---|---|
| RoHS (code date : AnnéeSemaine) : | Conforme - depuis 1001 - Déclaration de conformité Schneider Electric Déclaration de conformité Schneider Electric |
| Atteindre: | Référence ne contenant pas de SVHC au-dessus du seuil |
| Profil environnemental du produit : | Disponible |
| Instructions de fin de vie du produit : | Pas d'opération de recyclage spécifique |
| Fréquence du réseau : | 50/60 Hz |
| Limite de déclenchement magnétique : | 3 x En +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 20 kA 100 % x Icu conformément à IEC 60947-2 - 180...250 V DC20 kA 100 % x Icu conformément à EN 60947-2 - 180...250 V DC35 kA 0,5 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz35 kA 0,5 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz7,5 kA 0,5 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz10 kA 0,5 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz18 kA 0,5 x Icu conforme à la CEI 60947-2 - 220...240 V AC 50/60 Hz7,5 kA 0,5 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz10 kA 0,5 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz18 kA 0,5 x Icu conformément à EN 60947-2 - 220...240 V CA 50/60 Hz |
| Classe de limitation : | 3 conforme à IEC 60898-13 conforme à EN 60898-1 |
| [Ui] tension assignée d'isolement: | 500 V AC 50/60 Hz selon IEC 60947-2500 V AC 50/60 Hz selon EN 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV selon IEC 60947-26 kV selon EN 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande : | Par maneton |
| Localisation de la signalisation : | Indicateur de déclenchement |
| Mode d'installation : | Réparer |
| Support de montage : | Rail DIN |
| Compatibilité du bloc de distribution du peigne de jeu de barres : | Oui haut ou bas |
| Pas de 9 mm : | 8 |
| Hauteur : | 85 mm |
| Largeur : | 72 mm |
| Profondeur : | 78,5 mm |
| Poids : | 0,5 kg |
| Couleur : | Blanc |
| Durée de vie mécanique: | 20 000 cycles |
| Durée de vie électrique : | 10 000 cycles |
| Mode de raccordement: | Borne simple, haut ou bas souple fil(s) 1...25 mm² maxBorne simple, haut ou bas rigide fil(s) 1...35 mm² max |
| Longueur de dénudage des fils: | 14 mm haut ou bas |
| Couple de serrage : | 3,5 Nm haut ou bas |
| Protection fuite à la terre: | Bloc sec |
| Fonction de l'appareil: | Distribution |
| Gamme : | Acti 9 |
| Fonction produit : | Disjoncteur miniature |
| Nom du produit: | IC60 |
| Nom abrégé de l'appareil: | IC60L |
| Description des pôles: | 4P |
| Nombre de pôles protégés: | 4 |
| In courant assigné d'emploi: | 40 A |
| Type de réseau: | ACDC |
| Technologie de déclencheur: | Thermique-magnétique |
| Courbe de déclenchement: | Z |
| Pouvoir de coupure: | 20 kA Icu conformément à IEC 60947-2 - 180...250 V DC20 kA Icu conformément à EN 60947-2 - 180...250 V DC36 kA Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz36 kA Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz20 kA Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz20 kA Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz15 kA Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz15 kA Icu selon EN 60947-2 - 440 V AC 50/60 Hz70 kA Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz70 kA Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz |
| Catégorie d'emploi: | Aconforme à IEC 60947-2A conformément à EN 60947-2 |
| Aptitude au sectionnement : | Oui conformément à la norme IEC 60947-2Oui conformément à la norme EN 60947-2 |
| Normes : | EN 60947-2IEC 60947-2 |
| Période : | 18 mois |
| Statut environnemental : | Produit Green PremiumRoHS (code date : AnnéeSemaine) |
| Caractéristiques environnementalesStatut environnemental: | Produit Green PremiumRoHS (code date : AnnéeSemaine) |
| Code EAN : | 3606480085772 |
|---|---|
| Contexte : |
Le disjoncteur modulaire iC60 Acti9 est la nouvelle référence en borne de distribution basse tension pour la protection des circuits. Grâce à ses caractéristiques exclusives, il offre une sécurité absolue et une meilleure continuité de service : i solation de classe 2, VISI-TRIP : détection rapide des départs en défaut, et environnements sévères : par dispositif de type "" Si "" entièrement immunisés contre les perturbations électriques.
> Découvrez le système modulaire Acti 9 " |
