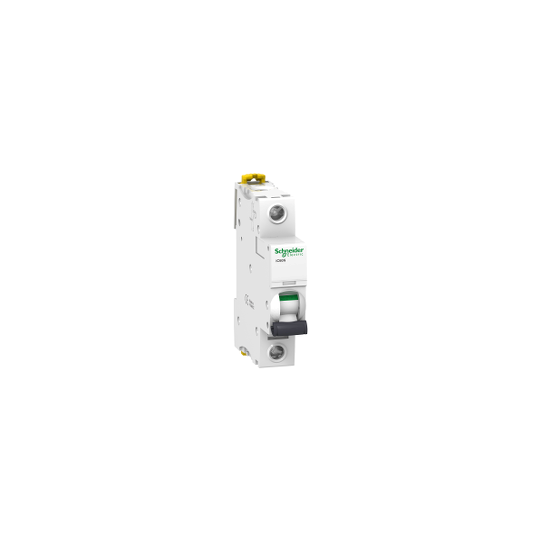

Acti9, iC60N disjoncteur 1P 50A courbe C - A9F74150
DESCRIPTION
| Application pour appareil : | Distribution |
|---|---|
| Gamme: | Acti 9 |
| Nom du produit : | Acti 9 iC60 |
| Type de produit ou de composant : | disjoncteur miniature |
| Nom abrégé de l'appareil : | IC60N |
| Description des poteaux : | 1P |
| Nombre de poteaux protégés : | 1 |
| [En] courant nominal : | 50 A |
| Type de réseau : | ACDC |
| Technologie de l'unité de déclenchement : | thermomagnétique |
| Code de la courbe : | C |
| Capacité de rupture : | 10 kA Icu conforme à la norme EN/IEC 60947-2 - 220...240 V CA 50/60 Hz ; 20 kA Icu conforme à la norme EN/IEC 60947-2 - 100...133 V CA 50/60 Hz ; 6000 A Icn conforme à la norme EN/IEC 60898-1 - 230 V CA 50/60 Hz ; 10 kA Icu conforme à la norme EN/IEC 60947-2 - 60...72 V CC ; 15 kA Icu conforme à la norme EN/IEC 60947-2 - 12...60 V CC ; 36 kA Icu conforme à la norme EN/IEC 60947-2 - 12...60 V CA 50/60 Hz |
| Catégorie d'utilisation : | Catégorie A conforme à la norme EN 60947-2 Catégorie A conforme à la norme IEC 60947-2 |
| Aptitude à l'isolement : | Oui, conforme à la norme EN 60947-2 Oui, conforme à la norme IEC 60947-2 Oui, conforme à la norme EN 60898-1 Oui, conforme à la norme IEC 60898-1 |
| Normes : | EN 60898-1CEI 60898-1EN 60947-2CEI 60947-2 |
| Labels de qualité : | NF |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| Limite de déclenchement magnétique : | 8 x En +/- 20 % |
| [Ics] Capacité de coupure nominale : | 10 kA 100 % x Icu conforme à la norme EN 60947-2 - 72 V CC 10 kA 100 % x Icu conforme à la norme IEC 60947-2 - 72 V CC 6000 A 100 % x Icu conforme à la norme IEC 60898-1 - 230 V CA 50/60 Hz 15 kA 100 % x Icu conforme à la norme EN 60947-2 - 12...60 V CC 15 kA 100 % x Icu conforme à la norme IEC 60947-2 - 12...60 V CC 6000 A 100 % x Icu conforme à la norme EN 60898-1 - 230 V CA 50/60 Hz 27 kA 75 % x Icu conforme à la norme EN 60947-2 - 12...60 V CA 50/60 Hz7,5 kA 75 % x Icu se conformer à EN 60947-2 - 220...240 V AC 50/60 Hz27 kA 75 % x Icu se conformer à IEC 60947-2 - 12...60 V AC 50/60 Hz7,5 kA 75 % x Icu se conformer à IEC 60947-2 - 220...240 V AC 50/60 Hz15 kA 75 % x Icu se conformer à IEC 60947-2 - 100...133 V AC 50/60 Hz15 kA 75 % x Icu se conformer à EN 60947-2 - 100...133 V AC 50/60 Hz |
| [Ui] tension d'isolation nominale : | 500 V CA 50/60 Hz conforme à la norme IEC 60947-2 ; 500 V CA 50/60 Hz conforme à la norme EN 60947-2 |
| [Uimp] Tension de tenue aux impulsions nominale : | 6 kV conforme à la norme EN 60947-2 6 kV conforme à la norme IEC 60947-2 |
| Indicateur de position de contact : | Oui |
| Type de contrôle : | Basculer |
| Signalisation locale : | Indicateur de voyage |
| Mode de montage : | Fixé |
| Support de montage : | Rail DIN |
| Compatibilité des barres omnibus et des blocs de distribution : | OUI, haut ou bas |
| Pas de 9 mm : | 2 |
| Hauteur: | 85 mm |
| Largeur: | 18 mm |
| Profondeur: | 78,5 mm |
| Poids du produit : | 0,215 kg |
| Couleur: | Blanc |
| Durabilité mécanique : | 20 000 cycles |
| Durabilité électrique : | 10 000 cycles |
| Connexions - bornes : | Borne unique, fil(s) rigide(s) supérieur(s) ou inférieur(s) 1...35 mm² max. Borne unique, fil(s) souple(s) supérieur(s) ou inférieur(s) 1...25 mm² max. |
| Longueur de dénudage du fil : | 14 mm en haut ou en bas |
| Couple de serrage : | 3,5 Nm en haut ou en bas |
| Protection contre les fuites à la terre : | Sans |
| Degré de protection de la propriété intellectuelle : | Indice de protection IP20 conforme à la norme EN 60529 |
|---|---|
| Degré de pollution : | 3 conforme à la norme EN 60947-23 conforme à la norme IEC 60947-2 |
| Catégorie de surtension : | IV |
| Tropicalisation : | 2 conforme à la norme IEC 60068-1 |
| Humidité relative: | 95 % ( 55 °C ) |
| Altitude de fonctionnement : | 0...2000 m |
| Température ambiante de fonctionnement : | -35...70 °C |
| Température ambiante de stockage : | -40...85 °C |
| Période de garantie : | 18 mois |
| Statut de l'offre durable : | Produit Green Premium RoHS (code de date : YYWW) |
| Code EAN : | 3606480079528 |
|---|---|
| Contexte : |
Doté de caractéristiques exclusives, le disjoncteur sur rail DIN Acti 9 iC60 est résolument conçu pour une sécurité absolue et une continuité de service améliorée.
|
