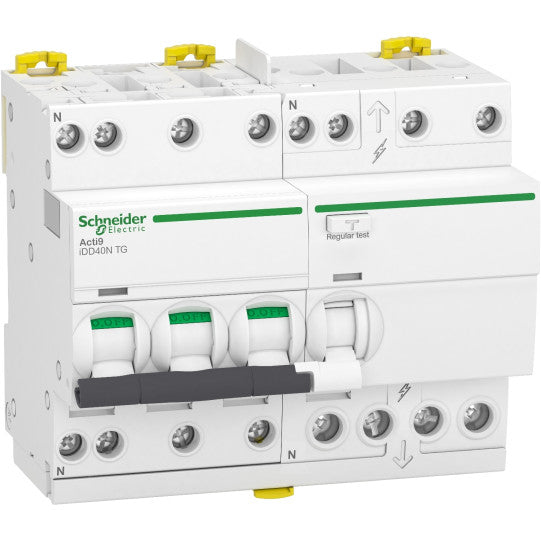

Acti9 iDD40N TG - RCBO - 3P+N - 32 A - Courbe C - 6000 A/10 kA - 30 mA - type AC - A9DV3732
DESCRIPTION
| Gamme: | Acti9 |
|---|---|
| Nom du produit : | Acti9 iDD40 TG |
| Type de produit ou de composant : | Disjoncteur différentiel avec protection contre les surintensités (RCBO) |
| Nom abrégé de l'appareil : | IDD40N TG |
| Application pour appareil : | Distribution |
| Description des poteaux : | 3P + N |
| Nombre de poteaux protégés : | 3 |
| Position neutre : | Gauche |
| [En] courant nominal : | 32 A |
| Type de réseau : | AC |
| Technologie de l'unité de déclenchement : | thermomagnétique |
| Code de la courbe : | C |
| Sensibilité aux fuites à la terre : | 30 mA |
| Délai de protection contre les fuites à la terre : | Instantané |
| Classe de protection contre les fuites à la terre : | Type AC |
| Capacité de rupture : | 6000 A Icn à 400 V CA 50 Hz conforme à la norme EN/IEC 61009-2 ; 110 kA Icu à 400 V CA 50 Hz conforme à la norme EN/IEC 60947-2 |
| Aptitude à l'isolement : | Oui, conforme à la norme EN/IEC 60947-2 |
| Labels de qualité : | NF |
| Emplacement du périphérique dans le système : | nouvel arrivant du groupe |
|---|---|
| Fréquence du réseau : | 50 Hz |
| [Ue] tension de fonctionnement nominale : | 400 V CA 50 Hz |
| Limite de déclenchement magnétique : | 5...10 x Dans |
| Technologie de déclenchement par courant résiduel : | indépendant de la tension |
| [Ics] Capacité de coupure nominale : | 6000 A 100 % x Icn à 400 V CA 50 Hz conforme à la norme EN/IEC 61009-2-17,5 kA 75 % x Icu à 400 V CA 50 Hz conforme à la norme EN/IEC 60947-2 |
| Capacité de serrage et de rupture nominale : | Intensité nominale de 3000 A à 400 V CA 50 Hz, conforme à la norme EN/IEC 61009-2-1 |
| Classe de limitation : | 3 conforme à la norme EN/IEC 61009-2-1 |
| [Ui] tension d'isolation nominale : | 440 V CA 50 Hz |
| [Uimp] Tension de tenue aux impulsions nominale : | 4 kV |
| Indicateur de position de contact : | Oui |
| Type de contrôle : | Basculer |
| Signalisation locale : | Indication de défaut Indication MARCHE/ARRÊT |
| Mode de montage : | Clip-on |
| Support de montage : | rail DIN |
| Compatibilité des barres omnibus et des blocs de distribution : | En haut ou en bas : dent |
| Pas de 9 mm : | 12 |
| Hauteur: | 91 mm |
| Largeur: | 108 mm |
| Profondeur: | 73 mm |
| Poids du produit : | 580 g |
| Couleur: | Blanc |
| Durabilité mécanique : | 20 000 cycles |
| Durabilité électrique : | 10 000 cycles |
| Description des options de verrouillage : | Dispositif de verrouillage scellable |
| Connexions - bornes : | Bornes de type tunnel, section supérieure ou inférieure, rigides, 1 à 16 mm² ; Bornes de type tunnel, section supérieure ou inférieure, flexibles, 1 à 10 mm² |
| Longueur de dénudage du fil : | 14 mm pour connexion par le haut ou par le bas |
| Couple de serrage : | 2 Nm en haut ou en bas |
| Protection contre les fuites à la terre : | Intégré |
| Normes: | EN/CEI 60947-2EN/CEI 61009-2-1 |
|---|---|
| Certifications de produits : | CE |
| Degré de protection de la propriété intellectuelle : | IP20 conforme à la norme IEC 60529 ; IP40 (boîtier modulaire) conforme à la norme IEC 60529 |
| Degré de pollution : | 3 |
| Compatibilité électromagnétique : | Résistance aux impulsions de 8/20 µs, 250 A, conforme à la norme EN/IEC 61009-2-1 |
| Humidité relative : | 95 % à 55 °C |
| Altitude de fonctionnement : | 2000 m |
| Température ambiante de fonctionnement : | -5...60 °C |
| Température ambiante de stockage : | -40...85 °C |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Code EAN : | 3606481382863 |
|---|
