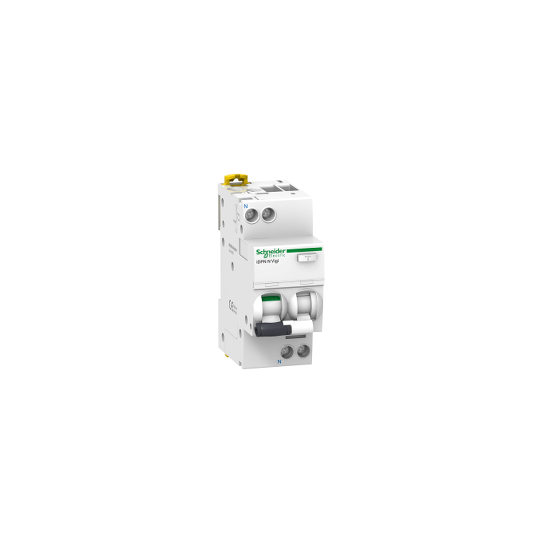

Acti9 iDPN N Vigi - RCBO - 1P+N - 16A - Courbe C - 6000A - 300mA - type AC - A9D41616
DESCRIPTION
| Gamme de produits : | IDPN Vigi |
|---|---|
| Gamme: | Acti 9 |
| Nom du produit: | Acti 9 iDPN Vigi |
| Type de produit ou de composant : | Disjoncteur différentiel avec protection contre les surintensités (RCBO) |
| Nom abrégé de l'appareil : | IDPN N Vigi |
| Application pour appareil : | Distribution |
| Description des poteaux : | 1P + N |
| Nombre de poteaux protégés : | 1 |
| Position neutre : | Gauche |
| [En] courant nominal : | 16 A |
| Type de réseau : | AC |
| Technologie de l'unité de déclenchement : | thermomagnétique |
| Code de la courbe : | C |
| Sensibilité aux fuites à la terre : | 300 mA |
| Délai de protection contre les fuites à la terre : | Instantané |
| Classe de protection contre les fuites à la terre : | Type AC |
| Capacité de rupture : | 6000 A Icn à 220...240 V CA 50 Hz conforme à la norme EN/IEC 61009-2-1 |
| Aptitude à l'isolement : | Oui, conforme à la norme EN/IEC 60947-2 |
| Emplacement du périphérique dans le système : | Sortant |
|---|---|
| Fréquence du réseau : | 50 Hz |
| [Ue] tension de fonctionnement nominale : | 220...240 V CA 50 Hz |
| Limite de déclenchement magnétique : | 5...10 x Dans |
| Technologie de déclenchement par courant résiduel : | indépendant de la tension |
| [Ics] Capacité de coupure nominale : | 6000 A 100 % x Icn à 220...240 V CA 50 Hz conforme à la norme EN/IEC 61009-2-1 |
| Capacité de serrage et de rupture nominale : | Intensité de courant de 6000 A à 220...240 V CA 50 Hz conforme à la norme EN/IEC 61009-2-1 |
| Classe de limitation : | 3 conforme à la norme EN/IEC 61009-2-1 |
| [Ui] tension d'isolation nominale : | 400 V CA 50 Hz |
| [Uimp] Tension de tenue aux impulsions nominale : | 4 kV |
| Indicateur de position de contact : | Oui |
| Type de contrôle : | Basculer |
| Signalisation locale : | MARCHE, ARRÊT, déclenchement en cas de défaut |
| Mode de montage : | Clip-on |
| Support de montage : | Rail DIN |
| Compatibilité des barres omnibus et des blocs de distribution : | En haut ou en bas : OUI |
| Pas de 9 mm : | 4 |
| Hauteur: | 85 mm |
| Largeur: | 36 mm |
| Profondeur: | 73 mm |
| Poids du produit : | 125 g |
| Couleur: | Blanc |
| Durabilité mécanique : | 20 000 cycles |
| Durabilité électrique : | 20 000 cycles |
| Description des options de verrouillage : | Dispositif de cadenas |
| Connexions - bornes : | Borne unique supérieure ou inférieure 1…16 mm² rigide Borne unique supérieure ou inférieure 1…10 mm² flexible Borne unique supérieure ou inférieure 1…10 mm² flexible avec embout |
| Longueur de dénudage du fil : | 15 mm pour connexion par le haut ou par le bas |
| Couple de serrage : | 2 Nm en haut ou en bas |
| Protection contre les fuites à la terre : | Intégré |
| Segment de marché : | Petit commerce Résidentiel |
| Code de compatibilité : | IDPN |
| Normes : | EN/IEC 61009-2-1 |
|---|---|
| Certifications de produits : | VDEGOST |
| Degré de protection de la propriété intellectuelle : | IP20 conforme à la norme IEC 60529 ; IP40 (boîtier modulaire) conforme à la norme IEC 60529 |
| Degré de pollution : | 3 |
| Catégorie de surtension : | III conforme à la norme CEI 60364 |
| Compatibilité électromagnétique : | Résistance aux impulsions de 8/20 µs, 250 A, conforme à la norme EN/IEC 61009-2-1 |
| Tropicalisation : | 2 conforme à la norme IEC 60068-1 |
| Humidité relative : | 95 % à 55 °C |
| Température ambiante de fonctionnement : | -5...60 °C |
| Température ambiante de stockage : | -40...85 °C |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Code EAN : | 3606480472220 |
|---|---|
| Texte de substitution : | Produit indisponible. Voici la référence équivalente que nous proposons : A9DE7616 - Disjoncteur différentiel avec protection contre les surintensités (RCBO), Acti9 iCV40N, 1P+N, 16 A, courbe C, 6 000 A, type AC, 300 mA |
