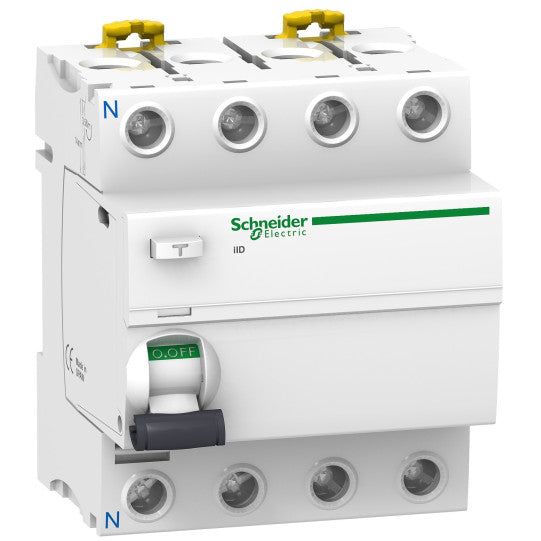

Acti9 iID - RCCB - 4P - 80A - 30mA - type A-SI - A9R31480
DESCRIPTION
| Gamme de produits : | IID |
|---|---|
| Gamme: | Acti 9 |
| Nom du produit: | Acti 9 iID |
| Type de produit ou de composant : | Disjoncteur différentiel (RCCB) |
| Nom abrégé de l'appareil : | IID |
| Description des poteaux : | 4P |
| Position neutre : | Gauche |
| [En] courant nominal : | 80 A |
| Type de réseau : | CA |
| Sensibilité aux fuites à la terre : | 30 mA |
| Délai de protection contre les fuites à la terre : | Instantané |
| Classe de protection contre les fuites à la terre : | Type A-SI (Super Immunisé) |
| Emplacement du périphérique dans le système : | Sortant |
|---|---|
| Fréquence du réseau : | 50/60 Hz |
| [Ue] tension de fonctionnement nominale : | 380...415 V CA 50/60 Hz |
| Technologie de déclenchement par courant résiduel : | indépendant de la tension |
| Capacité de serrage et de rupture nominale : | IDM 1500 AIm 1500 A |
| Courant de court-circuit conditionnel nominal : | 10 kA |
| [Ui] tension d'isolation nominale : | 500 V CA 50/60 Hz |
| [Uimp] Tension de tenue aux impulsions nominale : | 6 kV |
| Indicateur de position de contact : | Oui |
| Type de contrôle : | Basculer |
| Mode de montage : | Clip-on |
| Support de montage : | Rail DIN |
| Compatibilité des barres omnibus et des blocs de distribution : | En haut ou en bas : dent |
| Pas de 9 mm : | 8 |
| Hauteur: | 91 mm |
| Largeur: | 72 mm |
| Profondeur: | 73,5 mm |
| Poids du produit : | 0,37 kg |
| Couleur: | Blanc |
| Durabilité mécanique : | 20 000 cycles |
| Durabilité électrique : | AC-1 : 10 000 cycles |
| Description des options de verrouillage : | Dispositif de cadenas |
| Connexions - bornes : | Borne unique supérieure ou inférieure 1…35 mm² rigide Borne unique supérieure ou inférieure 1…25 mm² flexible Borne unique supérieure ou inférieure 1…25 mm² flexible avec embout |
| Longueur de dénudage du fil : | 14 mm pour connexion par le haut ou par le bas |
| Couple de serrage : | 3,5 Nm en haut ou en bas |
| Segment de marché : | Petit commerce |
| Code de compatibilité : | IID |
| Normes : | EN/IEC 61008-1 |
|---|---|
| Degré de protection de la propriété intellectuelle : | IP20 conforme à la norme IEC 60529 ; IP40 (boîtier modulaire) conforme à la norme IEC 60529 |
| Degré de pollution : | 3 |
| Compatibilité électromagnétique : | Résistance aux impulsions de 8/20 µs, 3000 A, conforme à la norme EN/IEC 61008-1 |
| Température ambiante de fonctionnement : | -25...60 °C |
| Température ambiante de stockage : | -40...85 °C |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Code EAN : | 3606480089640 |
|---|
