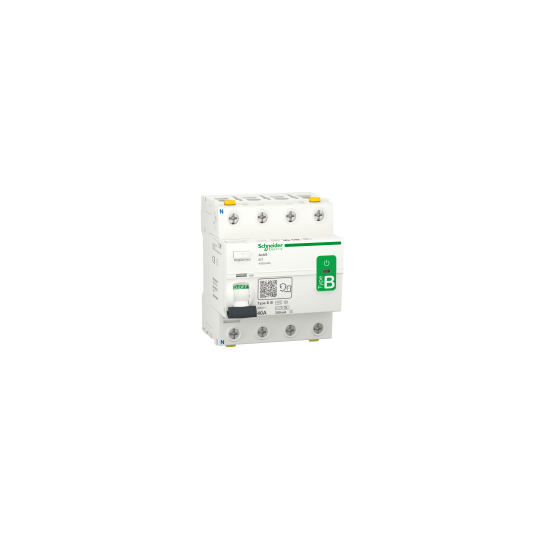

Acti9 iID - Disjoncteur différentiel - 4P - 40A - 300mA - Type S - B-SI - A9Z65440
DESCRIPTION
| Gamme: | Acti9 |
|---|---|
| Nom du produit: | Acti9 iID |
| Type de produit ou de composant : | Disjoncteur différentiel (RCCB) |
| Nom abrégé de l'appareil : | iID |
| Application pour appareil : | Entraînement de vitesse photovoltaïque 3P Lift |
| Description des poteaux : | 4P |
| Position neutre : | Gauche |
| [En] courant nominal : | 40 A |
| Type de réseau : | CA |
| Sensibilité aux fuites à la terre : | 300 mA |
| Délai de protection contre les fuites à la terre : | Sélectif |
| Classe de protection contre les fuites à la terre : | Type B-SI (Super Immunisé) |
| Labels de qualité : | VDENFIMQKEMA |
| Emplacement du périphérique dans le système : | Groupe sortant entrant |
|---|---|
| Fréquence du réseau : | 50 Hz |
| [Ue] tension de fonctionnement nominale : | 400 V CA 50 Hz |
| Technologie de déclenchement par courant résiduel : | indépendant de la tension |
| Capacité de serrage et de rupture nominale : | IDM 1500 AIm 1500 A |
| Courant de court-circuit conditionnel nominal : | 10 kA |
| [Ui] tension d'isolation nominale : | 500 V |
| [Uimp] Tension de tenue aux impulsions nominale : | 6 kV |
| Indicateur de position de contact : | Oui |
| Type de contrôle : | Basculer |
| Signalisation locale : | Voyant marche/arrêt (LED verte) indiquant la présence de tension. Indicateur de déclenchement. |
| Mode de montage : | Clip-on |
| Support de montage : | Rail DIN |
| Compatibilité des barres omnibus et des blocs de distribution : | En haut ou en bas : dent |
| Argumentaire de connexion : | 18 mm |
| Pas de 9 mm : | 8 |
| Hauteur: | 88 mm |
| Largeur: | 72 mm |
| Profondeur: | 79 mm |
| Poids net : | 415 g |
| Couleur: | Blanc |
| Durabilité mécanique : | 20 000 cycles |
| Durabilité électrique : | 15 000 cycles |
| Description des options de verrouillage : | Dispositif de cadenas |
| Connexions - bornes : | Bornier double face avant 1...35 mm² rigide Bornier double face avant 1...25 mm² flexible Bornier double face avant 1...25 mm² flexible avec embout Bornier double face arrière 1...25 mm² rigide Bornier double face arrière 1...16 mm² flexible Bornier double face arrière 1...16 mm² flexible avec embout |
| Longueur de dénudage du fil : | 14 mm pour connexion par le haut ou par le bas |
| Couple de serrage : | 3,5 Nm en haut ou en bas |
| Normes : | IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1 |
|---|---|
| Certifications de produits : | CCCKC |
| Degré de protection de la propriété intellectuelle : | IP20 conforme à la norme IEC 60529 ; IP40 (boîtier modulaire) conforme à la norme IEC 60529 |
| Degré de protection IK : | IK05 |
| Degré de pollution : | 3 |
| Catégorie de surtension : | IV |
| Compatibilité électromagnétique : | Résistance aux impulsions de 8/20 µs, 5 kA, conforme à la norme EN/IEC 61008-1 |
| Altitude de fonctionnement : | 0...2000 m |
| Température ambiante de fonctionnement : | -25...60 °C |
| Température ambiante de stockage : | -40...85 °C |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Type d'unité d'emballage 1 : | Nombre d'unités dans l'emballage : 1 |
| Code EAN : | 3606489502867 |
|---|
