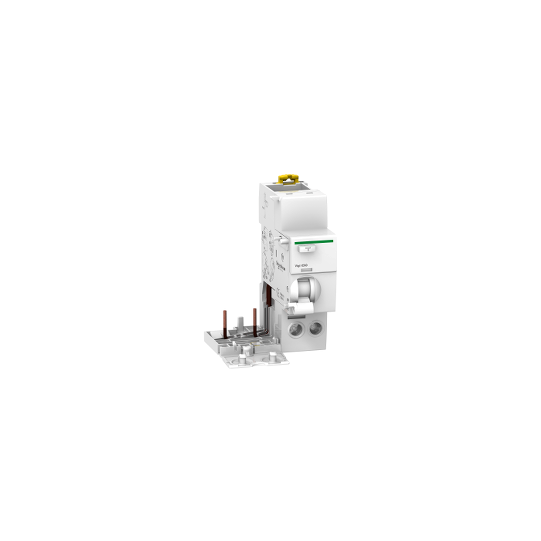

Acti9 Vigi IC60 - Disjoncteur différentiel - 2P 25A 100mA - A9V22225
DESCRIPTION
| Gamme: | Acti 9 |
|---|---|
| Type de produit ou de composant : | Dispositifs de courant résiduel additionnels |
| Nom abrégé de l'appareil : | Vigi iC60 |
| Description des poteaux : | 2P |
| [En] courant nominal : | 25 A |
| Sensibilité aux fuites à la terre : | 100 mA |
| Délai de protection contre les fuites à la terre : | Instantané |
| Classe de protection contre les fuites à la terre : | Classe A |
| Type de réseau : | AC |
| Fréquence du réseau : | 50/60 Hz |
| [Ue] tension de fonctionnement nominale : | 230/400 V CA 50/60 Hz conforme à la norme EN 61009-1 230/415 V CA 50/60 Hz conforme à la norme IEC 61009-1 |
| Normes : | EN 61009-1IEC 61009-1 |
| Pas de 9 mm : | 3 |
| Compatibilité de la gamme : | Acti 9 iC60Acti 9 Reflex iC60 |
|---|---|
| Emplacement du périphérique dans le système : | Sortant |
| Protection contre les surtensions : | Sans |
| Technologie de déclenchement par courant résiduel : | indépendant de la tension |
| [Ui] tension d'isolation nominale : | 500 V CA 50/60 Hz conforme à la norme CEI 60947-2 |
| [Uimp] Tension de tenue aux impulsions nominale : | 6 kV conforme à la norme CEI 60947-2 |
| Signalisation locale : | Indicateur de voyage |
| Mode de montage : | Clip-on |
| Support de montage : | Rail DIN |
| Raccordement électrique au disjoncteur : | Par vis |
| Compatibilité des barres omnibus et des blocs de distribution : | Bas |
| Hauteur: | 91 mm |
| Largeur: | 63 mm |
| Profondeur: | 73,5 mm |
| Poids du produit : | 0,165 kg |
| Couleur: | Blanc |
| Connexions - bornes : | Terminal de type tunnel, côté bas, 1 câble(s) rigide(s) de 1 à 25 mm² sans embout. Terminal de type tunnel, côté bas, 1 câble(s) souple(s) de 1 à 16 mm² sans embout. Terminal de type tunnel, côté bas, 1 câble(s) souple(s) de 1 à 16 mm² avec embout. |
| Longueur de dénudage du fil : | 14 mm (bas) |
| Couple de serrage : | 2 Nm (bas) |
| Compatibilité du produit : | Terminal unique |
| Degré de protection de la propriété intellectuelle : | IP20 |
|---|---|
| Degré de pollution : | 3 conforme à la norme IEC 60947-2 |
| Compatibilité électromagnétique : | Résistance aux impulsions de 8/20 µs et à un courant de 250 A, conforme à la norme IEC 61009-1 |
| Température ambiante de fonctionnement : | -25...60 °C |
| Température ambiante de stockage : | -40...85 °C |
| Période de garantie: | 18 mois |
| Statut de l'offre durable : | Produit Green Premium RoHS (code de date : YYWW) |
| Code EAN : | 3606480090950 |
|---|---|
| Contexte : |
Le disjoncteur intégré sur rail DIN Acti 9 Reflex iC60 offre une sécurité absolue et une continuité de service améliorée grâce à :
