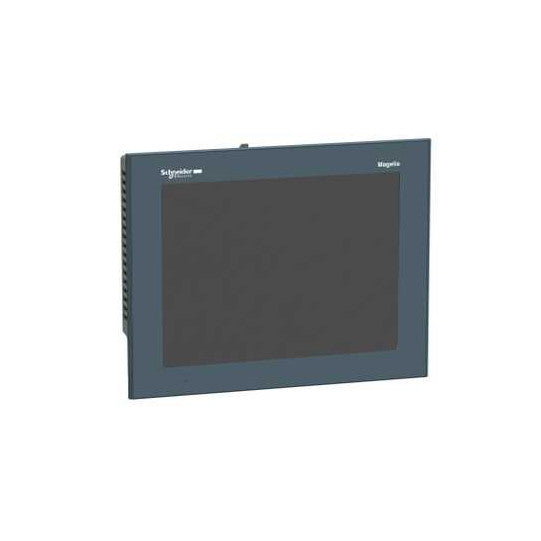

Écran tactile avancé 640 x 480 pixels VGA - 10,4" TFT - 96 Mo - HMIGTO5310
DESCRIPTION
| Gamme de produits : | Harmony GTO |
|---|---|
| Type de produit ou de composant : | Écran tactile avancé |
| Couleur d'affichage : | 65536 couleurs |
| Taille de l'écran : | 10,4 pouces |
| Fournir: | Source externe |
| Système opérateur: | Harmonie |
| Type de batterie : | Batterie au lithium pour la mémoire RAM interne, autonomie : 100 jours, temps de charge : 5 jours, durée de vie de la batterie : 10 ans |
| Type de terminal : | Écran tactile |
|---|---|
| Type d'affichage : | Écran LCD TFT couleur rétroéclairé |
| Résolution d'affichage : | VGA 640 x 480 pixels |
| Zone tactile : | 1024 x 1024 |
| Panneau tactile : | Film résistif, 1 000 000 cycles |
| Durée de vie du rétroéclairage : | 50 000 heures de blanc à 25 °C |
| Luminosité: | 16 niveaux - contrôle par écran tactile 16 niveaux - contrôle par logiciel |
| Police de caractères : | Chinois (chinois simplifié) Japonais (ANK, Kanji) Coréen ASCII Taïwanais (chinois traditionnel) |
| [Us] tension d'alimentation nominale : | 24 V CC |
| Limites de tension d'alimentation : | 19,2...28,8 V |
| Courant d'appel : | 30 A |
| Consommation électrique maximale en W : | 12 W lorsque l'alimentation n'est pas fournie à des périphériques externes ; 7 W lorsque le rétroéclairage est éteint ; 8 W lorsque le rétroéclairage est atténué ; 17 W |
| Signalisation locale : | Voyant d'état vert fixe : hors ligne ; voyant d'état vert fixe : en fonctionnement ; voyant d'état orange clignotant : démarrage du logiciel ; voyant d'état rouge fixe : alimentation activée ; voyant d'état blanc éteint : alimentation désactivée ; voyant COM2 jaune fixe : transmission de données ; voyant COM2 jaune éteint : aucune transmission de données ; voyant de la carte SD vert fixe : carte insérée ; voyant de la carte SD vert éteint : carte non insérée ou non utilisée. |
| Désignation du logiciel : | Logiciel de configuration Vijeo Designer >= V6.1 |
| Description de la mémoire : | Mémoire flash EPROM, 96 Mo |
| Données sauvegardées : | 512 ko de mémoire vive interne (SRAM) |
| Équipement de stockage de données : | Carte SD, carte SDHC, |
| Protocoles téléchargeables : | Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, protocoles tiers Mitsubishi Melsec, protocoles tiers Omron Sysmac, protocoles tiers Rockwell Automation Allen-Bradley, protocoles tiers Siemens Simatic, Schneider Electric Modicon Modbus TCP |
| Type de connexion intégrée : | COM1 Liaison série SUB-D 9, interface : RS232C, débit de transmission : 2 400 à 115 200 bps ; COM2 Liaison série RJ45, interface : RS485, débit de transmission : 2 400 à 115 200 bps ; COM2 Liaison série RJ45, interface : RS485, débit de transmission : 187,5 kbit/s, compatible Siemens MP1 ; Ethernet RJ45, interface : 10BASE-T/100BASE-TX ; Ethernet RJ45, interface : IEEE 802.3 ; USB 2.0 type A ; USB 2.0 type mini B |
| Montage du produit : | Montage encastré |
| Mode de réparation : | Par 4 colliers de serrage à vis |
| Matériau avant : | PPT |
| Matériau du boîtier : | PPT |
| Type de refroidissement : | convection naturelle |
| Largeur: | 272,5 mm |
| Hauteur: | 214,5 mm |
| Profondeur: | 57 mm |
| Poids du produit : | 2 kg |
| Normes : | UL 508EN 61131-2IEC 61000-6-2 |
|---|---|
| Certifications de produits : | cULusCEC-TickKCC |
| Température ambiante de fonctionnement : | 0...55 °C |
| Température ambiante de stockage : | -20...60 °C |
| Humidité relative: | 10 à 90 % sans condensation |
| Altitude de fonctionnement : | |
| Degré de protection de la propriété intellectuelle : | IP20 (panneau arrière) conforme à la norme IEC 60529 ; IP65 (panneau avant) conforme à la norme IEC 60529 |
| Degré de protection NEMA : | Panneau avant NEMA 4X (usage intérieur) |
| Résistance aux chocs : | 147 m/s² 3 cales dans chaque direction X, Y et Z conformes à la norme EN/IEC 61131-2 |
| Résistance aux vibrations : | 3,5 mm (f = 5…9 Hz) – directions X, Y, Z pendant 10 cycles (environ 100 min) – conforme à la norme EN/IEC 61131-21 ; gn (f = 9…150 Hz) – directions X, Y, Z pendant 10 cycles (environ 100 min) – conforme à la norme EN/IEC 61131-2 |
| Résistance aux décharges électrostatiques : | Décharge par contact de 6 kV conforme à la norme CEI 61000-4-2 niveau 3 |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Code EAN : | 3595864150284 |
|---|
