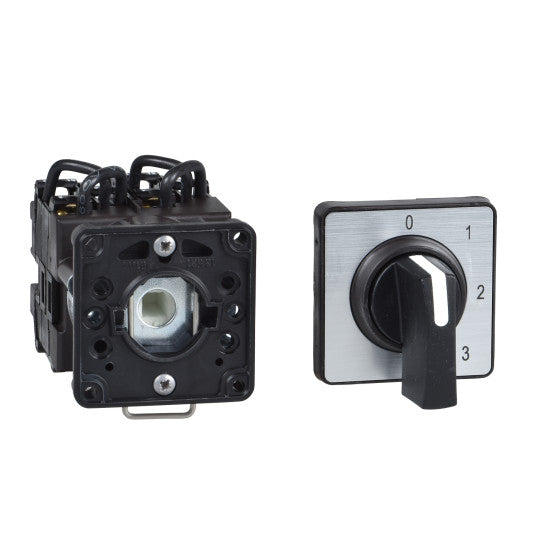

Interrupteur à came - 4 pôles - 45° - 12 A - pour Ø 22 mm - K1D004ACH
DESCRIPTION
| Gamme de produits : | Harmonie K |
|---|---|
| Type de produit ou de composant : | Interrupteur à came complet |
| Nom du composant : | K1 |
| [Ith] courant thermique conventionnel en air libre : | 12 A |
| Emplacement de montage : | Devant |
| Mode de réparation : | trou de Ø 22 mm |
| Type de tête de commutateur à came : | Avec plaque avant 45 x 45 mm |
| Type d'opérateur : | Poignée noire, longueur = 35 mm |
| Cadenas à poignée rotative : | Sans |
| Présentation de la légende : | Avec inscription métallique, marquage noir 0 - 1 |
| Fonction de commutation à came : | Changer |
| Retour: | Sans |
| Position hors tension : | En position d'arrêt |
| Description des poteaux : | 4P |
| Changement de position : | Droite : 0° - 45° |
| Degré de protection de la propriété intellectuelle : | IP65 conforme à la norme IEC 529 IP65 conforme à la norme NF C 20-010 |
| Changement d'angle : | 45° |
|---|---|
| [Ui] tension d'isolation nominale : | 690 V (degré de pollution 3) conforme à la norme IEC 60947-1 |
| [Le] courant thermique conventionnel en enceinte fermée : | 10 A |
| Puissance opérationnelle nominale en W : | 10 500 W AC-21, 500…660 V triphasé conforme à la norme IEC 947-31 ; 100 W AC-3, 230 V triphasé conforme à la norme IEC 947-31 ; 500 W AC-23A, 230 V triphasé conforme à la norme IEC 947-31 ; 500 W AC-3, 400 V monophasé conforme à la norme IEC 947-31 ; 500 W AC-3, 400 V triphasé conforme à la norme IEC 947-31 ; 500 W AC-3, 500 V triphasé conforme à la norme IEC 947-31 ; 500 W AC-3, 690 V triphasé conforme à la norme IEC 947-32 ; 200 W AC-23A, 400 V triphasé conforme à la norme IEC 947-32 ; 200 W AC-23A, 500 V 3 phases conformes à la norme IEC 947-32200 W AC-23A, 690 V 3 phases conformes à la norme IEC 947-34800 W AC-21, 230 V 3 phases conformes à la norme IEC 947-3600 W AC-3, 230 V 1 phase conforme à la norme IEC 947-38300 W AC-21, 400 V 3 phases conformes à la norme IEC 947-3 |
| [Ie] courant de fonctionnement nominal CA : | 1,8 A à 690 V CA-3 triphasé conforme à la norme CEI 947-32,8 A à 500 V CA-3 triphasé conforme à la norme CEI 947-32,8 A à 690 V CA-23A triphasé conforme à la norme CEI 947-33,3 A à 400 V CA-3 triphasé conforme à la norme CEI 947-33,8 A à 500 V CA-23A triphasé conforme à la norme CEI 947-34,6 A à 230 V CA-3 triphasé conforme à la norme CEI 947-34,8 A à 400 V CA-23A triphasé conforme à la norme CEI 947-35,6 A à 230 V CA-23A triphasé conforme à la norme CEI 947-31 A à 500 V CA-15 conforme à la norme CEI 947-5-12 A à 400 V CA-15 conforme à la norme CEI 947-5-13 A à 230 V CA-15 conforme à la norme CEI 947-5-1 |
| Durabilité électrique : | 1 000 000 cycles AC-15 100 000 cycles AC-2 150 000 cycles AC-2 350 000 cycles AC-3 |
| Taux de fonctionnement maximal : | 2,5 cyc/mn AC-212,5 cyc/mn AC-232,5 cyc/mn AC-38,333 cyc/mn AC-15 |
| Courant de court-circuit : | 10000 A |
| Protection contre les courts-circuits : | Fusible à cartouche de 16 A, type gG |
| [Uimp] Tension de tenue aux impulsions nominale : | 4 kV en fonction d'isolation, 6 kV conforme à la norme CEI 947-1 |
| Opération de contact : | Rupture lente |
| Ouverture positive : | Avec |
| Raccordement électrique : | Bornes à vis captives flexibles, capacité de serrage : 2 x 1,5 mm² ; Bornes à vis captives rigides, capacité de serrage : 1 x 2,5 mm² |
| Durabilité mécanique : | 1 000 000 cycles |
| Largeur totale CAO : | 45 mm |
| Hauteur totale du CAO : | 50 mm |
| Profondeur globale du CAO : | 59 mm |
| Poids du produit : | 0,158 kg |
| Code de compatibilité : | K1D |
| Normes : | EN/IEC 60947-3 pour circuit de puissanceEN/IEC 60947-5-1 pour circuit de commandeCENELEC EN 50013 |
|---|---|
| Certifications de produits : | CSA 240 V 3 hp 3 phases 2 pôlesUL 240 V 0,33 hp 1 phase 2 pôlesCSA 240 V 1 hp monophaséUL 240 V 1 hp 3 phases |
| Traitement protecteur : | TC |
| Température ambiante de fonctionnement : | -25...55 °C |
| Température ambiante de stockage : | -40...70 °C |
| Résistance aux chocs : | 30 gn conforme à la norme CEI 68-2-27 |
| Résistance aux vibrations : | 5 gn conforme à la norme IEC 68-2-6 (f = 10...150 Hz) |
| Catégorie de surtension : | Classe II conforme à la norme IEC 536 Classe II conforme à la norme NF C 20-030 |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Code EAN : | 3389110079364 |
|---|
