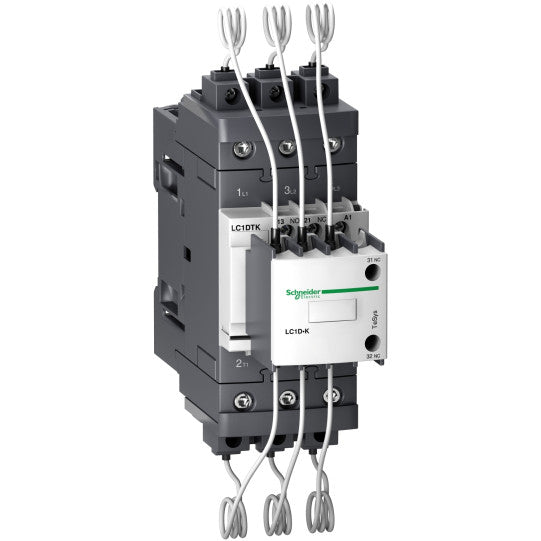

Contacteur condensateur, TeSys D, 40 kVAR à 400 V/50 Hz, bobine 230 V AC 50/60 Hz - LC1DTKP7
DESCRIPTION
| Gamme: | TeSysTeSys Deca |
|---|---|
| Gamme de produits : | TeSys DTeSys Deca |
| Nom du produit: | TeSys LC1D.KTeSys Deca |
| Type de produit ou de composant : | contacteur de capacité |
| Nom abrégé de l'appareil : | LC1DTK |
| Application pour appareil : | Contrôle |
| Application du contractant : | correction du facteur de puissance |
| Catégorie d'utilisation : | AC-6b |
| Description des poteaux : | 3P |
| Composition du contact polaire : | 3 NON |
| Emplacement du périphérique dans le système : | Interruption interne du delta Interruption de ligne |
| [Ue] tension de fonctionnement nominale : | Circuit d'alimentation : 690 V CA 50/60 Hz |
| Puissance réactive nominale : | 22 kvar à 230 V AC 50 Hz 60 °C40 kvar à 400 V AC 50 Hz 60 °C43 kvar à 440 V AC 50 Hz 60 °C67 kvar à 690 V AC 50 Hz 60 °C20 kvar à 230 V AC 60 Hz 60 °C40 kvar à 460 V AC 60 Hz 60 °C50 kvar à 575 V AC 60 Hz 60 °C |
| Type de circuit de commande : | CA à 50/60 Hz |
| [Uc] tension du circuit de commande : | 230 V CA 50/60 Hz |
| Composition de contact auxiliaire : | 1 NO + 2 NC instantané |
| Durabilité électrique : | 300 000 cycles à Ue 400 V, 200 000 cycles à Ue 690 V |
| Support de montage : | Plaque pour rail DIN |
| Normes : | EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 n° 60947-4-1 IEC 60335-1 |
| Certifications de produits : | Schéma IECEE CBULCSAUKCA |
| Connexions - bornes : | Circuit de commande : bornes à vis 1, section 1 à 4 mm² - rigidité du câble : rigide. Circuit de commande : bornes à vis 2, section 1 à 4 mm² - rigidité du câble : rigide. Circuit de commande : bornes à vis 1, section 1 à 4 mm² - rigidité du câble : souple, sans embout. Circuit de commande : bornes à vis 2, section 1 à 4 mm² - rigidité du câble : souple, sans embout. Circuit de commande : bornes à vis 2, section 1 à 2,5 mm² - rigidité du câble : souple, avec embout. Circuit d'alimentation : connecteurs à vis EverLink BTR 1, section 1 à 35 mm² - rigidité du câble : rigide. Circuit d'alimentation : connecteurs à vis EverLink BTR 2, section 1 à 25 mm² - rigidité du câble : rigide. Circuit d'alimentation : connecteurs à vis EverLink BTR 1, section 1 à 35 mm² - rigidité du câble : souple, avec ou sans embout. Circuit d'alimentation : connecteurs à vis EverLink BTR 2. 1…25 mm² - rigidité du câble : flexible avec ou sans embout |
| Couple de serrage : | Circuit de commande : 1,7 Nm – sur bornes à vis ; Circuit d’alimentation : 5 Nm – sur connecteurs à vis EverLink BTR – câble de 1 à 25 mm² ; Circuit d’alimentation : 8 Nm – sur connecteurs à vis EverLink BTR – câble de 35 mm² |
| Taux de fonctionnement maximal : | 240 cycles/h |
| Type de contacts auxiliaires : | type à liaison mécanique 1 NO + 2 NC conforme à la norme IEC 60947-5-1 |
|---|---|
| Code de compatibilité : | LC1D |
| Degré de protection de la propriété intellectuelle : | Face avant IP20 conforme à la norme IEC 60529 |
|---|---|
| Température ambiante de fonctionnement : | -5...60 °C |
| Température ambiante de stockage : | -60...80 °C |
| Altitude de fonctionnement : | 0...3000 m |
| Hauteur: | 166 mm |
| Largeur: | 55 mm |
| Profondeur: | 156 mm |
| Poids du produit : | 1,3 kg |
| Statut de l'offre durable : | Produit Green Premium Réglementation REACH |
| Code EAN : | 3606480401305 |
|---|
