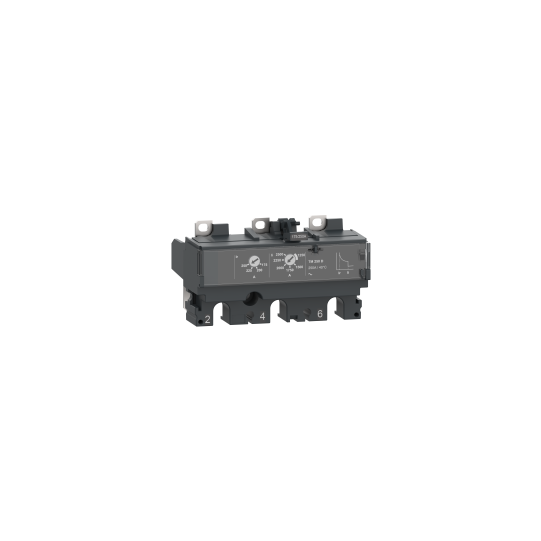

Unité de déclenchement TM160D pour disjoncteurs ComPacT NSX 160/250, thermomagnétique, calibre 160 A, 3 pôles 3d - C253TM160
DESCRIPTION
| Gamme: | ComPacT nouvelle génération |
|---|---|
| Gamme de produits : | ComPacT NSX100...250 nouvelle génération |
| Type de produit ou de composant : | Unité de déclenchement |
| Nom de l'unité de voyage : | MC-D |
| Technologie de l'unité de déclenchement : | thermomagnétique |
| Compatibilité de la gamme : | ComPacT nouvelle génération NSX250 |
| Application pour appareil : | Distribution |
| Description des poteaux : | 3P |
| Description des poteaux protégés : | 3D |
| Fonctions de protection du déclencheur : | LI |
| Type de protection : | L |
| [En] courant nominal : | 160 A à 40 °C |
| [Ue] tension de fonctionnement nominale : | 690 V CA 50/60 Hz |
| Type de réseau : | CA |
| Fréquence du réseau : | 50/60 Hz |
| Mode de montage : | Fixé |
| Réglage de la prise de courant longue durée type Ir : | Réglable |
|---|---|
| Plage de réglage du capteur longue durée : | 0,7...1 x Dans |
| Type de réglage à délai long : | Fixé |
| [tr] plage de réglage du délai long : | 120...400 s à 1,5 x In15 s à 6 x Ir |
| Réglage instantané de la prise en charge type II : | Fixé |
| Plage de réglage instantané de la prise en main : | 1250 A |
| Protection contre les fuites à la terre : | Sans |
| Normes : | EN/IEC 60947-2 |
|---|---|
| classe de protection contre les chocs électriques : | Classe II |
| Degré de pollution : | 3 conforme à la norme IEC 60947-1 |
| Degré de protection de la propriété intellectuelle : | IP40 conforme à la norme IEC 60529 |
| Température ambiante de fonctionnement : | -25...70 °C |
| Température ambiante de stockage : | -50...85 °C |
| Règlement REACH : | Le produit de référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil de la directive européenne RoHS. |
| Code EAN : | 3606481999597 |
|---|
