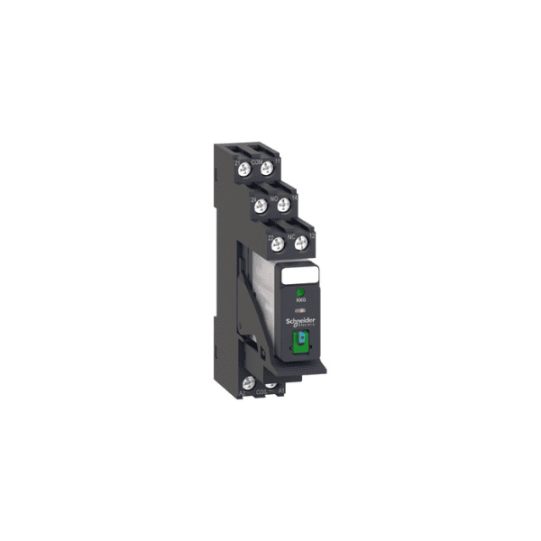

Zelio Relay RXG - relais embroc monté sur embase - test + DEL - 2OF 5A - 24VDC
DESCRIPTION
| Gamme de produits : | Relais Harmony |
|---|---|
| Nom de gamme : | Relais d'interface |
| Type de produit ou équipement : | Relais enfichable |
| Nom de l'appareil: | RXG |
| Description des contacts : | 2 "O/F" |
| état LED : | Avec |
|---|---|
| Matériau des contacts: | Alliage d'argent (AgSnO2In2O3) |
| Résistance de contact : | 100 mOhm |
| [Ithe] courant thermique d'emploi sous enveloppe: | 5 A |
| [Ie] courant attribué d'emploi: | UL CC 5 A 30 V EI CC 5 A 30 V EI CA 5 A 250 V UL CA 5 A 250 V |
| Tension de coupure maximale: | 250 V |
| Courant de charge: | 5 A |
| Pouvoir de commutation maximum : | 1 250 VA CA150 W CC |
| Capacité de commutation minimale : | 5 V CC 50 mW 10 mA |
| Vitesse de commande: | Sous-charge Sans charge |
| Coefficient d'utilisation : | 20 % |
| Endurance mécanique : | 10 000 000 cycle |
| Durée de vie électrique : | Charge résistive de 100 000 cycles |
| [Ui] tension d'isolement: | 250 V CEI |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV 1,2/50 µs entre bobine et contact4 kV 1,2/50 µs entre pôles1,2 kV 1,2/50 µs entre contacts2,5 kV 1,2/50 µs entre les bornes et la zone LTB1,5 kV 1,2/50 µs entre les bornes et la base |
| Tenue diélectrique : | Entre contacts Microcoupure 1000 V CA1300 V entre les bornes et la base avec isolement de base isolation: 3000 V entre les bornes et la zone LTB avec isolement de base isolation: Entre pôles Isolement de base 3000 V CAEntre bobine et contact Isolement renforcé 5000 V CA |
| Résistance: | 1100 Ohm +/- 10 % |
| Résistance d'isolement : | 1000 M? à 500 V CC |
| Niveaux de test: | Niveau A |
| Position de montage : | Toutes les positions |
| Consommation moyenne en W: | 0,53 W CC |
| Seuil de tension de retombée: | >= 0,1 Uc CC |
| Classe d'isolation thermique : | Classe F |
| Temps de fonctionnement : | 20 ms |
| Temps de réinitialisation : | 20 ms |
| Circuit de tension de commande : | 24 V CC |
| Données de fiabilité de la sécurité : | B10d = 100000 |
| Couleur du capot: | Transparent |
| Type de commande : | Bouton de test verrouillable |
| Valeur du couple : | 0,8 N.m 0,79 Nm |
| Mode de raccordement: | Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec AWGConnecteur, 2 x 0,25 à 2 x 1 mm² (AWG 22 à AWG 17) souple avec emboutConnecteur, 1 x 0,5?1 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutConnecteur, 2 x 0,5 à 2 x 1,5 mm² (4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²) rigide sans embout |
| Poids du produit : | 0,065 kg |
| Présentation du produit : | Produit complet |
| Tenue aux vibrations : | 3 gn, amplitude = +/-1,5 mm (f = 10?150 Hz)en marche5 gn, amplitude = +/-1,5 mm (f = 10?150 Hz)pas en fonctionnement |
|---|---|
| Degré de protection (IP): | IP20 |
| Tenue aux chocs mécaniques : | 20 gn En marche100 gn Pas en fonctionnement |
| Catégorie de protection: | RT I |
| Normes : | CEI 61810-1CSA C22.2 Non 14UL 508IEC 61984 |
| Certifications du produit : | EACCSAULCE |
| Degré de pollution : | 2 |
| Catégorie de surtension: | III |
| Température ambiante de stockage : | -40 ? 85 °C |
| Température ambiante de fonctionnement : | -40 à 70 °C |
| Humidité relative : | 10,85 % |
| Directive RoHS UE : | Conformité pro-active (Produit en dehors du scope légal RoHS UE)Sans métaux dangereux toxiques |
| Code EAN : | 3606489562885 |
|---|---|
| Rappels : | Ce produit de la marque Schneider RXG22BDPV est de type de la gamme Zelio Relay RXG. |
